Нелинейные сау
Нелинейной называется такая система, для которой не применим принцип суперпозиции из-за наличия в дифференциальном уравнении степеней, тригонометрических функций, произведений переменных, звеньев с нелинейными характеристиками и т.п.
Реальные САУ нелинейны. Нелинейности подразделяют на линеаризуемые (несущественные) и нелинеаризуемые (существенные). Использование аппарата линейной теории для целей анализа и синтеза систем автоматического управления следует считать целесообразным, если при этом не допускается принципиальных качественных ошибок, а также если количественные погрешности не выходят за рамки допустимых пределов.
Нелинейным автоматическим системам присущи принципиально новые свойства в динамике, которые отсутствуют у линейных:
К нелинейным системам не применим принцип суперпозиции;
Устойчивость и качество переходных процессов в нелинейных системах зависят от степени возмущения и начальных условий;
Возможность возникновения в них автоколебаний (предельных циклов) в общем случае несинусоидальных, амплитуда которых не зависит от внешних воздействий и начальных условий;
Частота вынужденных колебаний на выходе системы может быть либо субгармоникой, либо гармоникой входного периодического сигнала;

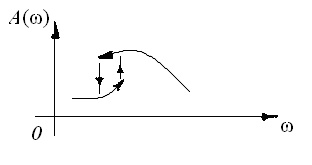

Явление скачкообразного резонанса;
Множество состояний равновесия.
В нелинейных системах следует исследовать не устойчивость вообще, а устойчивость определённого их режима.
Чтобы судить о свойствах нелинейных систем, кроме математических и физических характеристик элементов необходимо знать вид и величины входных воздействий и область начальных условий.
Появление нелинейности в системе с линейной структурой обычно приводит к снижению качества работы последней.
Широкий класс нелинейных систем отображается в структурную схему с одной нелинейностью:
u
Виды нелинейности:
Звено с релейной характеристикой. Описать линейной зависимостью элемент с такой рабочей характеристикой невозможно, так как в рабочей точке имеется разрыв.
Уравнение элемента:
F(ε)=
Звено с релейной характеристикой и зоной нечувствительности.
Уравнение звена имеет вид
Звено с характеристикой типа «ограничение (насыщение)».
Необходимость исследования поведения системы «в большом» заставляет рассматривать характеристики элементов при больших значениях входных воздействий. В этом случае элемент может оказаться нелинейным, хотя и является линеаризуемым «в малом».
ε Z
-Zm
Zm
α
εr
-εr
-Zm при ε ≤ εr ,
ε · tg α при | ε | ≤ εr ,
Zm при ε ≥ εr , причём Zm= εr· tg α.
