.docФедеральное агентство по образованию
Пермский государственный технический университет
Кафедра автомобили и автомобильное хозяйство.
Математическое моделирование
транспортных средств.
Расчетная работа
Выполнил студент группы А-03-2:
Грядин А.
Демин К.
Проверил преподаватель
Якимов М. Р.
Пермь 2007
Исходные данные задания:
С1 – жесткость шин (кН/м);
С2 – жесткость передней пружины (кН/м);
С3 – жесткость задней пружины (кН/м);
b1 – демпфирование колеса (Hc/м);
b2 – демпфирование в переднем амортизаторе (Hc/м);
b3 – демпфирование в заднем амортизаторе (Hc/м);
m1 – неподрессоренная масса, переднего колеса (кг);
m2 – подрессоренная масса, переднего колеса (кг);
m3 – неподрессоренная масса, заднего колеса (кг);
m4 – подрессоренная масса, заднего колеса(кг);
l – база автомобиля (мм);
h – ширина колеи (мм);
ha – высота центра тяжести (мм).
УАЗ 3160 |
Первое задание: L = 30 м/с A = 0,3 м/с V = 10 м/с
Второе задание: V = 15 м/с вид неровности «Ramp» |
С1 = 300 кН/м |
|
С2 = 28 кН/м |
|
С3 = 30,4 кН/м |
|
b1 = 2.3 Hc/м |
|
b2 = 68 Hc/м |
|
b3 = 68 Hc/м |
|
m1 = 58 кг |
|
m2 = 486 кг |
|
m3 = 60 кг |
|
m4 = 661 кг |
|
l = 2400 мм |
|
h = 1445 мм |
|
ha = 742 мм |
|
|
|
ВАЗ 2123 |
|
С1 = 310 кН/м |
|
С2 = 21 кН/м |
|
С3 = 23 кН/м |
|
b1 = 2.3 Hc/м |
|
b2 = 73 Hc/м |
|
b3 = 73 Hc/м |
|
m1 =50 кг |
|
m2 = 400 кг |
|
m3 = 91кг |
|
m4 = 340 кг |
|
l = 2450 мм |
|
h = 1450 мм |
|
ha = 590 мм |
-
ПЕРВОЕ ЗАДАНИЕ
-
Исследование свободных колебаний
УАЗ 3160:
рис.1. Перемещения масс автомобиля.
рис. 2. Скорости масс автомобиля.
ВАЗ 2123:
рис.3.Перемещения масс автомобиля.
рис.4. Скорости масс автомобиля.
-
Исследование вынужденных колебаний
УАЗ 3160:

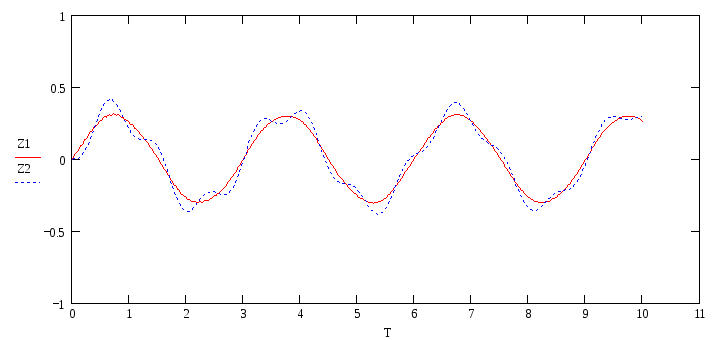

рис.5.Перемещения масс автомобиля.
рис.6. Скорости масс автомобиля.
ВАЗ 2123:
рис.7.перемещения масс.
рис.8.Скорости масс.
График функции неровности, (t):
рис.9.график неровности.
-
ВТОРОЕ ЗАДАНИЕ
-
Построение графиков в программе «CarSim»:
УАЗ-3160:

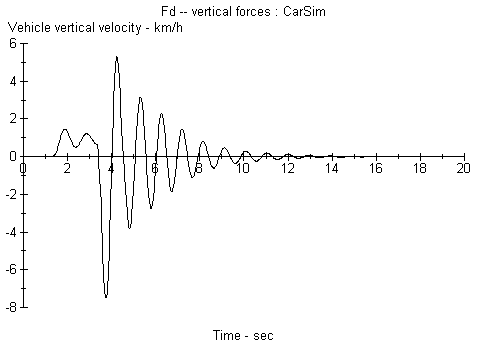

рис.10. Скорость масс.
рис.11. Перемещение масс.
ВАЗ-2123:
рис.12. Скорость масс.
рис.13. Перемещение масс.
