6.1. План установки оборудования атс в модуляхMlc
План установки оборудования в модулях MLCделается в виде таблицы, где указываются: номер модуля; тип и количество плат; номера плато-мест. Для платCLC, а при необходимости – дляPLC, указываются тип и количество субплат. Пример такой таблицы приведён ниже (табл.12). Если состав модулей одинаков, то для них в таблице отводится один пункт.
Таблица12
Наименование модуля |
Тип платы |
Количество плат |
Плато-место |
MLC1/MLC2/ MLC3/ MLC4/ MLC5/ MLC6 |
CLC (c субплатами: CDG – 1 шт. TPE– 1 шт.) |
1 |
01 |
SAC |
18 |
02…19 | |
SBC |
2 |
20…21 | |
PLC |
1 |
24 | |
MLC7-iCS |
CLC (c субплатами: CDG – 1 шт. TPE– 1 шт.) |
1 |
01 |
SAC |
18 |
02…19 | |
PLC |
1 |
24 | |
MLC-РМТС |
CLC (cсубплатами: CDG– 1 шт. TPE– 1 шт.) |
1 |
01 |
SBA |
1 |
02 | |
PLC |
1 |
24 |
6.2. План установки оборудования атс в модулеMcа
Оборудование модуля МСА устанавливается в двух каркасах – нижнем и верхнем. В таблице плана установки оборудования в модуле МСА указываются: тип и количество плат; номера плато-мест. Для плат CCА и ТРС указываются тип и количество субплат.
Таблица13
Наименование модуля
|
Нижний каркас |
Верхний каркас | |||||
Тип платы |
Кол-во плат |
Плато-место |
Тип платы |
Кол-во плат |
Плато-место | ||
MCA |
ССА-А (без субплат IHA) |
1 |
01…04 |
IVA-A |
1 |
03 | |
ССА-В (без субплат IHA) |
1 |
21…24 |
IVA-В |
1 |
23 | ||
TPC (с субплатой CDA– 1шт) |
3 |
05…07 |
RPC |
1 |
05 | ||
RPA |
2 |
06 и 07 |
6.3. План установки оборудованияIp-телефонии в модуляхMsan
План установки делается для всех модулей MSAN, в каждом из которых предусматривается общее оборудование и оборудование, объём которого зависит от ёмкости модуля.
Таблица14
Наименование модуля |
Тип каркаса |
Тип оборудования |
Количество оборудования |
MSAN1/MSAN2 |
МЕА-5
|
Плата EAS |
1 |
Плата SAK |
3 | ||
Панель ввода питания |
1 | ||
Блок вентиляторов |
1 | ||
Плата идентификации |
1 |
6.4. План установки оборудования в шкафах
Модули MLCиMCAстанцииSI2000 размещаются в многомодульных шкафах европейского стандартаETSIтипа MT2000 или МТ1000, имеющих размеры: высота 2200 мм, ширина 600 мм, глубина 300 мм (МТ2000) и высота 1100 мм, ширина 600 мм, глубина 300 мм (МТ1000).
Размер модулей (высота, ширина, глубина), мм:
MLC– 500х535х280
MCA– 1000х535х280 .
В шкафу МТ2000 предусмотрено до 4 этажей для установки модулей станции, а в шкафу МТ1000 – до 2 этажей. Модуль MLCзанимает один этаж, а модульMCA– два этажа.
Шкафы должны быть пронумерованы.
Количество шкафов определяется для монтируемой и конечной ёмкости АТС, а размещение модулей в шкафах показано для монтируемой ёмкости.
В соответствии с расчетом в разделе 2, при монтируемой ёмкости требуется 7 модулей MLCи 1 модуль МСА, а при конечной ёмкости требуется 10 модулейMLCи 1 модуль МСА. В этом случае потребуется три шкафа МТ-2000, комплектация которых показана на рис.4, и один шкаф МТ1000.
В одном из шкафов станции следует предусмотреть место для установки коммутатора сети Ethernetсистемы технического обслуживания. Для коммутатора требуется свободное место высотой 15…20 см.

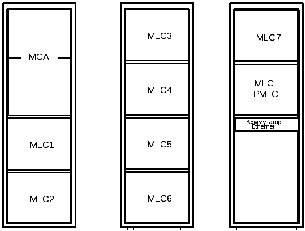

Шкаф 1 Шкаф 2 Шкаф 3
Рисунок 4. Общий вид шкафов МТ-2000 с модулями (монтируемая ёмкость)
