10. Расчет и конструирование сборного неразрезного ригеля. Эпюра материалов.

Ригель многопролетного перекрытия представляет собой элемент рамной конст­рукции. При свободном опирании концов ригеля на на­ружные стены и равных пролетах его рассчитывают как неразрезную балку. Для неразрезных балок упрощенный способ учета перераспределения усилий такого рода состоит в сле­дующем. Опорные моменты вычисляют как в упругой системе и умножают на поправочные коэффициенты, оценивающие неодинаковую жесткость опорных и про­летных сечений. Далее по исправленным опорным мо­ментам обычным путем вычисляют пролетные моменты. Поперечное сечение ригеля может быть прямоугольным, тавровым с полками вверху, тавровым с полками внизу

Стыки ригелей обычно размещают непосредственно у боковой грани колонны. В стыковых соединени­ях ригель может опираться на железобетонную консоль колонны или же на опорный столик из уголков, выпущен­ных из колонны. В верхней части стыка выпуски арматуры из колонны и ригеля соединяют вставкой арматуры на ванной сварке. Ригель армируют обычно двумя плоскими сварными каркасами. Пло­щадь растянутых стержней каркасов и их число устанав­ливают при подборе сечений по изгибающим моментам в расчетных сечениях на опоре и в пролете.

11. Расчет коротких консолей.

12. Ребристое монолитное перекрытие с балочными плитами.

Ребристое перекрытие с балочными плитами состоит из плиты, работающей по короткому направлению, вто­ростепенных и главных балок

Сущность конструкции монолитного ребри­стого перекрытия в том, что бетон в целях экономии уда­лен из растянутой зоны сечений, где сохранены лишь ребра, в которых сконцентрирована растянутая арматура Полка ребер — плита — с пролетом, равным расстоянию между второстепенными балками, работает на местный изгиб.

Второстепенные балки опираются на монолитно связанные с ними главные балки, а те, в свою очередь, — на колонны и наружные стены. Главные балки располагают в продольном или попе­речном направлении здания с пролетом 6...8 м. Второ­степенные балки размещают так, чтобы ось одной из ба­лок совпала с осью колонны. Пролет второстепенных балок составляет 5...7 м, плиты — 1,7..2,7 м.

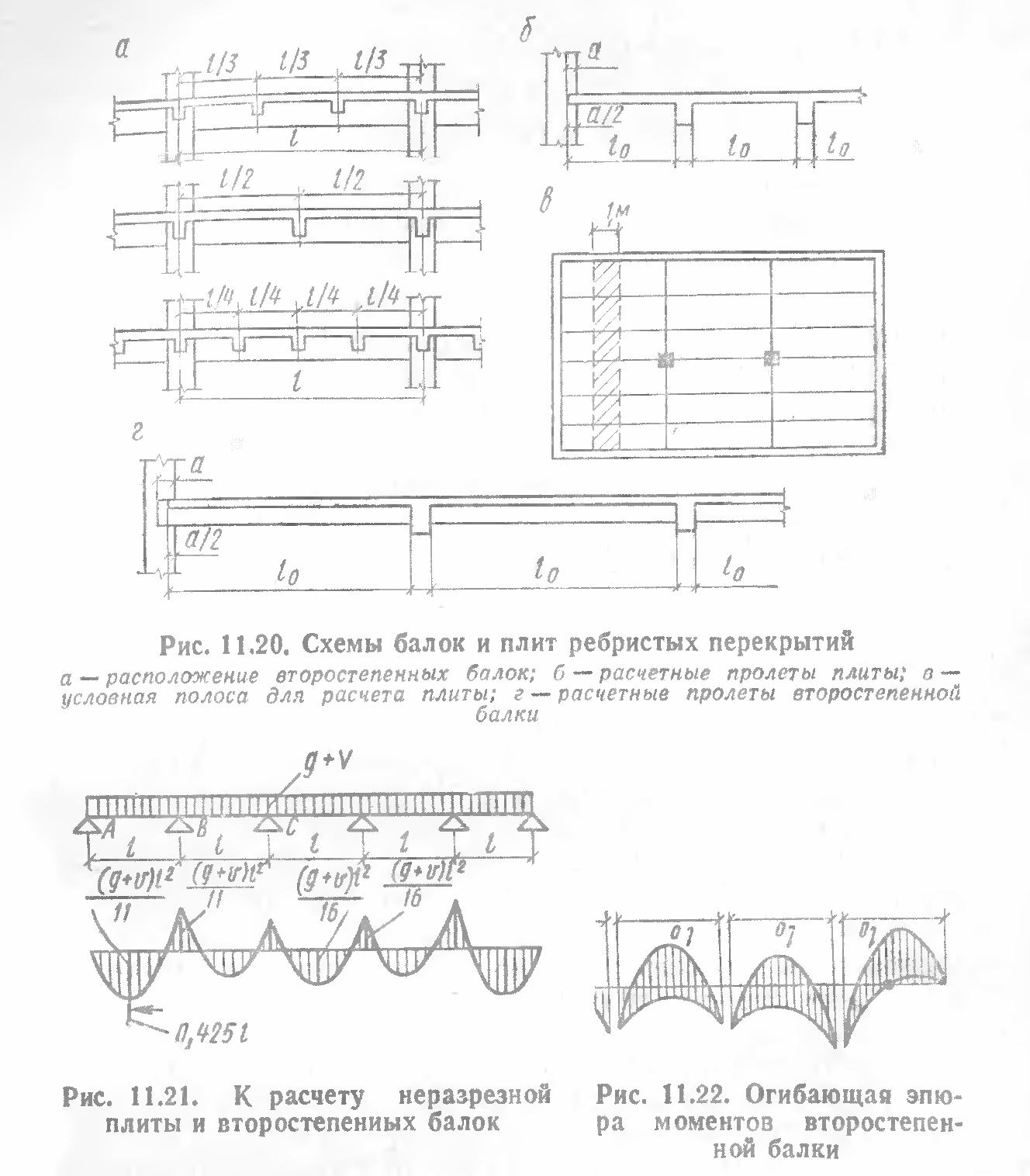

13. Расчетный пролет плиты принимают равным расстоя­нию в свету между второстепенными балками L₀ и при опирании на наружные стены — расстоянию от оси опоры на стене до грани ребра; для расчета плиты в плане перекрытия условно выделяется полоса шириной 1 м .

Изгибающие моменты в неразрезных балочных пли­тах определяют с учетом перераспределения моментов и при этом созда­ют равномоментную систему.

Многопролетные балочные плиты в соответствии с ха­рактером эпюры моментов армируют рулонными сетками с продольным расположением рабочей арматуры. Рулон раскатывают по опалубке поперек каркасов второстепен­ных балок (рис); сетки перегибают на расстоя­нии 0,25L от оси опоры.

14. Расчетный пролет второстепенных балок /0 также при­нимают равным расстоянию в свету между главными бал­ками, а при опирании на наружные стены — расстоянию от оси опоры на стене до грани главной балки. Изгибающие моменты во второстепенных балках определяют с учетом перераспределения моментов и при этом созда­ют равномоментную систему.

Для второстепенных балок огибающая эпюра момен­тов строится для двух схем загружения:

- полная нагрузка g-{-v в нечетных пролетах и услов­ная нагрузка g+\/4v в четных пролетах;

- полная нагрузка g+v в четных пролетах и условная постоянная нагрузка g+l/4v в нечетных пролетах.

Поперечные силы второстепенной балкн принимают от нагрузки q=g+v:

на крайней свободной опоре

(Q = 0,4g/l;

на первой промежуточной опоре слева

Q = 0,6g/l;

на первой промежуточной опоре справа и на всех остальных опорах

Q = 0,5g/l.

Второстепенные балки армируют в пролете плоскими каркасами, которые перед установкой в опалубку объединяют в пространственный каркас при­варкой горизонтальных поперечных стержней. Эти кар­касы доходят до граней главных балок, где связываются понизу стыковыми стержнями. На опорах второстепенные балки армируют двумя гнутыми сетками с продольными рабочими стержнями.
