3.1. Зубец р
Зубец Р отражает процесс деполяризации правого и левого предсердий. Как показано на рис. 31,а, в норме во фронтальной плоскости средний результирующий вектор деполяризации предсердий (вектор P) расположен почти параллельно оси II стандартного отведения и проецируется на положительные части осей отведений II, aVF, I и III. Поэтому в этих отведениях обычно регистрируется положительный зубец Р, имеющий максимальную амплитуду в I и II отведениях.

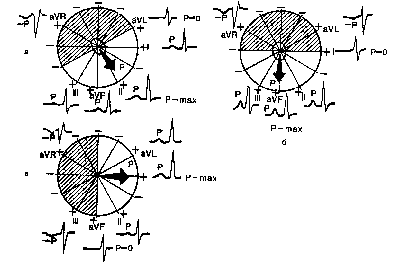

Рис.
31. Формирование зубца Р в 6 отведениях
от конечностей при нормальном (а).
Вертикальном (б) и горизонтальном (в)
положении среднего результирующего
вектора Р деполяризации предсердий.
В отведении aVR зубец Р всегда отрицательный, так как вектор Р проецируется на отрицательную часть оси этого отведения.
Поскольку ось отведения aVL перпендикулярна направлению среднего результирующего вектора Р, его проекция на ось этого отведения близка к нулю, и на ЭКГ в большинстве случаев регистрируются двухфазный или низкоамплитудный зубец Р.
При более вертикальном расположении сердца в грудной клетке (например, у лиц с астеническим телосложением), когда вектор Р оказывается параллельным оси отведения aVF (рис. 31,б), амплитуда зубца Р увеличивается в отведениях III и aVF и уменьшается в отведениях I и aVL. Зубец РaVL при этом может стать даже отрицательным.
Наоборот, при более горизонтальном положении сердца в грудной клетке (например, у гиперстеников) вектор Р параллелен оси I стандартного отведения (рис. 31,в). При этом амплитуда зубца Р увеличивается в отведениях I и aVL. РaVL становится положительным и уменьшается в отведениях III и aVF. В этих случаях проекция вектора Р на ось III стандартного отведения равна нулю или даже имеет отрицательное значение. Поэтому зубец РIII может быть двухфазным или отрицательным (чаще при гипертрофии левого предсердия).
Рис. 32. Формирование
зубца Р при деполяризации предсердий
в 6 грудных отведениях.
Таким образом, у здорового человека в отведениях I, II и aVF зубец Р всегда положительный, в отведениях III и aVL он может быть положительным, двухфазным или (редко) отрицательным, а в отведении aVR зубец Р всегда отрицательный.
В горизонтальной плоскости средний результирующий вектор Р обычно совпадает с направлением осей грудных отведений V4– V5и проецируется на положительные части осей отведений V2– V6, как это показано на рис. 32. Поэтому у здорового человека зубец Р в отведениях V2– V6всегда положительный.
Направление среднего вектора Р почти всегда перпендикулярно оси отведения V1, в то же время направление двух моментных векторов деполяризации различно. Первый начальный моментный вектор возбуждения предсердий ориентирован вперед, в сторону положительного электрода отведения V1, а второй конечный моментный вектор (меньший по величине) обращен назад, в сторону отрицательного полюса отведения V1. Поэтому зубец РV1 чаще бывает двухфазным (+/-). Первая положительная фаза зубца РV1 обусловленная возбуждением правого и частично левого предсердий, больше второй отрицательной фазы зубца РV1, отражающей относительно короткий период конечного возбуждения только левого предсердия. Иногда вторая отрицательная фаза зубца РV1 слабо выражена и зубец РV1 положительный.
Таким образом, у здорового человека в грудных отведениях V2– V6 всегда регистрируетсяположительный зубец Р, а в отведении V1 он может быть двухфазным или положительным.
Амплитуда зубцов Р не превышает 1,5 - 2,5 мм, а продолжительность - 0,1 с.
ЗАПОМНИТЕ! 1. В норме в отведениях I, II, aVF, V2 – V6 зубец Р всегда положительный.
2
Рис.
33. Интервал P-Q(R)
и сегмент P-Q(R)
ЭКГ.
3. В отведении aVR зубец Р всегда отрицательный.
4. Продолжительность зубца Р не превышает 0,1 с, а его амплитуда - 1,5-2,5 мм.
