.pdfЭЛЕКТРОТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ, ПРОИЗВОДИМОЕ НА ПРЕДПРИЯТИЯХ АКЦИОНЕРНОГО ОБЩЕСТВА СИМЕНС
Фирма СИМЕНС была основана в 1847 г. как небольшая мастерская электромеханических стрелочных телеграфов. В течение последующих 150 лет она стала одним из крупнейших и современнейших концернов мира, занимающего ведущие позиции в области электротехники и электроники. Практически любая продукция фирмы – от микрочипа до электрооборудования крупнейших в мире электростанций – разрабатывается, производится и поставляется заказчикам более чем в 140 странах мира.
Одним из ведущих самостоятельных структурных подразделений концерна является департамент передачи и распределения энергии (EV). Спектр производимого им оборудования и услуг включает как поставку отдельных приборов, аппаратов и установок, так и реализацию комплексных проектов электроснабжения «под ключ».
Начиная с 1997 г. на российском рынке работает общество с ограниченной ответственностью Сименс – российское предприятие с немецким капиталом. В его структуре также имеется департамент передачи и распределения энергии (EV), в задачу которого входит поставка электрооборудования, производимого на заводах концерна СИМЕНС.
Вс¸ поставляемое нами электрооборудование на классы напряжения от 6 до 750 кВ и необходимые для него вторичные низковольтные приборы и устройства сертифицированы Госстандартом России и уже хорошо зарекомендовали себя в российских эксплуатационных условиях.
Мы предлагаем нашим заказчикам:
1.Электрооборудование средних классов напряжений (6-35 кВ):
1.1.Вакуумные силовые выключатели типа 3АН
1.2.Комплектные распределительные устройства с воздушной изоляцией (КРУ) типа NXAДR
ñвакуумными силовыми выключателями (NXACT)
1.3.Комплектные распределительные устройства с элегазовой (SF6) изоляцией (КРУЭ) типов 8DH10,8DC11 и NXPLUS с вакуумными силовыми выключателями (3АН)
1.4.КРУЭ типов 8DJ10 и 8DJ20 с выключателями нагрузки и высоковольтными предохранителями
1.5.Сухие распределительные трансформаторы типа Geafol мощностью 100-2500 кВ А на напряжение 6-24 кВ /0,4 кВ
1.6.БКТПМ – комплектные трансформаторные подстанции заводской готовности в бетонном корпусе
2. Высоковольтное электрооборудование высокого напряжений (110-500кВ):
2.1.Силовые элегазовые выключатели колонкового и бакового типов 3AP и SPS2
2.2.КРУЭ типов 8 DN8, 8 DN9
2.3.Ограничители перенапряжений (ОПН) 6-500 êÂ
2.4.Разъединители, трансформаторы тока и напряжения
2.5.Трансформаторные вводы
2.6.Силовые трансформаторы 110...750кВ/ 16...225 МВ А.
3.Автоматизированные системы управления (АСУ) электрической частью станций, подстанций, промышленных предприятий. Устройства цифровой релейной защиты на основе микропроцессорной техники:
3.1. Комплект защит типа Siprotec для распределительных устройств среднего и высокого напряжения.
3.2Комплект аппаратных средств для АСУ типа Sicam RTU,Sicam SAS, Sicam PCC.
3.3Система диспетчерского управления (SCADА) типа Sinaut Spectrum
3.4.Системы для передачи информации по ЛЭП (ВЧ-связь) типа ESB 2000
3.5.Системы контроля и управления качеством электроэнергии Sipcon.
353
4. Сч¸тчики и системы коммерческого уч¸та энергоресурсов отдела «Сименс митеринг» (бывшая фирма «Лэндис & Гир»):
4.1.Высокоточные электронные сч¸тчики электроэнергии «Лэндис и Гир» типов Z.U и Z.B.
4.2.Системы коммерческого уч¸та энергоресурсов «Лэндис и Гир» типа DGC 2000 для крупных промышленных предприятий.
4.3.Системы коммерческого уч¸та энергоресурсов «Лэндис и Гир» типа DGC 300 для средних и малых промышленных предприятий.
Наши специалисты всегда готовы предоставить Вам любую дополнительную информацию и оказать необходимую техническую помощь:
Наш адрес: ООО «Сименс» Департамент передачи и распределения энергии, EV 117071, Москва, ул. Малая Калужская, 17 тел.: (095) 737 2469; 737 2403; 737 2462; 737 2413; 737 1814; факс: (095) 737 23 85
E-mail: natalia.bersowa@mow.siemens.ru
ЭЛЕКТРООБОРУДОВАНИЕ СРЕДНЕГО НАПРЯЖЕНИЯ 6–35 кВ
ВАКУУМНЫЕ СИЛОВЫЕ ВЫКЛЮЧАТЕЛИ ТИПА 3АН
Тр¸хполюсные силовые выключа- тели серии 3АН благодаря универсальной конструкции применяются во всех типах распредустройств внутренней установки, выпускаемых для классов напряжений от 6 до 35 кВ АО Сименс.
Они полностью соответствуют требованиям, предъявляемым к современным коммутационным аппаратам при отключении всего диапазона токов: от индуктивных и емкостных токов КЗ вплоть до 80 кА
Все модификации выключателей этой серии не требуют никакого технического обслуживания в тече- ние всего срока службы, регламентируемого как 20-25 лет или 10 тысяч отключений номинального тока. И лишь для выключателей типов 3АН2 и 3АН4, рассчитанных, соответственно на 60 и 120 тысяч отклю- чений, предусмотрено проведение регламентных работ в течение срока службы и замена вакуумных камер после 30 тысяч коммутаций.
ПЯТЬ ТИПОРАЗМЕРОВ ВАКУУМНЫХ СИЛОВЫХ ВЫКЛЮЧАТЕЛЕЙ СИМЕНС
|
|
|
|
|
|
Износостойкость, циклов ВО |
||
|
|
|
|
|
|
|
|
|
Òèï |
Назначение |
Область применения |
Uíîì, ê |
Iíîì, À |
Iîòêë ÊÇ, êÀ |
механи |
коммута- |
коммута- |
|
|
|
|
|
|
-ческая |
ционная |
ционная |
|
|
|
|
|
|
|
ñ Iíîì |
ñ Iêç |
3ÀÍ1 |
Стандартный |
Для вводных, секционных, |
7.2–2 |
800–3150 |
16–40 |
10.000 |
10.000 |
50 |
|
|
фидерных ячеек КРУ |
|
|
|
|
|
|
3ÀÍ2 |
С повышенным комму- |
Для конденсаторных батарей |
7.2–2 |
800–3150 |
31.5–40 |
60.000 |
30.000 |
50 |
|
тационным ресурсом |
и дугогасящих реакторов |
|
|
|
|
|
|
3ÀÍ3 |
Мощный, генераторный |
Для генераторных токопрово- |
7.2–3 |
1250–12000 |
31.5–80 |
10.000 |
10.000 |
50 |
|
|
дов и вводных ячеек КР |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3ÀÍ4 |
Со сверхвысоким ком- |
Для коммутации электродуго- |
24–3 |
1250–2500 |
31.5–40 |
120.000 |
30.000 |
50 |
|
мутационным ресурсом |
вых печей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3ÀÍ5 |
Экономичный |
Для вводных, секционных, |
12–17 |
800–1250 |
13.1–2 |
10.000 |
10.000 |
25 |
|
|
фидерных ячеек КРУ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
354

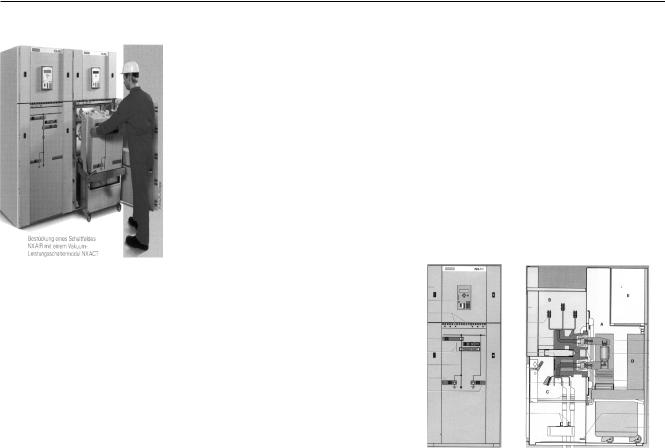

ÊÐÓ ÒÈÏÀ NXAIR
Модульное комплектное распредустройство типа NXAIR для классов напряжений 6–12 кВ с силовыми вакуумными выключателями и воздушной изоляцией, полностью секционированное, прошедшее типовые испытания, заводской готовности, предназначено для внутренней установки в помещениях распределительных подстанций промышленных и энергетических предприятий средней и большой мощности, а также для собственнных нужд электростанций.
Это первое распредустройство своего класса, в котором оптимальное со- четание воздушной и твердой изоляции при модульном принципе построения конструкции принесло неоспоримые преимущества.
Отличительные особенности:
· модуль вакуумного силового выключателя NXAC (совмещает функции силового выключателя и разъединителя) на выкатной тележке или выдвижном элементе;
·встроенные в проходные изоляторы измерительные трансформаторы тока;
·встроенный блок цифрового защитного микропроцессорного устройства типа SIPROTEC для выполнения функций
защиты, управления и обмена данными с устройствами АСУ ТП;
·кабельные вводы открыты для доступа как спереди, так
èсзади;
·одностороннее обслуживание и пристенная установка.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальное напряжение |
12 ê |
||
|
|
|
|
Испытательное напряжение частотой 50 Гц, 1 мин |
28 (42) * ê |
||
Импульсное испытательное напряжение |
75 (95) * ê |
||
|
|
|
|
Номинальная частота |
50 Ãö |
||
|
|
|
|
Номинальный отключаемый ток КЗ |
25 ê |
||
|
|
|
|
Номинальный кратковременный ток (3 с) |
25 êÀ |
||
Номинальный включаемый ток КЗ |
63 êÀ |
||
|
|
|
|
Номинальный ток сборных шин |
2500 À |
||
|
|
|
|
Номинальный ток отходящей линии |
1250 / 2500 À |
||
Номинальный ток межсекционного соединения |
2500 À |
||
|
|
|
|
Температура окружающей среды: |
|
||
|
первичные цепи |
îò -5 äî +55 °Ñ |
|
|
вторичные цепи** |
îò -5 äî +70 °Ñ |
|
Степень защиты стандарт (опция) |
IP3XD (IP51) |
||
|
|
|
|
Габариты ячеек: |
|
||
|
Ширина |
800 ìì |
|
|
|
|
|
|
Глубина |
1350 ìì |
|
|
|
|
|
|
Высота |
2000 ìì |
|
|
|
|
|
* – |
по запросу |
|
|
** – |
с местным обогревом низковольтного отсека |
|
355
ÊÐÓÝ ÒÈÏA 8DJ10/8DJ20
КРУЭ заводской готовности в закрытом металлическом корпусе цельносварным резервуаром и стационарно установленными выключателями нагрузки-разъеди- нителями.
Предназначено для внутренней установки в помещениях закрытых трансформаторных подстанций, в кольцевой кабельной сети для энергоснабжения промышленных предприятий и коммунальных потребителей.
Прошло типовые испытания и сертифицировано в России.
Отличительные особенности:
·никакого технического ухода на весь срок эксплуатации – не менее 25 лет;
·полная защита от прикосновения к токоведущим частям;
·емкостные указатели напряжения для контроля напряжения;
·минимальная потребность в занимаемой площади;
·простота в монтаже, отсутствие каких-либо работ с элегазом;
·отсутствие зависимости от климатических факторов в пределах эксплуатaционных температур -40 +70 °Ñ;
·многообразие исполнений (свыше 20 схем).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Схема 10 |
|
Схема 71 |
|
|
Схема 61 |
|
Схема 62 |
|
|
|
|
|
|
|||
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРУЭ |
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
Значения номинальных параметров |
|
|
|
|
|
|
|
|
||||
Напряжение |
|
|
|
|
|
|
|
|
ê |
|
12 |
|
24 |
|||
Наибольшее рабочее напряжение |
|
|
|
|
|
ê |
|
7,2 |
|
12 |
||||||
Импульсное испытательное напряжение |
|
|
|
|
|
ê |
|
75 |
|
125 |
||||||
Испытательное напряжение |
частоты 50 Гц, 1 мин. |
|
|
|
|
ê |
|
28 |
|
50 |
||||||
Ток кабельного присоединения |
|
|
|
|
|
À |
|
400/630 |
|
|||||||
Ток трансформаторного присоединения |
|
|
|
|
|
À |
|
200 |
|
|||||||
Включаемый ток КЗ: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
для кабельного присоединения |
|
|
|
|
|
êÀ |
|
52 |
|
||||||
|
|
|
|
|
|
|
|
|
|
|||||||
|
для трансформаторного присоединения |
|
|
êÀ |
|
25 |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Кратковременный ток, 1 с |
|
|
|
|
|
|
|
|
êÀ |
|
21 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
||||||
Изоляционная и дугогасящая среда, давление |
|
|
|
|
|
SF6 |
0,5 áàð |
|
||||||||
Температура окружающей среды: |
|
|
|
|
|
°Ñ |
|
Îò -40 äî +70 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||||||
Размеры типов ячеек, мм |
|
Схема 10 |
|
Схема 71 |
|
Схема 61 |
|
|
Схема 62 |
|
||||||
Ширина |
|
|
|
800 |
|
1170 |
|
1660 |
|
|
|
1660 |
|
|||
Глубина |
|
|
|
800 |
|
800 |
|
|
800 |
|
|
|
800 |
|
||
Высота |
|
|
|
1760 |
|
1760 |
|
1760 |
|
|
|
1760 |
|
356
ÊÐÓÝ ÒÈÏA 8DH10
КРУЭ предназначено для применения в качестве вводных, секционных и фидерных ячеек в распределительных подcтанциях средней мощности промышленных и энергетических предприятий в районах с повышенной запыл¸нностью, сертифицировано в России.
Выполнено в металлическом корпусе с заполненным элегазом герметичным резервуаром с силовыми выключателямии выключателями нагрузки.
Пример компановки
|
|
|
|
|
|
|
|
Ячейка |
Ячейка |
Трансформатор- |
Ячейка |
с силовым |
с выключателем |
ная ячейка |
секционного |
выключателем |
нагрузки |
|
выключателя |
Отличительные особенности:
·не требует никакого технического обслуживания;
·ухода в течение всего срока службы – не менее 25 лет;
·минимальная потребность в занимаемой площади;
·реализована полная недоступность к токоведущим частям под напряжением;
·возможность установки измерительных трансформаторов тока и напряжения, как на сборных шинах, так и на присоединениях;
·отсутствие зависимости от климатических факторов в пределах эксплуатационных темпера -5 +55 °Ñ;
·простота в монтаже, отсутствие какихлибо работ с элегазом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, кВ |
24 |
Наибольшее рабочее напряжение, кВ |
10 |
Номинальная частота тока, Гц |
50 |
Номинальное импульсное испытательное напряжение, кВ |
125 |
Номинальное испытательное напряжение частотой 50 Гц,1 мин, кВ |
50 |
Номинальный ток сборной шины, А |
630 |
Номинальный ток вводной ячейки, А |
630 |
Номинальный ток отходящей кабельной линии, А |
400/630 |
Номинальный ток трансформаторного фидера, А |
200 |
Номинальный ток включения при КЗ, кА |
50 |
Номинальный кратковременный ток 1 с, кА |
21 |
Номинальный ток отключения при КЗ, кА |
25 |
Изоляционная и дугогасящая среда, давление SF , кг/см2 |
0,5 |
6 |
|
Номинальное управляющее напряжение для приводов, В |
~220; =220 |
Габаритные размеры ячеек, мм: |
|
Ячейка кабельных линий (ширина) |
350 |
Ячейка с вакуумным выключателем(ширина) |
500 |
Ячейка трансформаторная с предохранителем(ширина) |
500 |
Ячейка секционная(ширина) |
500 |
Боковая стенка (на каждую сторону распредустройства, ширина) |
10 |
Высота ячеек (без отсека низкого напряжения) |
1400 |
Высота ячейки с отсеком низкого напряжения |
2000 |
Глубина ячеек |
730 |
Расстояние до стенки помещения (сзади и по бокам) |
50 |
357
ÊÐÓ ÒÈÏÀ 8DC11
КРУЭ заводской готовности выполнено в закрытом металлическом корпусе с резервуаром, заполненным элегазом (SF6) и стационарно установленными силовыми выключателями и разъединителям-заземлите- лями прошло типовые испытания и сертифицировано в России.
Предназначено для внутренней установки в помещениях.
Характерные признаки:
·полное отсутствие необходимости в техническом ухода в течение всего срока эксплуатации – не менее 25 лет;
·простота и удобство в обслуживании;
·широкие возможности применения КРУЭ за сч¸т многообразия типоисполнений ячеек;
·минимальная потребность в занимаемой площади;
·возможность установки измерительных трансформаторов тока и напряжения как на сборных шинах, так и на присоединении в каждой ячейке;
·отсутствие зависимости от климатических факторов в пределах эксплуатационного диапазона температур от -5 äî +55 °Ñ;
·простота в монтаже, отсутствие каких-либо работ с элегазом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Номинальное напряжение |
12 ê |
|
24 ê |
|
|
|
|
|
|
|
|
Наибольшее рабочее напряжение |
7,2 ê |
|
12 ê |
|
|
|
|
|
|
|
|
Испытательное напряжение частотой 50 Гц, 1 мин |
28 ê |
|
50 ê |
|
|
|
|
|
|
|
|
Импульсное испытательное напряжение |
75 ê |
|
125 ê |
|
|
|
|
|
|
|
|
Номинальный ток сборных шин |
|
1250 À |
||
|
|
|
|
|
|
|
Номинальный ток вводной ячейки |
|
1250 À |
||
|
|
|
|
||
|
Номинальный ток отходящих фидеров |
630, 800, 1250 À |
|||
|
|
|
|
|
|
|
Номинальный ток секционной ячейки |
|
1250 À |
||
|
|
|
|
||
|
Номинальный ток отключения при КЗ |
16, 20, 25 êÀ |
|||
|
|
|
|
|
|
|
Номинальный ток включения при КЗ |
|
50 êÀ |
||
|
|
|
|
|
|
Кратковременный ток 3 с |
|
25 êÀ |
|||
|
|
|
|
|
|
|
Температура окружающей среды |
|
|
|
|
первичные цепи |
îò -5 äî +55 °C |
||||
вторичной цепи* |
îò -5 äî +70 °C |
||||
|
|
|
|
||
|
Степень защиты |
IP65/IP3XD |
|||
|
|
|
|
||
|
Управляющее напряжение для приводов |
~220 Â; =220 Â |
|||
|
|
|
|
||
|
Управляющее напряжение для приборов защиты |
~220 Â; =220 Â |
|||
|
|
|
|
|
|
|
Габаритные размеры ячеек, мм: |
|
|
|
|
|
|
|
|
|
|
ширина |
|
600 ìì |
|||
|
|
|
|
|
|
глубина |
|
1225 ìì |
|||
|
|
|
|
|
|
высота |
|
2250 ìì |
|||
|
|
|
|
|
|
|
|
|
|
|
|
* С местным обогревом низковольтного отсека
358
ÊÐÓÝ ÒÈÏA NXPLUS
Внешний вид и разрез КРУЭ типа NXPLUS
КРУЭ для внутренней установки cо стационарно установленными вакуумными выключателями и разъединителямизаземлителями на напряжение 6–35 кВ.
Отличительные особенности:
·полное отсутствие необходимости в техническом уходе за срок эксплуатации – не менее 25 лет;
·полная защита от прикосновения к токоведущим частям закрытым металлическим корпусом;
·цельносварные резервуары, заполненные элегазом;
·полностью изолированные сборные шин;
·минимальная потребность в занимаемой площади;
·возможность поставки в виде единичных ячеек или блоков;
·простота в монтаже, отсутствие каких-либо работ элегазом;
·отсутствие зависимости от климатических факторов в пределах эксплуатационных температур -5 +55 °Ñ ;
·широкие возможности применения КРУЭ за сч¸т многообразия типоисполнений ячеек;
·возможность установки измерительных трансформаторов тока и напряжения как на сборных шинах, так и на присоединении в каждой ячейке с силовым выключателям.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Класс напряжения |
24 ê |
|
36 ê |
|
|
|
|
Наибольшее рабочее напряжение |
12 ê |
|
40.5 ê |
|
|
|
|
Испытательное напряжение частотой 50 Гц, 1 мин |
42 ê |
|
85 ê |
|
|
|
|
Импульсное испытательное напряжение |
95 ê |
|
185 ê |
|
|
|
|
Номинальный ток сборных шин |
|
2500 À |
|
|
|
|
|
Номинальный ток вводной ячейки (макс.) |
|
2500 À |
|
|
|
|
|
Номинальный ток отходящих фидеров (макс.) |
|
2500 À |
|
|
|
|
|
Номинальный ток секционной ячейки (макс.) |
|
2500 À |
|
|
|
|
|
Номинальный ток отключения при КЗ (макс.) |
|
31.5 êÀ |
|
|
|
|
|
Номинальный ток включения при КЗ (макс.) |
|
80 êÀ |
|
|
|
|
|
Кратковременный ток 3 с (макс.) |
|
31.5 êÀ |
|
|
|
|
|
Температура окружающей среды |
|
|
|
первичные цепи |
|
îò -5 äî +55 °Ñ |
|
вторичные цепи |
|
îò -5 äî +70 °Ñ |
|
|
|
|
|
Степень защиты |
|
IP65/IP3XD |
|
|
|
|
|
Габаритные размеры ячеек |
|
|
|
|
|
|
|
ширина |
|
600 ìì |
|
|
|
|
|
глубина |
|
1600 ìì |
|
|
|
|
|
высота |
|
2250 ìì |
|
|
|
|
|
359
ТРАНСФОРМАТОРЫ С ЛИТОЙ ИЗОЛЯЦИЕЙ СЕРИИ GEAFOL®
Трансформаторы мощностью 100–2500 кВ А предназначены для внутренней установки и имеют следующие особенности конструкции:
1.Тр¸хстержневой сердечник набирается из структурноориентированных электропластин, с низкими потерями, изолированных с обеих сторон.
2.Обмотка низкого напряжения набирается из алюминиевой полосы. Витки ж¸стко склеиваются вместе посредством широкополосного изолирующего материала.
3.Обмотка высокого напряжения состоит из обработанных в вакууме отдельных обмоток из алюминиевой фольги.
4.Вводы низкого напряжения – обычно сверху (специальная опция – снизу).
5.Вводы высокого напряжения. Высоковольтные отпайки установлены на низковольтной стороне для регулирования в соответствии с характеристиками системы, переключаются в отключ¸нном состоянии трансформатора.
6.Эластичные распорки изолируют сердечник и обмотки от механических колебаний и обеспечивают эффективное подавление шумов.
7. Опорная рама и платформа. Ролики могут поворачиваться вокруг вертикальной оси для транспортировки трансформатора в продольном или поперечном направлении.
8.Изоляция: смесь эпоксидной смолы и кварцевого порошка. Обеспечивает необслуживаемость, влагонепроницаемость, пожаропрочность, самопогашаемость трансформатора, да¸т возможность работы в тропических условиях.
ПРИМЕРЫ КРАТКИХ ТЕХНИЧЕСКИХ ДАННЫХ НА ТРАНСФОРМАТОРЫ СО ЗНАЧЕНИЯМИ НОМИНАЛЬНЫХ МОЩНОСТЕЙ 630 И 1000 КВ А
· |
· Номинальная мощность, кВ А |
630 |
1000 |
· |
· Высшая сторона (ВН), кВ |
10 |
10 |
· |
· Низшая сторона (НН), кВ |
0,4 |
0,4 |
· |
· Группа включения обмоток |
Dyn11 |
Dyn11 |
· |
· Степень защит |
IP00 (без кожуха) |
IP00 (без кожуха) |
· |
· Тип охлаждения |
AN (естественное) |
AN (естественное) |
· |
· Климатическая категория |
Ñ2 |
Ñ2 |
· |
· Класс окружающей среды |
Å2 |
Å2 |
· |
· Класс пожаробезопасности |
F1 |
F1 |
· |
· Тип установки |
Внутренняя |
Внутренняя |
· |
· Высота установки, до м |
1000 |
1000 |
· |
· Температура помещения, °C |
40 |
40 |
· |
· Нагрев по стороне ВН, K |
100 |
100 |
· |
· Нагрев по стороне НН, K |
100 |
100 |
· |
· Класс изоляции ВН |
F |
F |
· |
· Класс изоляции НН |
F |
F |
· |
· Частота тока, Гц |
50 |
50 |
· |
· Потери х.х., Вт |
1370 |
2000 |
· |
· Выводы ВН % |
+2*2,5 -2*2,5 |
+2*2,5 -2*2,5 |
· |
· Уровень шума, Дб |
70 |
73 |
· |
· Габаритные размеры, мм: |
|
|
|
длина х ширина х высота |
1520´835´1300 |
162´990´1570 |
|
расстояние между опорными роликами |
820 |
820 |
· |
Масса, кг |
1660 |
2410 |
360
ЭЛЕКТРООБОРУДОВАНИЕ ВЫСОКОГО НАПРЯЖЕНИЯ 110–500кВ
ВЫСОКОВОЛЬТНЫЙ ВЫКЛЮЧАТЕЛЬ 3АР1 FG145
Элегазовый колонковый выключатель типа 3АР1 FG145 для сетей 110кВ, 3150А, 31,5кА для наружной установки до минус 40 °C с пружинным приводом.
Выключатель сертифицирован для России. Два выключателя эксплуатируются в Мосэнерго и Пермьэнерго с августа 1998 г.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Количество дугогасительных разрывов на фазу |
1 |
|
Номинальное напряжение, кВ |
145 |
|
Выдерживаемое напряжение(1мин), кВ |
230 |
|
Грозовое импульсное напряжение 1,2/50 мкс, кВ |
550 |
|
Номинальный ток, А |
3150 |
|
Номинальный ударный ток, кА |
100 |
|
Номинальный ток отключения, кА |
31,5 |
|
Номинальная последовательность коммутаций: |
Î-0,3ñ-ÂÎ-3ìèí-ÂÎ |
|
|
èëè ÂÎ-15 ñ ÂÎ |
|
Время включения ,макс, мс |
55 |
Подстанция Ново-Косино в Москве |
Время отключения, макс, мс |
60 |
|
Частота тока, Гц |
50 |
|
Пружинный привод |
трехфазный |
|
Управляющее напряжение, В пост |
60–250 |
|
Номинальное напряжение электродвигателя, В пост |
60–250 |
|
 50Ãö |
120–240 |
|
Номинальная мощность электродвигателя, Вт |
800 |
|
Конструктивные данные базового исполнения: |
|
|
Минимальное расстояние фаза/земля, мм |
1250 |
|
Длина пути утечки, мм |
1200 |
|
Габаритные размеры, мм: |
|
|
высота, |
3300 |
|
ширина |
3900 |
|
глубина |
660 |
|
Расстояние между фазами, мм |
1700 |
|
Масса выключателя, кг |
1500 |
|
Ревизия после, лет |
20 |
|
ВЫСОКОВОЛЬТНЫЕ ВЫКЛЮЧАТЕЛИ 3AP1DT
Элегазовый баковый выключатель типа 3AP1DT-145 для сетей 110кВ, 3150А, 40кА для наружной установки до минус 50°C с пружинным приводом и встроенными трансформаторами тока.
Элегазовый баковый выключатель типа 3AP1DT-245 для сетей 220кВ, 3150А, 50кА для наружной установки до минус 50°C с пружинным приводом и встроенными трансформаторами тока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3AP1DT-145
Количество дугогасительных разрывов на фазу |
1 |
Номинальное напряжение, кВ |
145 |
Выдерживаемое напряжение(1мин), кВ |
230 |
Грозовое импульсное напряжение 1,2/50 мкс, кВ |
550 |
Номинальный ток, А |
3150 |
Номинальный ударный ток, кА |
100 |
Номинальный ток отключения, кА |
40 |
Номинальная последовательность коммутаций: |
Î-0,3ñ-ÂÎ-3ìèí-ÂÎ |
|
èëè ÂÎ-15 ñ ÂÎ |
361
Время включения, макс, мс |
58 |
Время отключения, макс, мс |
60 |
Частота тока, Гц |
50 |
Пружинный привод: |
|
Управляющее напряжение, В пост |
60–250 |
Номинальное напряжение электродвигателя, В пост |
60–250 |
 50Ãö |
120–240 |
Номинальная мощность электродвигателя, Вт |
800 |
Конструктивные данные базового исполнения |
|
Минимальное расстояние фаза/земля, мм |
1178 |
Длина пути утечки, мм |
2489 |
Размеры, мм: |
|
высота |
4118 |
ширина |
3900 |
глубина |
1676 |
Расстояние между фазами, мм |
1576 |
Масса выключателя, кг |
3266 |
Ревизия после, ëåò |
20 |
СВЕРХВЫСОКОВОЛЬТНЫЕ ВЫКЛЮЧАТЕЛИ РАЗЛИЧНЫХ ТИПОВ
Элегазовый колонковый выключатель типа 3АР2 FI 362 для сетей 330кВ, 3150А, 40кА для наружной установки до минус 40°C с пружинным приводом.
Элегазовый баковый выключатель типа 3AT2DT-550 для сетей 500кВ, 3150А, 50кА для наружной установки до минус 50°C с гидравли- ческим приводом и встроенными трансформаторами тока.
Элегазовый колонковый выключатель типа 3AT2-550 для сетей 500кВ ,3150А, 40кА для наружной установки до минус 40°C с гидравлическим приводом.
362
