Рис.1 Основные компоненты реляционного отношения.
Обязательное наличие ключа приводит к важному свойству – в отношении не может быть двух одинаковых кортежей.
Нормализация отношений
Требование нормализации отношений направлено на обеспечение такой их структуры, которая исключает некорректное обновление значений некоторых атрибутов и ошибки в выполнении определенных операций выборки.
Первая нормальная форма
Отношение удовлетворяет первой нормальной форме (1НФ), если все его атрибуты атомарны (неделимы), т.е среди атрибутов нет составных или множественных значений.
СТУДЕНТ
Код студента |
Ф.И.О. |
Место рождения |
Иностранный язык |
||
Республика |
Область |
Город (село) |
Рисунок 1 Отношение, не удовлетворяющее первой нормальной форме
Код студента |
Ф.И.О. |
№ группы |
Пол |
Дата рождения |
Иностранный язык |
- - |
|
|
|
|
|
427101 |
Гончар Е.Г |
ПО-91 |
М |
29.01.1970 |
немецкий, английский |
427102 |
Ермолова А.Г. |
ПО-91 |
Ж |
19.09.1985 |
немецкий, французский, польский |
427103 |
Курник П.В. |
ПО-81 |
М |
28.02.1975 |
английский |
- - |
|
|
|
|
|
427106 |
Авдеев И.Г. |
ПО-91 |
М |
12.09.1986 |
не владеет |
Рисунок 2 – Размещение множественных значений атрибутов в одном кортеже
Код студента |
Ф.И.О. |
№ группы |
Пол |
Дата рождения |
Иностранный язык |
- - |
|
|
|
|
|
427101 |
Гончар Е.Г |
ПО-91 |
М |
29.01.1970 |
немецкий |
427101 |
Гончар Е.Г |
ПО-91 |
М |
29.01.1970 |
английский |
427102 |
Ермолова А.Г. |
ПО-91 |
Ж |
19.09.1985 |
французский |
427102 |
Ермолова А.Г. |
ПО-91 |
Ж |
19.09.1985 |
немецкий |
427102 |
Ермолова А.Г. |
ПО-91 |
Ж |
19.09.1985 |
польский |
427103 |
Курник П.В. |
ПО-81 |
М |
28.02.1975 |
английский |
- - |
|
|
|
|
|
427106 |
Авдеев И.Г. |
ПО-91 |
М |
12.09.1986 |
не владеет |
Рисунок 3 Организация хранения атрибутов с множественными значениями в виде типичной для реляционной модели однородной структуры.
СТУДЕНТ 1
Код студента |
Ф.И.О. |
Дата рождения |
СТУДЕНТ 2
Код студента |
Иностранный язык |
Вторая нормальная форма
Отношение удовлетворяет второй нормальной форме (2НФ), если оно удовлетворяет 1НФ и не содержит атрибутов, зависящих от части ключа.
Схема структуры СТУДЕНТ 3
Код студента |
Ф.И.О. |
Дата рождения |
Номер семестра |
Тип стипендии |
Рейтинг за семестр |
|
|
|
|
|
|
427101 |
Гончар Е.Г |
29.01.1970 |
1 |
академическая |
110 |
427101 |
Гончар Е.Г |
29.01.1970 |
2 |
академическая |
100 |
427102 |
Ермолова А.Г. |
19.09.1985 |
1 |
не получал |
60 |
427102 |
Ермолова А.Г. |
19.09.1985 |
2 |
академическая |
105 |
427102 |
Ермолова А.Г. |
19.09.1985 |
3 |
повышенная |
120 |
427103 |
Курник П.В. |
28.02.1975 |
1 |
академическая |
100 |
|
|
|
|
|
|
Рисунок 5 Отношение, не удовлетворяющее второй нормальной форме.
СТУДЕНТ 4
Код студента |
Ф.И.О. |
Дата рождения |
СТУДЕНТ 5
Код студента |
Семестр |
Тип стипендии |
Рейтинг за семестр |
Рисунок 6 – Результат нормализации отношения СЕМЕСТР
Третья нормальная форма
Отношение удовлетворяет третей нормальной форме (3НФ), если оно удовлетворяет 2НФ, и среди его не ключевых атрибутов нет зависящих от другого не ключевого атрибута (нет атрибутов, транзитивно зависящих от ключа).
На рисунке 7 приведено отношение, не удовлетворяющее 3НФ.
СТУДЕНТ 6
Код студента |
Ф.И.О. |
Дата рождения |
Адрес общежития |
Ф.И.О. коменданта общежития |
|
|
|
|
|
427101 |
Гончар Е.Г |
29.01.1970 |
Ерошевского 53 |
Афанасьв А.В |
427102 |
Ермолова А.Г. |
19.09.1985 |
Панова 63 |
Листьев Л.О |
427103 |
Курник П.В. |
28.02.1975 |
Панова 63 |
Листьев Л.О |
|
|
|
|
|
Рисунок 7 Отношение, не удовлетворяющее третьей нормальной форме
СТУДЕНТ 7
Код студента |
Ф.И.О. |
Дата рождения |
Адрес общежития |
СТУДЕНТ 8
Адрес общежития |
Ф.И.О. коменданта общежития |
Рисунок 8 – Результат нормализации отношения СТУДЕНТ
Всегда один из ключей объявляется первичным, его значения не могут обновляться. Понятие первичного ключа — это такой набор атрибутов, который однозначно определяет кортеж и минимален среди всех своих подмножеств (то есть нельзя убрать ни один из атрибутов)
Единственный способ идентифицировать определённую запись в этой таблице — это указать набор значений одного или нескольких полей, который был бы уникальным для этой записи.
Атрибуты, представляющие собой копии ключей других отношений, называются внешними ключами.
Существует 4 типа отношений:
-
Отношение «один-к-одному» означает, что каждая запись в одной таблице соответствует только одной записи в другой таблице.
-
Отношение «один-ко-многим» означает, что каждой записи в одной таблице соответствует одна или несколько записей в другой таблице.
-
Отношение «многие-ко-одному» аналогично рассмотренному ранее типу. Тип отношения между объектами зависит от вашей точки зрения.
-
Отношение «многие-ко-многим» возникает между двумя таблицами в тех случаях, когда:
-
одна запись из первой таблицы может быть связана более чем с одной записью из второй таблицы;
-
одна запись из второй таблицы может быть связана более чем с одной записью из первой таблицы.
Содержание
Всегда один из ключей объявляется первичным, его значения не могут обновляться. Понятие первичного ключа — это такой набор атрибутов, который однозначно определяет кортеж и минимален среди всех своих подмножеств (то есть нельзя убрать ни один из атрибутов) 5
Единственный способ идентифицировать определённую запись в этой таблице — это указать набор значений одного или нескольких полей, который был бы уникальным для этой записи. 5
Содержание 7
Цели курсовой работы 8
Основные этапы выполнения курсовой работы 8
Определяем количество таблиц. 9
Создание таблиц и связей между таблицами. 11
Заполнение таблиц данными. 12
Создание запросов 13
Создание формы. 15
Создание отчета. 16
Заключение 16
Цели курсовой работы Основные этапы выполнения курсовой работы
-
Выбираем тему.
Тема |
Разработать информационную подсистему «Зарплата» для автоматизации начисления почасовой заработной платы в бухгалтерии. |
На каждого работника хранятся следующие данные:
|
Создать следующие запросы |
1. Количество отработанных дней одним из подразделений за месяц 2. Средний оклад работников |
Создать форму «Табельный учет». Поля, выводимые на форму |
Фамилия, должность, ставка, количество дней за месяц |
Создать диаграмму, указав в ней следующие данные. |
Количество отработанных дней за месяц |
Создать отчет, предусмотрев в нем следующие данные |
Фамилия, Должность, Количество отработанных дней за месяц Предусмотреть поле в конце отчета. Общее количество отработанных дней по всем работникам. |
Определяем количество таблиц.
В данном случае достаточно трех таблиц.
Первую таблицу назовем «Данные» в ней будут храниться данные на работников, и она будет содержать следующие поля:
-
личный номер (ключевое поле);
-
фамилия, имя, отчество;
-
отдел;
-
должность;
Вторую таблицу назовем «Тариф» в ней будут храниться данные относящиеся к тарифной сетке, она будет содержать следующие поля:
-
должность (ключевое поле);
-
ставка (руб).
Третью таблицу назовем «Табель» в ней будут храниться данные относящиеся к работе, она будет содержать следующие поля:
-
личный номер;
-
месяц;
-
количество часов, отработанных за месяц.
-
Рисунок 1 Таблица «Данные»
Рисунок 2 Таблица «Тариф»
Рисунок 3 Таблица «Табель»
Создание таблиц и связей между таблицами.
Рисунок 4 Схема данных
Заполнение таблиц данными.
Рисунок 5 Заполненные таблицы «Данные», «Тариф», «Табель»
Создание запросов
По заданию необходимо создать два запроса: с указанием количества отработанных дней одним из подразделений за месяц и средний оклад работников.
Рисунок 6 Запрос «Количество отработанных дней Администрацией за май».
Рисунок 7 Запрос «Средняя ставка работников»
Создание формы.
Рисунок 8 Форма «Табель».
Задание предусматривало создание диаграммы, с указанием в ней общего количество отработанных дней в мае и июне.
Рисунок 9 Диаграмма «Количество отработанных дней по месяцам»
Создание отчета.
По заданию необходимо в конце отчета указать общее количество отработанных дней каждым работником.
Заключение

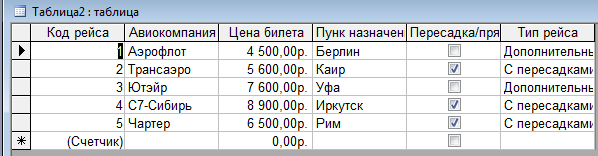

Таблица 1

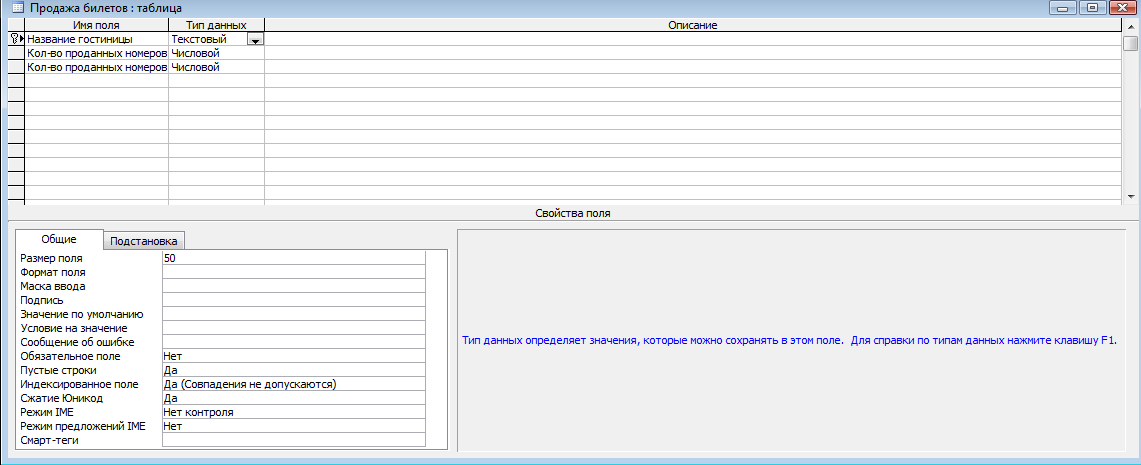

Таблица 2

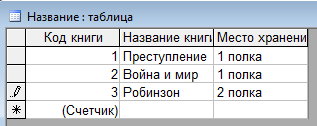

Таблица 3
База данных
