Surface: первая поверхность элемента, с которой будет рассматриваться ход лучей, введем поверхность 2:
Show as: Выбор или "Surface", "Singlet" или "Doublet". Doublet:
Note File Name: Обратите внимание на название Файла, название файла ASCII, который содержит примечания, которые будут добавлены в конец к секции примечаний из рисунка элемента. Примечания должны всегда начинаться в номер 2, так как номер 1 зарезервирован для спецификации единиц.
Edit Note File:редактирование файла блокнота, для данной оптической системы.
Rad n Tol: радиус (1,2, или 3) терпимости, квадрат ценности. Pow/Irr n: власть/неисправность (1,2, или 3) квадрат ценности. Clear Ap n: ясная апертура линзы на поверхности n. Значение по умолчанию – двойной полудиаметр.
Thick n Tol: значение толщины центра поверхности n. Значение по умолчанию – 1 %.
Scale Factor: если фактор масштаба установлен на ноль, то "Fill Frame " будет выбран, который будет масштабировать
элемент, чтобы заполнить правильную половину рисунка элемента. Если введено число, то участок будет оттянут в "реальном" масштабе. Например,значение 0.5 будет готовить элемент в половине масштаба:
Title –это поле для любого пользователя, вводится определенный текст. По умолчанию - линзы.
При рисунке Названия(имени) Все эти области(поля) - для пользователя определенный текст. Любой текст может быть введен
Drawing Name:Approved:Revision:Drawn By:Project:
Note Font Size:нужно выбрать Standard, Medium, Small, или Fine - в
порядке уменьшающегося размера шрифта. Размер шрифта файла примечания, задает только размер шрифта в файле примечания, который аннотируется на рисунок. Маленькие шрифты позволяют отображать на рисунке большие файлы примечания.
К ЛАБОРАТОРНОЙ РАБОТЕ №8
Изучается: Пункт меню «Wavefront» (Волновой фронт) оптической программы ZEMAX
Волновой Фронт
Карта Волнового Фронта
Цель:
Показывает отклонение волнового фронта
Назначения:
Пункт |
Описание |
Осуществление |
Размер сетки луча, используемой к образцу зрачка. Осуществление выборки |
выборки |
может быть 32x32, 64x64, и т.д. Хотя выше приведённые данные более точны |
|
времен вычисления увеличивается. |
Вращение |
Вращение характеризуется, как участок поверхности поворачивающийся для |
|
обозрения; каждые 0, 90, 180, или 270 градусов. |
Масштаб |
Фактор масштаба используется, чтобы отвергнуть автоматическое вертикальн |
|
вычисление, установленное в соответствии с программой на поверхностных |
|
участках. Фактор масштаба может быть больше чем единство, чтобы |
|
вертикально протянуть участок, или меньше чем единство, чтобы сжать это. |
Длина волны |
Число длин волн, которое используется в вычислении. |
Поле |
Полевое число, для которого должно быть выполнено вычисление. |
Первичные |
По умолчанию, на отклонение фронта импульса ссылаются к сфере |
Рекомендации |
рекомендации для используемой длины волны. Если это поле проверено, то |
|
первичная сфера рекомендации длины волны будет использоваться вместо это |
|
Другими словами, проверка этого поля заставит данные показывать эффекты |
|
бокового цвета. |
Использование |
По умолчанию, форма зрачка искажена, чтобы показать приблизительную |
выходной |
выходную форму зрачка относительно оси изображения. Если это поле не |
формы зрачка |
проверено, то зрачок будет приведен к круглым входным координатам, |
|
независимо от того какое искажение зрачка, может быть. |
Показ Как |
Выберите участок поверхности, серую, или ложную цветную карту как опцию |
|
показа. |
Обсуждение:
См. также особенность Интерферограммы, описанную ниже.
Интерферограмма
Цель:
Производит и показывает интерферограммы.
Назначения:
Пункт |
Описание |
Осуществление |
Размер сетки луча, используемой к образцу зрачка. Выборка может быть |
выборки |
32x32, 64x64, и т.д. Хотя получение более точных данных, увеличивает |
|
время вычисления. |
Фактор |
Определяет число краев в волне OPD. Полезен для моделирования |
Масштаба |
интерферометров двойного прохода (то есть используют фактор масштаба |
|
два). |
Показ Как |
Выберите участок поверхности, серую, или ложную цветную карту как |
|
опцию показа. |
Длина волны |
Длина волны – число длин волн, которое используется в вычислении. |
Поле |
Полевое число, для которого вычисление должно быть выполнено. |
X-Tilt |
Число краев наклоняется, чтобы добавить в x-направлении фактора |
|
масштаба после применения масштаба. |
Y-Tilt |
Число краев наклоняется, чтобы добавить в у-направлении фактора |
|
масштаба после применения масштаба. |
Луч 1 |
Выбирает первый луч для интерферограммы. См. обсуждение. |
Луч 2 |
Выбирает второй луч для интерферограммы. См. обсуждение. |
Обсуждение:
Эти характеристики работают, вычисляя две карты зрачка, каждую от лучей 1 и 2. Стадия (или OPD) этих двух карт зрачка вычтена, и затем произвольно некоторая линейная стадия добавляется, как функция x и y координаты зрачка, чтобы моделировать наклоненные края. Индивидуальные лучи могут быть OPD как вычислено для любого конфигурация, или луч «рекомендации», который имеет тождественно ноль OPD, может быть отобран.
Интерферометры могут моделироваться моделированием эти две дорожки через систему, используя две конфигурации, и затем вычислять интерферограмму двух заканчивающихся лучей. Точность этого подхода ограничена в соответствии с некоторыми предположениями упрощения:
-любое боковое изменение или различие усиления между двумя лучами игнорируются; предполагается, что зрачок совершенно накладываются в зрачок выхода.
-любые различия в передаче игнорируются; так две ценности OPD в любой точке в зрачка принят, чтобы иметь равную ценность в интенсивности, и стадия может быть вычтена, чтобы привести к чистому различию стадии.
Фокальный Анализ
Цель:
Производит и показывает Фокальное лезвие ножа.
Назначения:
Пункт |
Описание |
Осуществление |
Размер сетки луча, используемой к образцу зрачок. Осуществление |
выборки |
выборки может быть 32x32, 64x64, и т.д. Хотя выше пробующие плоды |
|
более точные данные, увеличение времен вычисления. |
Тип |
Выборы или линейный или логарифмический показ данных. |
Показ Как |
Выберите поверхность, очертите карту, серый масштаб, ложную цветную |
|
карту, или взаимную секцию как показано в опциях. |
Длина волны |
Длина волны – число длин волн, которое используется в вычислении. |
Поле |
Полевое число, для которого вычисление должно быть выполнено. |
Ряд/Колонка |
Когда «Показ Как» отобран, чтобы быть взаимной секцией, этот контроль |
|
определяет ряд или число колонок, чтобы показать. |
Нож |
Выберите Горизонтальный Выше, Горизонтальный Ниже, Вертикальное |
|
Лево, или Вертикальное Право. Вертикальный Левый нож намечает весь |
|
свет около центра от оставленной координаты позиции ножа; к |
|
отрицательным координатам x. Вертикальное Право блокирует весь свет |
|
от правого. Горизонтальный Выше блокирует весь свет от положения |
|
ножа, и Горизонтальный Ниже блокирует весь свет от положения ножа |
|
вниз. |
Положение |
Положение в микронах относительно главного луча ножа. Координата |
|
принята, чтобы находиться в X или Y в зависимости от того, отобраны ли |
|
X или Y нож. |
Поляризация |
Если проверено, поляризованные лучи будут прослежены для каждого |
Использования |
требуемого луча, и окончание передало интенсивность через систему, |
|
будет объяснен. См. “ главу” Меню Системы при «Поляризации» для |
|
информации относительно определения состояния поляризации и других |
|
деталей. Только ZEMAX-РАННЕАНГЛИЙСКИЙ-ЯЗЫК поддерживает |
|
эту способность. |
Рекомендация |
Название bitmap ссылается на файл изображения |
Более приличный |
Более приличный в X или Y рекомендации shadowgram отображают |
X/Y |
относительно вычисленного изображения shadowgram. Например, X |
|
Более приличный из 0.25 переместит изображение относительно |
|
вычисленного изображения 25 % полной ширины изображения. |
Масштаб X/Y |
Фактор масштаба в X или Y рекомендации shadowgram отображает |
|
пикселы относительно вычисленных пикселов изображения shadowgram. |
Обсуждение:
Эта особенность моделирует размещение или X-, или Y-ориентировал край ножа в любом положении около центра; тогда вычисляет окончание shadowgram после размножения делаемого виньетки луча назад к полю. Метод вычисления вовлекает вычисление дифракции, базировал сложную амплитуду PSF в центре через FFT метод; тогда часть сложной амплитуды делается виньетки моделируемым краем ножа, и остающаяся амплитуда комплекса размножена назад к полю shadowgram вычислил этот путь, называется «вычисленным» shadowgram для этой особенности.Рекомендация shadowgram может быть показана за удобную проверку ориентации. Различие между вычисленными и теоретическими shadowgram может быть показано. ZEMAX вычисляет СРЕДНЕКВАДРАТИЧЕСКОЕ различие между вычисленным и теоретическими shadowgrams, и это СРЕДНЕКВАДРАТИЧЕСКОЕ различие может быть оптимизировано, используя FOUC операнд, описанный в главе « Optimization «. Оптимизация. При вычислении различия между вычисленным и теоретическими shadowgram, два изображения
должны быть зарегистрированы вместе, чтобы наложиться правильно. Более приличный x/y и масштаб x/y контроль используются чтобы регистрировать два изображения.
К ЛАБОРАТОРНОЙ РАБОТЕ №9
Изучается: RMS (СРЕДНЕ КВАДРАТИЧНОЕ ОТКЛОНЕНИЕ)

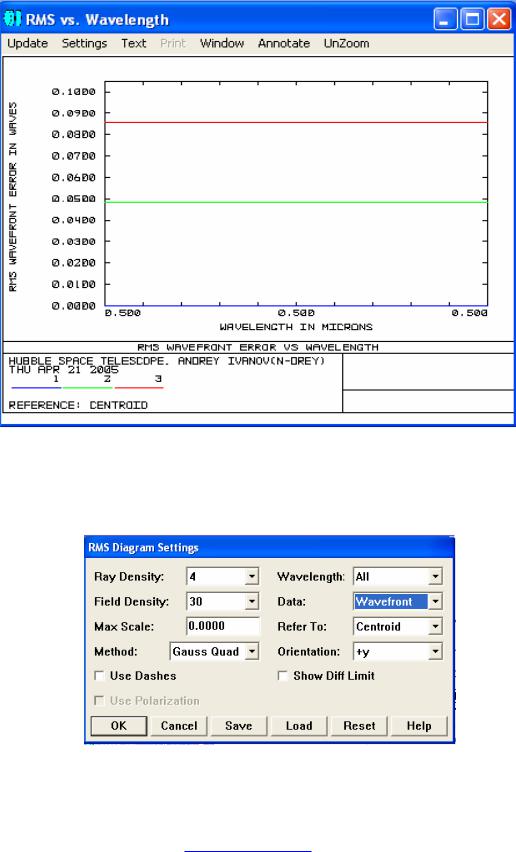

СРЕДНЕ КВАДРАТИЧНОЕ ЗНАЧЕНИЕ (RMS) -Поля
РадиальноеRMS участков, x, и y определяет размер, СРЕДНЕ КВАДРАТИЧЕСКУЮ ошибку фронта импульса, или Strehl отношение как функция полевого положения.
Settings:
Ray Density
Плотность Луча: Если метод - Гауссовская квадратура, то плотность луча определяет число радиальных лучей, которые будут прослежены. Чем больше прослеженных лучей, тем больше точность, хотя увеличения времени вычисления. Если метод - прямоугольное множество, то плотность луча указывает размер сетки. Лучи вне круглого входного ученика игнорируются.
Field Density
Полевая Плотность: полевая плотность - число точек между нулевыми градусами и максимальным полевым углом, указанным, в котором RMS рассчитано, промежуточные ценности интерполированы. Максимум позволено100 полевых точек.
Max Scale
Масштаб Участка: Устанавливает максимальный вертикальный масштаб для участка. Нулевые результаты в автоматическом вычислении.
Method
Метод: Выборы или Гауссовская квадратура или прямоугольное множество. Гауссовский метод квадратуры очень быстр и точен, но только работает, если нет никакого изготовления виньеток. Если любые лучи должны делаться виньетки, то прямоугольное множество более точно.
Wavelength
Длина волны: число длин волн, которое используется в вычислении, или всех длин волн, или многоцветной только может быть отобрано.
Data
Данные: Выбрать или ошибка фронта импульса, определите радиус, x-направление пятна, y-направление пятна, или Strehl отношение.
Refer To
Отнеситесь К: Выберите или главный луч или среднюю точку. Для монохроматических вычислений, указанная длина волны используется для рекомендации. Для многоцветных вычислений, первичная длина волны используется для рекомендации. Обе контрольных точки вычитают поршень фронта импульса. Центроидный способ ссылки также вычитает наклонявшийся из фронта импульса, который приводит к меньшим средне квадратическим ценностям.
Orientation
Ориентация: Выберите +y, -y, +x, или -x полевое направление. Обратите внимание, что данные будут только вычислены к пределам определенных областей в отобранном направлении.
Use Dashes
Используйте Dashes: выберите или твердые линии или разбитые линии, чтобы дифференцировать различные кривые.
Show Diff Limit
Показать Предел Дифракции: Если проверено, то горизонтальная линия, указывающая дифракцию ограничила, ответ будет оттянут на заговоре(участке). Для RMS радиуса, x, или y; предел дифракции принят, чтобы быть 1.22 разами работа F / * времена длина волны (первичная длина волны если многоцветной) на оси. Изменение в дифракции ограничивает из-за изменений в F / * с областью, игнорируются; единственная ценность используется поперек диапазона участка. Для Strehl отношения, 0.8 используется, и для RMS фронта импульса, 0.072 волны используются. Они - все приблизительные индикаторы для удобства только; фактическое значение "ограниченной дифракции" может быть открыто для интерпретации.
Use polarization
Использовать Поляризацию: Если проверено, поляризованные лучи будут прослежены для каждого требуемого луча, и окончание передало интенсивность через систему, будет объяснен. Поляризации для информации относительно определения
