Оформление контрольной работы

Каждое задание (за исключением четвёртого) выполняется на отдельном листе соответствующего формата. Четвёртое задание выполняется на четырёх листах: один лист – сборочный чертёж; один лист – спецификация; один лист – рабочий чертёж детали; один лист (в клеточку) – эскиз детали

Каждый из листов контрольной работы должен быть подписаны в соответствующей графе основной надписи согласно выполняемому заданию, а также должен содержать личную подпись исполнителя и дату выполнения чертежа. Должны быть заполнены все графы основной надписи. Все записи в поле чертежа и основной надписи должны быть выполнены наклонным чертёжным шрифтом тип «Б» ГОСТ 2.321-84.

Работа должна быть сшита за поле подшивки листов чертежей.

Работа должна содержать титульный лист, оформленный согласно образцу, принятому в Кировском филиале.

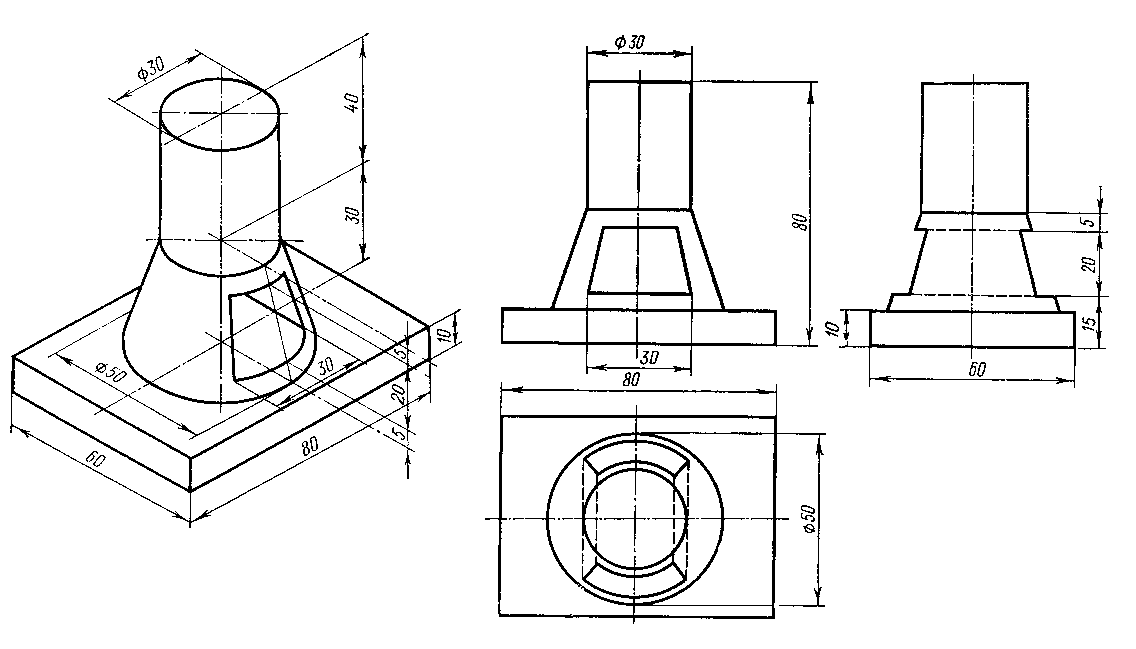

Задание №1. Проекционное черчение. (Ортогональные проекции детали в масштабе 1:1)

По аксонометрическому чертежу, выполненному в косоугольной диметрической проекции и приведённому в таблице 1, согласно варианту, на листе №1 формата А3, располагаемого горизонтально, вычертить:

1). Аксонометрическое изометрическое изображение детали (согласно ГОСТ 2.317-69) своего варианта по размерам, приведённым в задании (возможно с увеличением в масштабе 2:1). Обозначить аксонометрические оси проекции, проставить размеры согласно ГОСТ 2.307-68. Изображение расположить в левой части листа. Над изображением указать масштаб аксонометрии;

2). В правой части этого же листа вычертить три ортогональных проекции (вид спереди, вид сверху, вид сбоку слева). Проставит размеры согласно заданию в натуральную величину, т.е. в масштабе 1:1. Допускается (рекомендуется) для показа внутренних поверхностей (плоскостей) детали применить сечения и разрезы (согласно ГОСТ 2.305-68), либо полости на ортогональных проекциях изобразить линиями невидимого контура;

3). Все надписи (текстовые, буквенные и размерные) и заполнение основной надписи выполнить согласно ГОСТ 2.304-81 чертёжным шрифтом наклонным типа Б согласно ГОСТ 2.321-84. Размер шрифта надписей выбирать в зависимости от изображения, но не менее h10 (размер шрифта – высота прописных букв, мм). При заполнении основной надписи использовать шрифты наклонные тип Б размером 3,5 и 5.

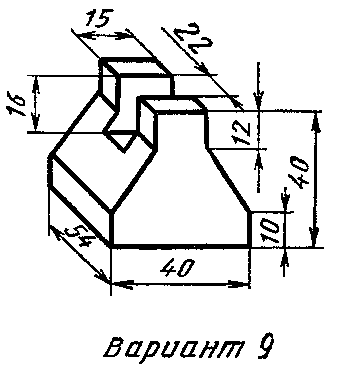

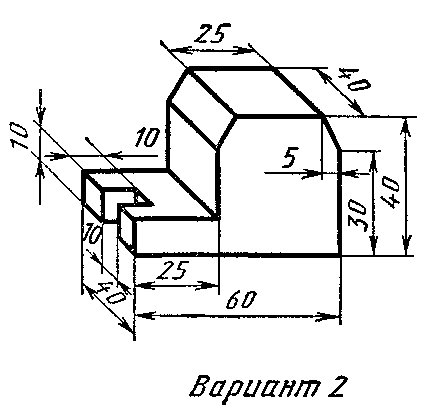

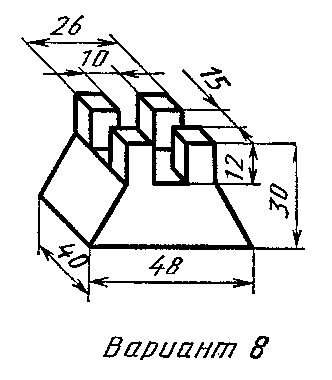

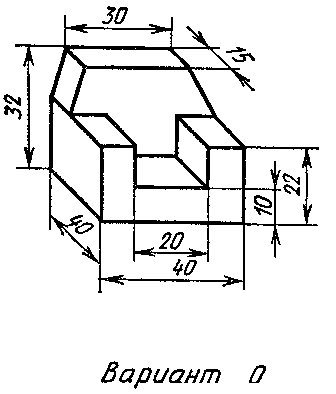

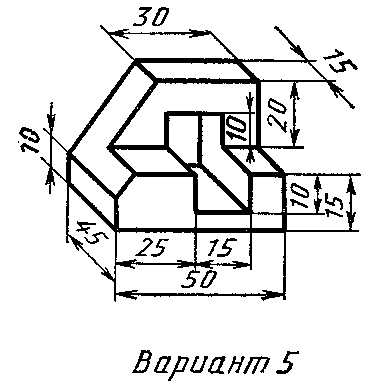

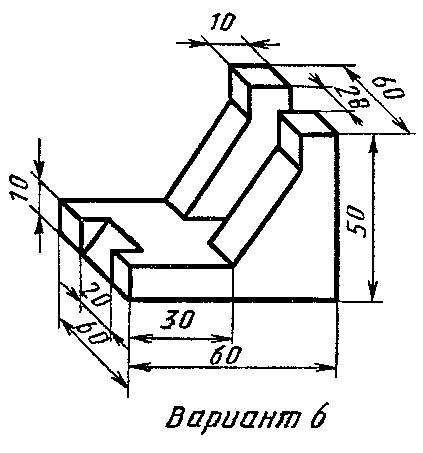

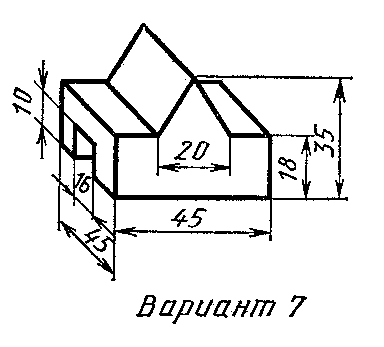

Таблица 1. Варианты аксонометрических проекций по заданию №1.

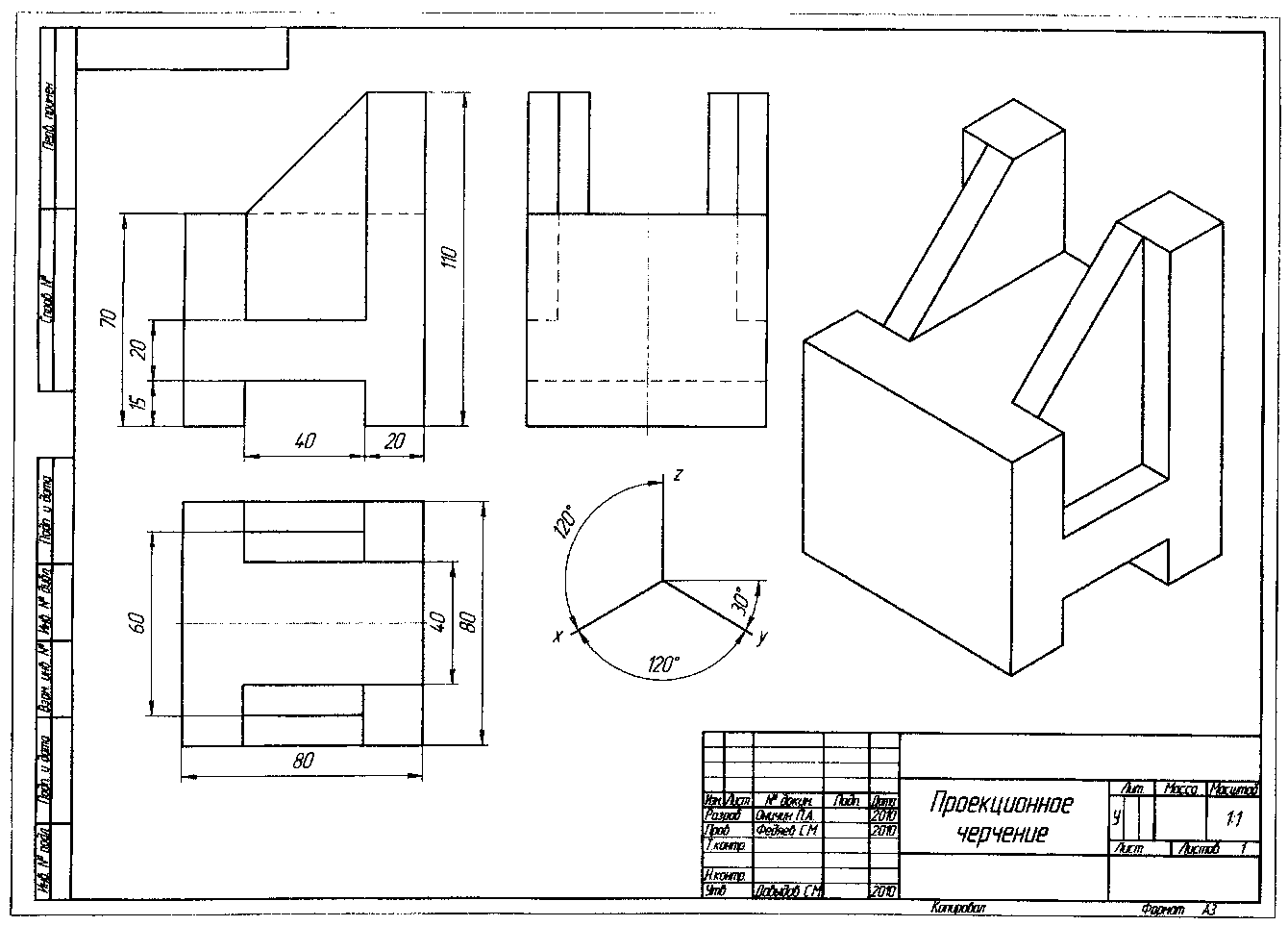

Рисунок 1. Пример выполнения листа №1 по заданию №1

Задание №2. Построение сопряжений

По вариантам задания №2, приведённым в таблице 2 на листе №2 формата А3, располагаемого горизонтально, в левой части в масштабе 1:1 вычертить контур детали по виду и размерам согласно варианту задания. Точки сопряжений выделить кружочками диаметром 2мм (можно использовать трафарет с отверстиями разных диаметров). Обозначить точки сопряжений цифрами на выносных полках. На свободных местах листа начертить фрагменты построения каждой точки сопряжения, сохраняя линии построения. Обозначить эти построения цифрами в кружочках точек сопряжений.

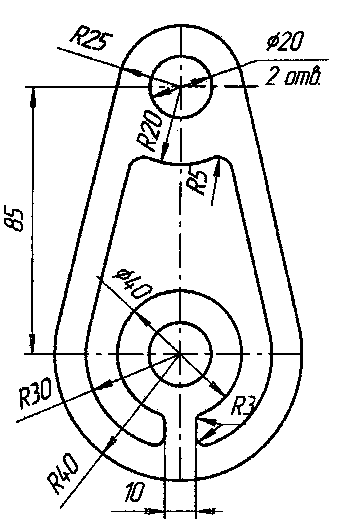

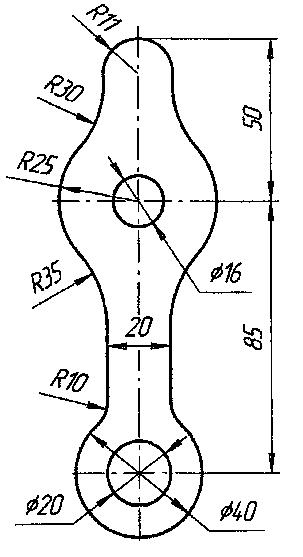

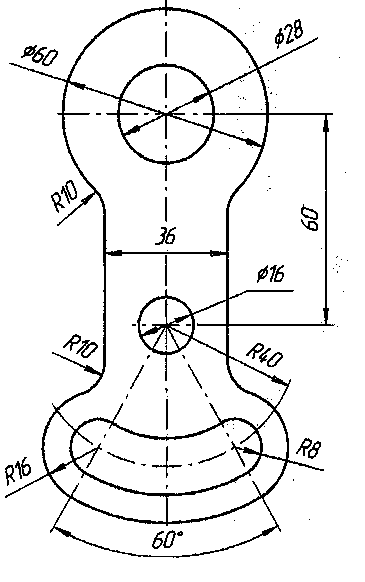

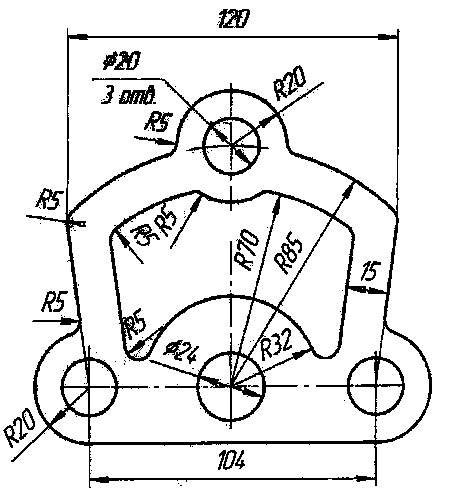

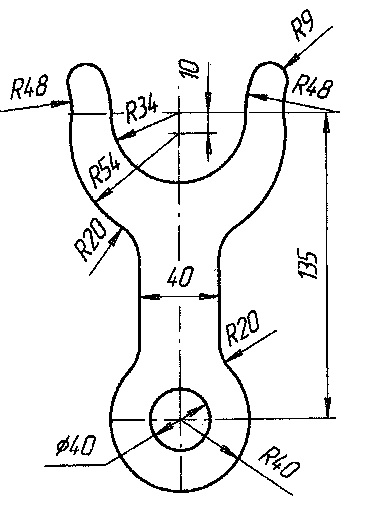

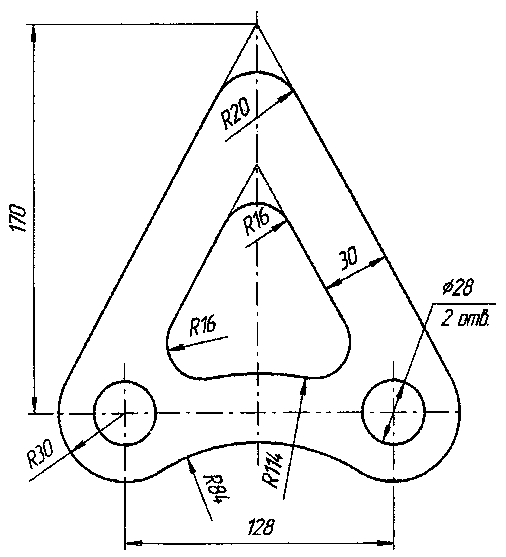

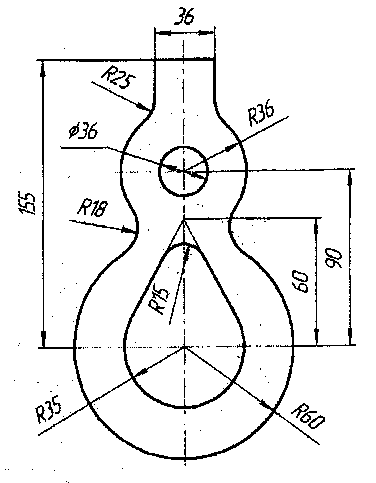

Таблица 2. Варианты для задания №2

Вариант 1		Вариант 2
Вариант 3		Вариант 4
Вариант 5		Вариант 6
Вариант 7		Вариант 8
Вариант 9		Вариант 0

Все надписи (текстовые, буквенные и размерные) и заполнение основной надписи выполнить согласно ГОСТ 2.304-81 чертёжным шрифтом наклонным типа Б согласно ГОСТ 2.321-84. Размер шрифта надписей выбирать в зависимости от изображения, но не менее h10 (размер шрифта – высота прописных букв, мм). При заполнении основной надписи использовать шрифты наклонные тип Б размером 3,5 и 5.

Рисунок 2. Пример содержания листа №2 по заданию №2
