2. Компоновка сборного перекрытия и выбор варианта для детальной разработки.
Принимаем следующую сетку колонн:
3х6м – в поперечном направлении;
12х6м – в продольном направлении.
Направление ригелей в схеме балочного перекрытия может иметь 2 варианта: продольное и поперечное.
Необходимо устроить температурный шов в поперечном направлении, в данном курсовом проекте устраиваю его через 60 метров.
Плиты перекрытия укладываем поверх ригелей, поэтому сечение ригелей принимаем прямоугольным с ориентировочными размерами:
I вариант (расположение ригелей в поперечном направлении):
высота сечения:
, где L-пролет ригеля
;
ширина сечения:
;
принимаем: .
II вариант (расположение ригелей в продольном направлении):
;
.
Для перекрытия применяем ребристые плиты. Номинальная ширина панелей перекрытия равна расстоянию между разбивочными осями, и назначается кратной шагу колонн.
Вариант |
Наименование конструкции |
Приведенная толщина плиты, м |
Высота сечения, м |
Объем един, м3 |
Количество штук, шт |
Общее количество, м3 |
ИТОГО |
I |
Ригель 6х0,24 Плита 1,2х6 |
— 0,1 |
0,6 — |
0,87 0,72 |
39 180 |
33,93 129,6 |
163,53 |
II |
Ригель 6х0,24 Плита 1,2х6 |
— 0,1 |
0,6 — |
0,87 0,72 |
24 180 |
20,88 129,6 |
150,48 |
Принимаем для расчета II вариант, так как для него расход железобетона меньше.
Поперечноерасположение ригелей повышает жесткость здания в поперечном направлении.

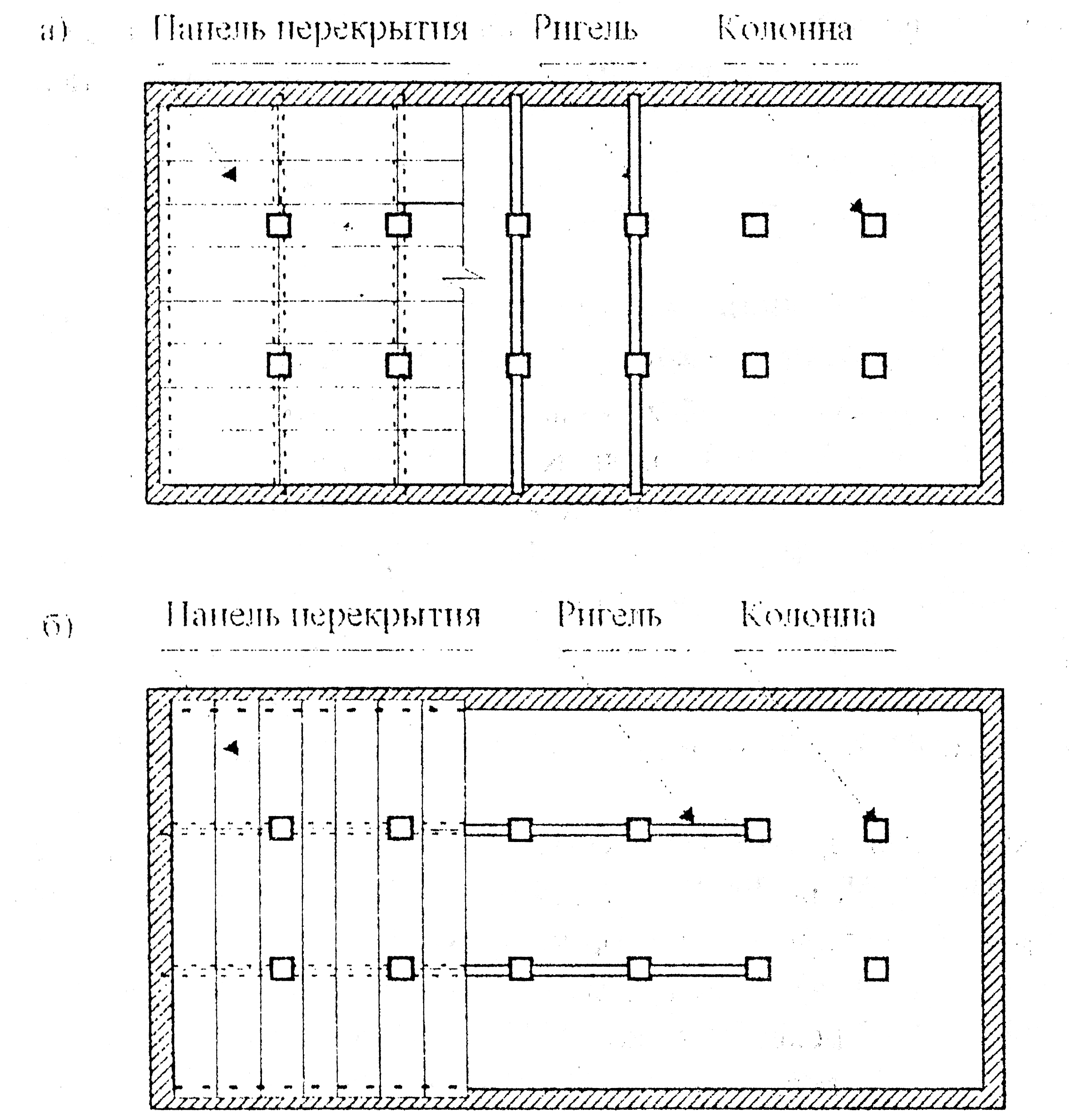

Рис. 2 Схемы компоновки сборного перекрытия с поперечными и продольными расположениями ригелей.
3. Расчет и конструирование элементов основного варианта из
сборного железобетона.
3.1 Расчет сборной предварительно напряженной панели перекрытия.
3.1.1 Выбор расчетной схемы панели перекрытия и подсчет нагрузок.
Расчетный пролет и нагрузки.
При опирании панели перекрытия на ригель поверху, расчетный пролет:
Ширина плиты 1,2 м.
Расчет нагрузок на 1 м2 панели.
-
Нагрузка
Нормативная нагрузка, кН/м2
Коэффициент надежности по нагрузке
Расчетная нагрузка, кН/м2
I. Постоянная:
1. Масса пола
—керамическая плитка (=15мм;=1600кН/м3)
—цементно-песчаная стяжка (=20мм;=1800кг/м3)
—песчаная засыпка (=60мм;=1600кг/м3)
2. Собственная масса панели
0,24
0,36
0,96
2,5
1,2
1,2
1,2
1,1
0,29
0,38
1,15
2,75
Итого:
—
II. Временная полезная
—длительная
—кратковременная
10
2
1,2
1,2
12
2,4
Итого:
—
Полная нагрузка
16,02
—
18,97
Коэффициент надежности по назначению .
Расчетная нагрузка на 1м длины при ширине плиты 1,2м:
кН/м; кН/м;
полная кН/м.
Нормативная нагрузка на 1м длины:
постоянная: кН/м;
полная: кН/м;
в том числе постоянная и длительная:кН/м.
