«Горизонтальное
и разветвленно-горизонтальное бурение и заканчивание скважин»
Вводная часть
Российско-Канадский учебный центр нефтегазовых технологий
06.03.2011 21:20 |
2 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Для чего все это нужно?
•повысить продуктивность скважины за счет увеличения площади фильтрации;
•продлить период безводной эксплуатации скважин;
•увеличить степень извлечения углеводородов на месторождениях, находящихся на поздней стадии разработки;
•повысить эффективность закачки агентов в пласты;
•вовлечь в разработку пласты с низкими коллекторскими свойствами и с высоковязкой нефтью;
•освоить труднодоступные нефтегазовые месторождения, в том числе шельфовые;
•улучшить технологию подземных хранилищ газа
© THK-BP presentation name |
1 |
06.03.2011 21:20
06.03.2011 21:20 |
3 |
© THK-BP presentation name |
Скважина Z-12, Месторождение Чайво, Сахалин
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
06.03.2011 21:20 |
4 |
© THK-BP presentation name |
Устройства контроля поступления флюида в скважину
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
© THK-BP presentation name |
2 |
06.03.2011 21:20
06.03.2011 21:20 |
5 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Типовые конструкции фильтров
Перфорированная труба: 1.5-3%
Фильтр из перфорированной трубы с проволочной обмоткой: 6-12%
Фильтр с гравийной набивкой
6-12%
Многослойный экран
6-12%
06.03.2011 21:20 |
6 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Трубы
© THK-BP presentation name |
3 |
06.03.2011 21:20
06.03.2011 21:20 |
7 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Трубы
06.03.2011 21:20 |
8 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ

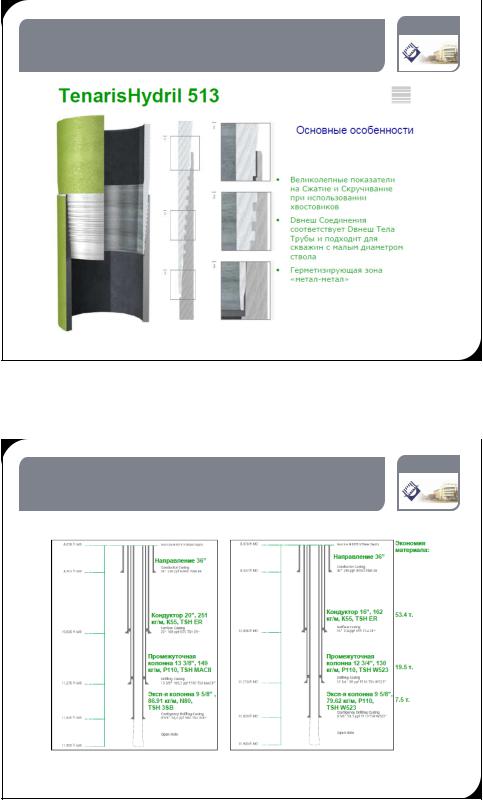

Безмуфтовые трубы
© THK-BP presentation name |
4 |
06.03.2011 21:20
06.03.2011 21:20 |
9 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Безмуфтовые трубы
06.03.2011 21:20 |
10 |
© THK-BP presentation name |

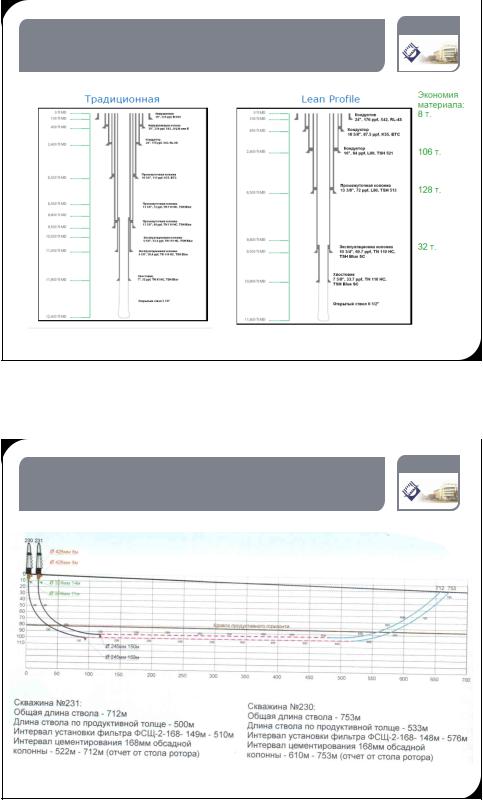

Оптимизация расходов за счет изменения конструкции (Китай море)
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
© THK-BP presentation name |
5 |
06.03.2011 21:20
06.03.2011 21:20 |
11 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Китай суша
06.03.2011 21:20 |
12 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Месторождения высоковязкой нефти (Ашальчинское Татарстан)
© THK-BP presentation name |
6 |
06.03.2011 21:20
06.03.2011 21:20 |
13 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
06.03.2011 21:20 |
14 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Освоение свабом, Закачка пара
185˚С
© THK-BP presentation name |
7 |
06.03.2011 21:20
06.03.2011 21:20 |
15 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
насосная добыча битумной нефти
Парогенератор
Продукция
скважины
491м 543м
431м
391 м
80м
101,5м
104м
06.03.2011 21:20 |
16 |
© THK-BP presentation name |
|
|
|
|
САМАРСКИЙГОСУДАРСТВЕННЫЙ |
Варианты воздействия на пласт с |
ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ |
||
|
|||
применением двухустьевых скважин |
|
||
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
|
|
© THK-BP presentation name |
8 |
06.03.2011 21:20
06.03.2011 21:20 |
17 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Итог
•Отход от разработанной технологии
•Ростехнадзор
•Строительство скважин без выхода на поверхность с применением наклонных буровых станков
06.03.2011 21:20 |
18 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Наклонная буровая установка
Dreco 2000M (Канада)
© THK-BP presentation name |
9 |
06.03.2011 21:20
06.03.2011 21:20 |
19 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Общая информация
За последние 20 лет средние запасы новых месторождений уменьшились в 4 раза, доля крупных месторождений среди вновь открываемых снизилась с 15 до 10 %, ухудшаются коллекторские свойства продуктивных отложений и качественный состав насыщающих их флюидов.
Существенно осложнились геологические условия на объектах проведения поисковых и разведочных работ. В большинстве регионов ресурсы нефти и газа до глубины 2,5...3,0 км уже разведаны и многие из них давно эксплуатируются.
Высокая выработанность запасов является неизбежным следствием обводнённости продукции и снижением дебитов скважин.
06.03.2011 21:20 |
20 |
© THK-BP presentation name |
САМАРСКИЙГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙУНИВЕРСИТЕТ
Разбуривание нефтяных и газовых месторождений наклонным способом и особенно горизонтальными (ГС) и разветвлённо - горизонтальными скважинами (РГС) является эффективным методом формирования оптимальной системы разработки, а также восстановления продуктивности месторождений, находящихся на поздней стадии эксплуатации.
Вскрытие продуктивной толщи горизонтальными и разветвленногоризонтальными стволами скважин увеличивает площадь фильтрации,
исключает возможность поступления воды в процессе эксплуатации
и оно особенно эффективно для низкопроницаемых коллекторов, а также коллекторов с вертикальной трещиноватостью.
