3.9 Конструкции порталов

Разнообразие конструкции порталов объясняется разнообразием требований к порталам и кранам, различием в традициях и опыте краностроительных предприятий и малой изученностью границ рационального применения структур порталов. Порталы различаются по типу присоединения опор к верхнему ригелю (шарнирное и жесткое) по числу соединений с частью (трех-и четырёхопорные) по способу образования конструкции (решетчатые, рамные (см. рис. 3.22 а, б) рамно-башенные (рис. 3.22, в), рамно-раскосные (рис. 3.22, г), по числу присоединений опор к верхнему ригелю: двух-(рис. 3.22, 6) и четырехстоечные (рис. 3.22, а) и т. д. На конструкцию портала влияет тип опорно-поворотного устройства: на многокатковом круге, на поворотной колонне и на шаровом опорно-поворотном круге.

Рисунок 3.22 – Порталы: а – рамный четырёхстоечный; б – рамный двухстоечный; в – рамно-башенный; г – рамно-раскосный

Четырехстоечные порталы по сравнению с двухстоечными более металлоемки, но менее подвержены деформациям, что важно для монтажных кранов. В конструкциях кранов, выпускаемых в последние годы, широко применяют рамно-башенные порталы, в которых цилиндрическая (рис. 3.22, в), цилиндроконическая или пирамидальная башня присоединена к рамной

Рисунок 3.23 – Схемы порталов: а – однопутного; б – двухпутного; в – трёхпутного

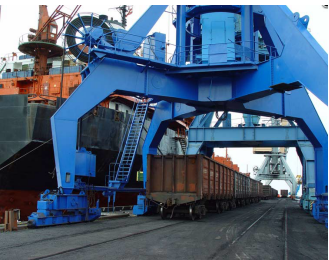

Рисунок 3.24 – Рамный четырёхстоечный портал коробчатой конструкции

конструкции. Согласно статистическим данным применение дзухстоечных и рамно-башенных порталов расширяется, а четырехстоечных сокращается.

3.10 Механизмы поворота

Механизм поворота портальных кранов состоит из опорно-поворотного устройства, поддерживающего и центрирующего поворотную часть, и привода, вращающего поворотную часть. В зависимости от типа опорно-поворотного устройства различают краны на колонне и на поворотном круге.

Опорно-поворотные устройства кранов на колонне.

Портальные краны на колонне применяются двух типов - с неповоротной или поворотной колонной (рис. 3.25).

В первом случае (рис. 3.25, а) колонна служит продолжением портала, а поворотная часть вращается вокруг нее. Вес поворотной части с грузом воспринимается упорным подшипником наверху колонны, а опрокидывающий момент – радиальными опорами наверху колонны и у ее основания.

В кранах с поворотной колонной (Рис. 3.25, б) последняя составляет одноцелое с поворотной частью. В этом случае вес поворотной части с грузом воспринимается подшипником, расположенным внизу колонны, а опрокидывающий момент-радиальными опорами внизу колонны и в верхней части портала. Краны с поворотной колонной получили наиболее широкое распространение.

Рисунок 3.25 – Схема опоры кранов на колонне: а – с неповоротной колонной; б - с поворотной колонной

Опорно-поворотные устройства кранов на поворотном круге.

Портальные краны на поворотном круге применяются двух типов: с колесными и с катковыми (или шаровыми) опорно-поворотными устройствами.

Колесное опорно-поворотное устройство обычно имеет четыре опоры, причем в зависимости от нагрузки в каждой опоре устанавливается либо одно колесо, либо двухколесная балансирная тележка.

Катковые опорно-поворотные устройства выполняются с коническими или с цилиндрическими катками (рис. 3.26). В первом случае оно представляет собой большой конический роликоподшипник, у которого оба кольца обработаны на конус так, что образующие этих конусов и оси вращения роликов пересекаются в одной точке на оси вращения поворотной части, при этом катки катятся по рельсам без скольжения. Во втором случае катки имеют цилиндрическую форму, поверхности колец представляют собой две плоскости и катки катятся со скольжением.

Шаровые опорно-поворотные устройства. Применяют шаровые опорно-поворотные устройства двух видов: воспринимающие только вертикальную нагрузку и воспринимающие вертикальную нагрузку, горизонтальные силы и опрокидывающий момент. Во всех случаях применения шаровых устройств для нормальной их работы необходимо обеспечить значительно большую жесткость оголовков, порталов и поворотных платформ, чем при Катковых и колесных устройствах.

Рисунок 3.26 – Схемы катковых опорно-поворотных устройств: а – с коническими катками; б – с цилиндрическими катками
