Продолжение прил. 2

41

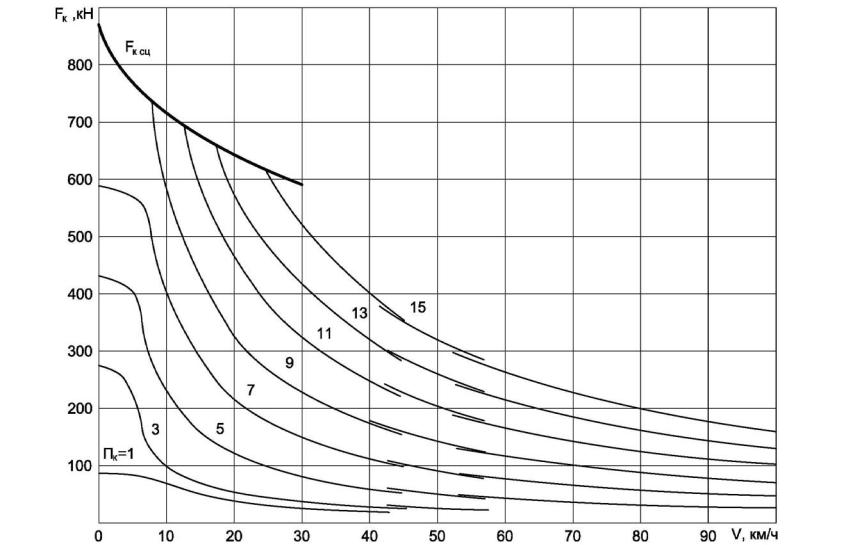

Рис. П2.4. Тяговые характеристики тепловоза 2ТЭ121

Продолжение прил. 2

42

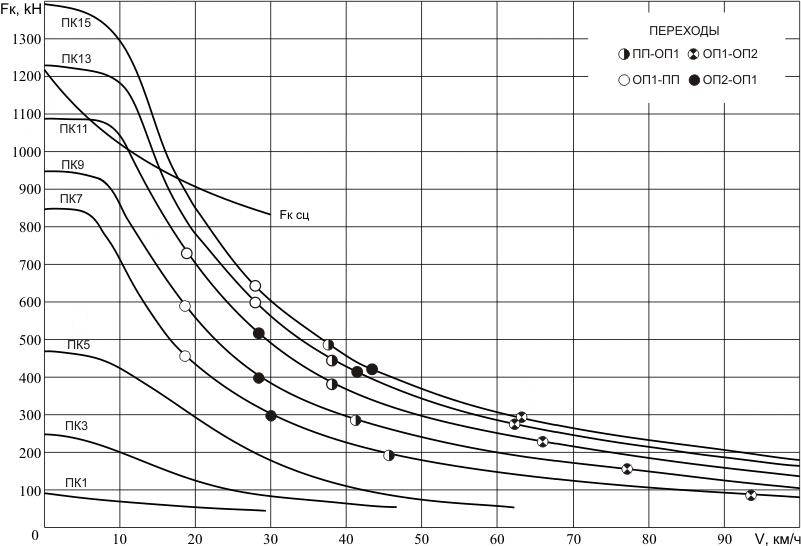

Рис. П2.5. Тяговые характеристики тепловозов 3ТЭ10М, 3ТЭ10МК, 3ТЭ10С, 3ТЭ10У

Продолжение прил. 2

43

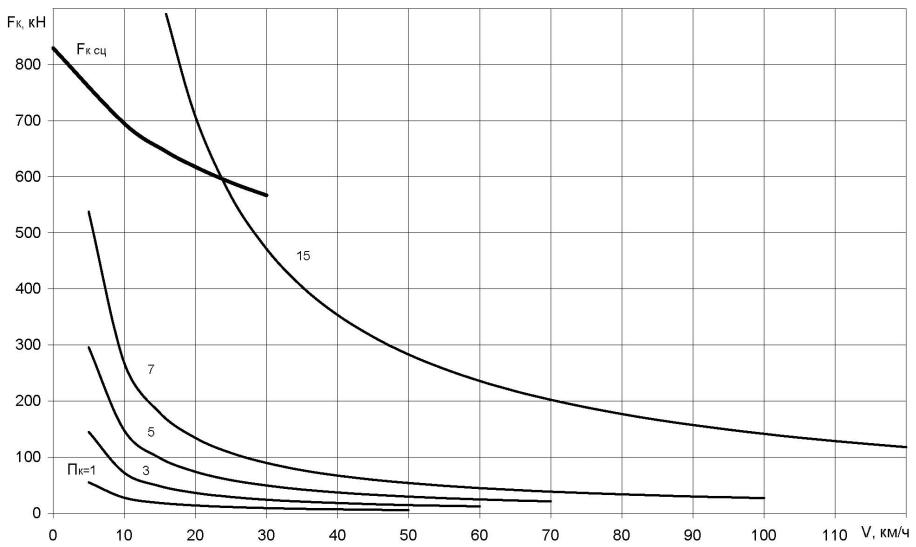

Рис. П2.6. Тяговые характеристики тепловоза 2ТЭ70

Продолжение прил. 2

44

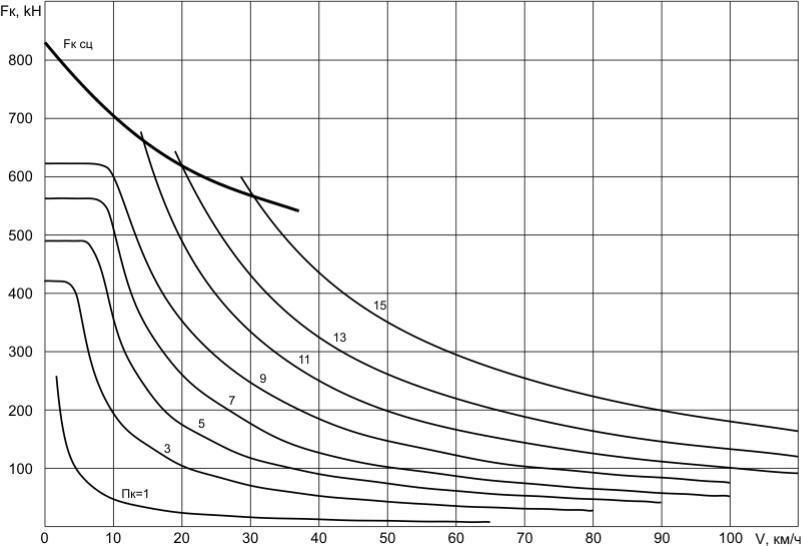

Рис. П2.7. Тяговые характеристики тепловоза 2ТЭ25А

Окончание прил. 2

45

Рис. П2.8. Тяговые характеристики тепловоза 2ТЭ25К

Приложение 3

Токовые характеристики тепловозов

46

Рис. П3.1. Токовые характеристики тепловозов М62, 2М62, 2М62К, 2М62У

Продолжение прил. 3

47

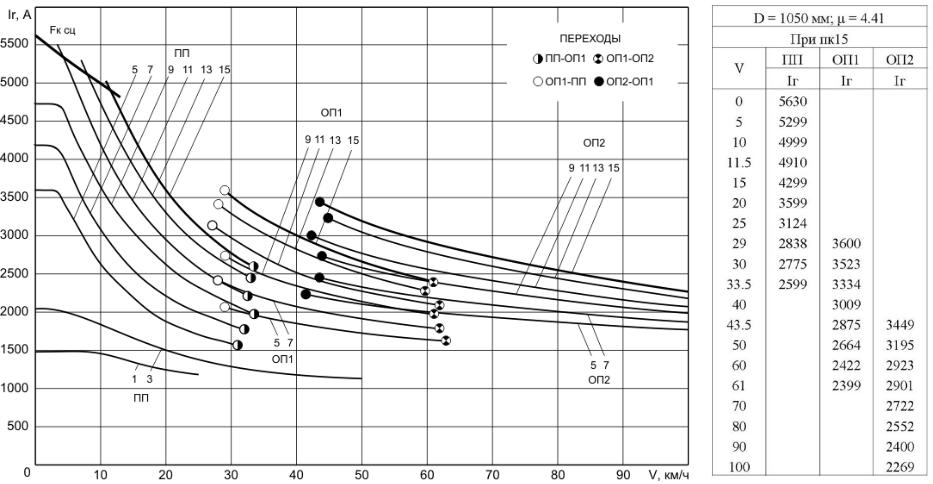

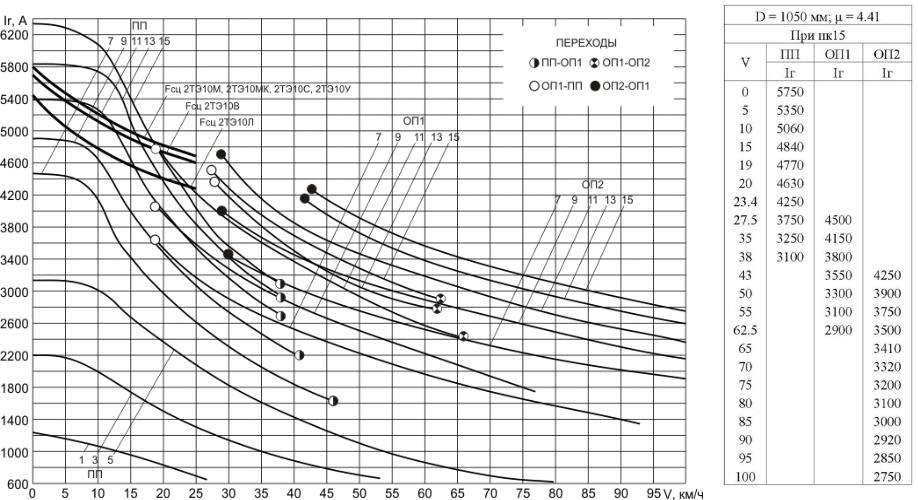

Рис. П3.2. Токовые характеристики тепловозов ТЭ10Л, ТЭ10В, ТЭ10М, ТЭ10МК, ТЭ10С, ТЭ10У

Продолжение прил. 3

48

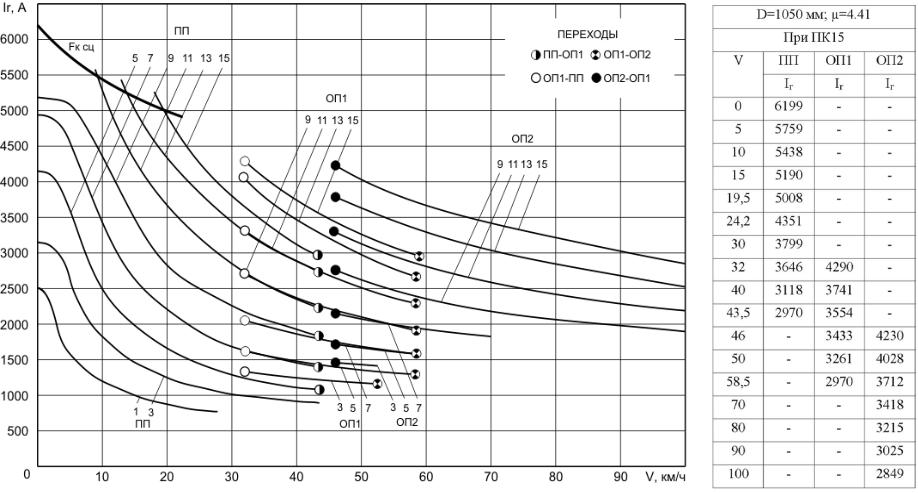

Рис. П3.3. Токовые характеристики тепловозов 2ТЭ116, 2ТЭ116К

Продолжение прил. 3

49

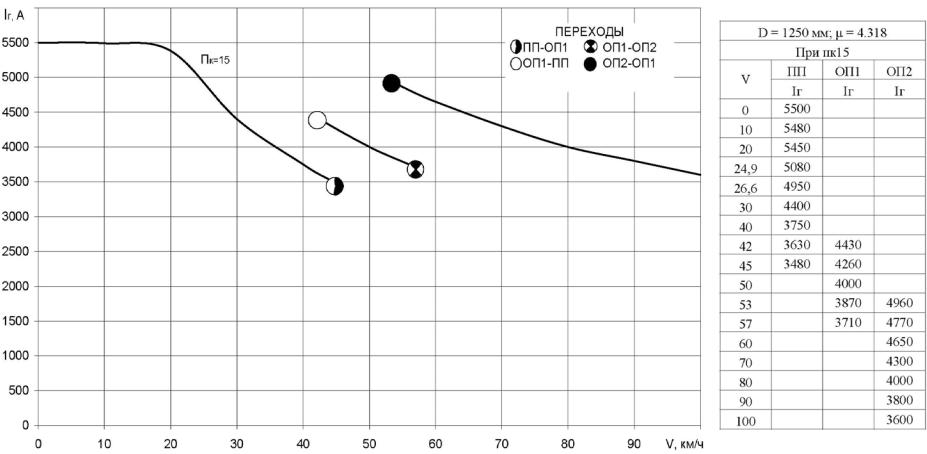

Рис. П3.4. Токовые характеристики тепловозов 2ТЭ121

Продолжение прил. 3

50

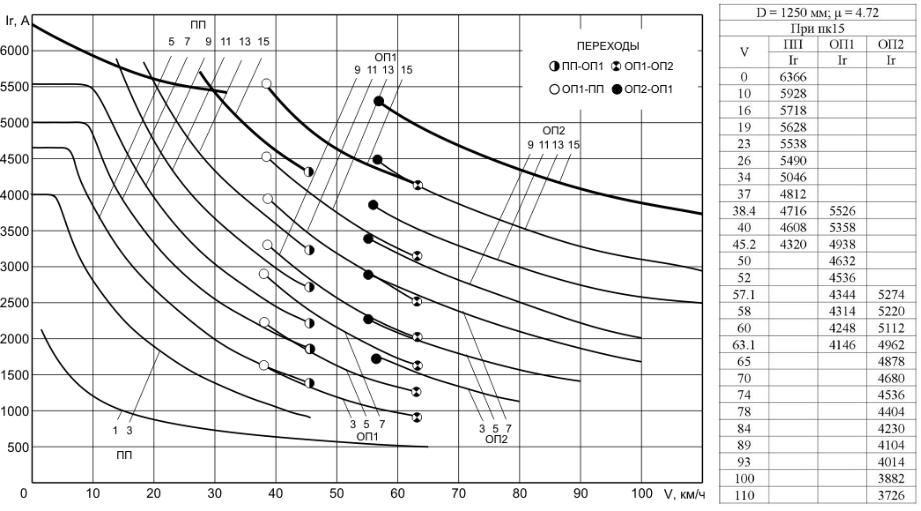

Рис. П3.5. Токовые характеристики тепловоза 2ТЭ70
