TEST_vse_ispr_613_Butenko (1)
.doc7.1.1.3./3
УС 2
АБ
Время: 1 мин.
Вид диаграммы, с помощью которой контролируется качество запрессовки колеса на оси колесной пары
Эталон ответа: индикаторная
№
7.1.1.3./4
УС 2
А
Время: 1 мин.
Минимальный натяг при формировании колесных пар….мм
Эталон ответа: 0,1
№
7.1.1.3./5
УС 2
А
Время: 1 мин.
Максимальный натяг при формировании колесных пар-…мм
Эталон ответа: 0,25
№
7.1.1.3./6
УС 1
А
Время: 1 мин.
Пределы, мм, натяга при формировании колесных пар
а) 0,05-0,1
б) 0,1- 0,25
в) 0,25- 0,35
г) 0,4- 0,5
Эталон ответа: б)
№
7.1.1.3./7
УС 2
АБ
Время: 1 мин.
Способ посадки при запрессовке колес на оси колесной пары.
Эталон ответа: прессовый
№
7.1.1.3./8
УС 5
АБ
Время: 3 мин.
Конечное усилие запрессовки в кН колеса на ось, удовлетворяющее требованиям инструкции.
а) 1300
б) 720
в) 900
г) 650
д) 1100
е) 820
Эталон ответа: в), д), е)
№
7.1.1.3./9
УС 4
А
Время: 3 мин.
Максимальное усилие запрессовки колеса на ось типа РУ-1 составляет…кН.
Эталон ответа: 1125
№
7.1.1.3./10
УС 4
А
Время: 3 мин.
Минимальное усилие запрессовки колеса на ось составляет…кН.
Эталон ответа: 756
№
7.1.1.3./11
УС 2
А
Время: 1 мин.
Прочность оси, снижаемая механическими повреждениями сопрягаемых поверхностей при формировании колесных пар
Эталон ответа: усталостная
№
7.1.1.3./12
УС 2
А
Время: 1 мин.
Индикаторная диаграмма характеризует….запрессовки колеса на ось.
Эталон ответа: качество
№
7.1.1.3./13
УС 2
А
Время: 1 мин.
Надежность соединения колеса с осью оценивают по величине усилия…колес.
Эталон ответа: распрессовки
№
7.1.1.3./14
УС 2
А
Время: 1 мин.
Преимущество тепловой посадки перед прессовой - повышенные усилия….колес.
Эталон ответа: распрессовки
№
7.1.1.3./15
УС 2
А
Время: 1 мин.
Уменьшение натяга при формировании колесных пар снижает…от посадки
Эталон ответа: напряжения
№
7.1.1.3./16
УС 2
А
Время: 1 мин.
Контролируемые параметры индикаторной диаграммы при формировании колесных пар.
а) длина сопряжения
б) длина кривой
в) конечное усилие запрессовки
г) площадь диаграммы
д) форма кривой
Эталон ответа: а), в), д)
№
7.1.1.4./1
УС 1
А
Время: 1 мин.
Расстояние между внутренними гранями ободов колес в колесной паре составляет:
а) 1580
б) 1440
в) 2036
г) 1520
д) 2000
Эталон ответа: б)
№
7.1.1.4./2
УС 2
А
Время: мин.
Колесные пары с конструктивными скоростями свыше 40 м/с (»140 км/ч) в соответствии с ГОСТ 4835-80 должны подвергаться динамической….
Эталон ответа: балансировке
№
7.1.2.1./1
УС 1
АБ
Время: 1 мин.
Часть оси колесной пары, в которой изгибающий момент имеет наибольшее значение:
а) средняя часть
б) подступичная часть
в) предподступичная часть
г) шейка
Эталон ответа: б)
№
7.1.2.1./2
УС 4
АБ
Время: 3 мин.
Изгибающий момент у задней галтели шейки оси РУ-1 при нагрузке на колесную пару Р0= 227,28 кН составляет….кНм
Эталон ответа: 10
№
7.1.2.1./3
УС 5
Время: 3 мин.
Изгибающий момент в шейке оси РУ-1 в горизонтальной плоскости при соударении вагона Рбр=105 т и Ргр=82 т
Эталон ответа: 30
№
7.1.2.1./4
УС 3
АБ
Время: 2 мин.
Статическая нагрузка на вагонную ось от вагона Ргр=80 т, Т=20 т составляет…кН.
Эталон ответа: 233
№
7.1.2.2./1
УС 1
А
Время: 0,5 мин.
Расчетный коэффициент запаса усталостной прочности [n] оси для грузовых вагонов принимается равным…
Эталон ответа: 2
№
7.1.2.2./2
УС 1
А
Время: 0,5 мин.
Расчетный коэффициент запаса усталостной прочности [n] оси для пассажирских вагонов принимается равным…
Эталон ответа: 2,3
№
7.1.2.2./3
УС 1
АБ
Время: 0,5 мин.
Основным видом деформации оси колесной пары является:
а) растяжение
б) изгиб
в) сжатие
г) кручение
Эталон ответа: б)
№
7.1.2.3./1
УС 2
А
Время: 1 мин.
Параметры, определяемые при расчете вагонной оси по условному методу:
а) напряжение
б) деформации
в) наименьшие допускаемые диаметры частей оси
г) линейные размеры оси
Эталон ответа: в)
№
7.1.2.3./2
УС 2
А
Время: 1 мин.
Величина коэффициента вертикальной динамики при расчете вагонной оси по методу ЦНИИ-НИБ:
а) 0,4
б) 0,3
в) 0,25
г) 0,5
Эталон ответа: в)
№
7.1.2.3./3
УС 5
А
Время: 3 мин.
Максимальные напряжения в шейке оси РУ-1 от нагрузки на ось Р0= 250 кН при Wх=2*10-4 м3
Эталон ответа: 55
№
7.1.2.3./4
УС 4
А
Время: 3 мин.
Напряжение в подступичной части оси (dпч=190 мм) при изгибающем моменте Мпч= 100 кНм
Эталон ответа: 148
№
7.1.2.3./5
УС 4
Время: 3 мин.
Напряжение у задней галтели шейки оси РУ 1 при изгибающем моменте в ней Мш=32,34 кНм
Эталон ответа: 150
№
7.1.2.3./6
УС 4
Время: 3 мин.
Минимально допустимый диаметр в мм подступичной части оси колесной пары при изгибающем моменте Мпч= 120,1 кНм и [σпч]=165 МПа
Эталон ответа: 195
№
7.1.2.3./7
УС 5
Время: 3 мин.
Минимально допустимый диаметр в мм средней части оси с учетом возможности переточки при Мср= 72,2 кНм и [σср]=155 МПа
Эталон ответа: 174
№
7.1.2.3./8
УС 5
Время: 3 мин.
Минимально допустимый диаметр в мм шейки вагонной оси с учетом возможных износов в эксплуатации при Мш= 23 кНм и [σш]=120 МПа
Эталон ответа: 127
№
7.2.2.1./1
УС 1
А
Время: 1 мин.
Напряжения, определяемые при расчете роликовых подшипников на прочность:
а) сжатие
б) среза
в) контактные
г) изгиба
д) растяжения
е) кручения
Эталон ответа: в)
№
7.2.2.1./2
УС 3
А
Время: 2 мин.
Нагрузка на роликовый подшипник в грузовом вагоне Ргр=75 т и Т=25 т.
Эталон ответа: 58
№
7.2.2.1./3
УС 4
АБ
Время: 3 мин.
Нагрузка на ролик в подшипнике с 15 роликами вагона Ргр=76 т и Т=25 т
Эталон ответа: 18
№
7.2.2.1./4
УС 1
АБ
Время: 1 мин.
Параметр, обозначаемый символом z в формуле нагрузки на ролик подшипника
Ро=4,6 Рп/z:
а) длина ролика
б) число роликов
в) длина окружности ролика
г) диаметр ролика
Эталон ответа: б)
№
7.2.2.1./5
УС 3
А
Время: 1 мин.
Параметры, от которых зависит величина напряжений на контактирующих поверхностях роликового подшипника:
а) диаметр колец подшипника
б) величины нагрузки
в) модуль упругости материала
г) диаметр ролика
д) длина окружности ролика
е) длина ролика
ж) предел прочности материала
Эталон ответа: а), б), г), е)
№
7.2.2.2./1
УС 1
А
Время: 1 мин.
Параметр, по которому принято определять долговечность вагонных роликовых подшипников:
а) число оборота подшипника до его разгружения
б) км пробега вагона
в) срок службы подшипников
г) число оборотов колес
Эталон ответа: б)
№
7.2.2.2./2
УС 1
А
Время: 1 мин.
Параметр Р в выражении долговечности
роликового подшипника
![]()
![]()
а) динамическая нагрузка на подшипник
б) статическая нагрузка на подшипник
в) динамическая эквивалентная нагрузка на подшипник
г) статическая нагрузка на подшипник
д) динамическая грузоподъемность подшипника
Эталон ответа: в)
№
7.3.1.1
УС 1
А
Время: 1 мин.
Упругие элементы в рессорном подвешивании вагонов, получившие наибольшее распространение:
а) эллиптические рессоры
б) витые цилиндрические пружины
в) витые конические пружины
г) торсионные рессоры
д) тарельчатые рессоры
е) кольцевые рессоры
ж) резиновые рессоры
Эталон ответа: б)
№
7.3.1.2./1
УС 1
А
Время: 1 мин.
Типы тележек с фрикционными гасителями колебаний:
а) КВЗ-И2
б) ЦМВ
в) ЦНИИ-Х3
г) КВЗ-ЦНИИ
д) КВЗ-5
Эталон ответа: в), г), д)
№
7.3.1.2./2
УС 1
А
Время: 1 мин.
Типы тележек с гидравлическими гасителями колебаний:
а) КВЗ-И2
б) ЦНИИ-Х3
в) КВЗ-ЦНИИ
г) ЦМВ
д) КВЗ-5
Эталон ответа: в), д)
№
7.3.2.1./1
УС 1
АБ
Время: 1 мин.
Силовая характеристика, представленная на рисунке:

а) цилиндрической пружины
б) эллиптической рессоры
в) резинового элемента
г) конической пружины
д) торсионной рессоры
Эталон ответа: г)
№
7.3.2.1./2
УС 1
АБ
Время: 1 мин.
Силовая характеристика, представленная на рисунке:

б) цилиндрической пружины
в) конической пружины
г) кольцевой рессоры
д) торсионной рессоры
Эталон ответа: б)
№
7.3.2.1./3
УС 1
АБ
Время: 1 мин.
Силовая характеристика, представленная на рисунке:
а)
конической пружины
б) тарельчатой рессоры
в) эллиптической рессоры
г) цилиндрической пружины
д) резинового упругого элемента
Эталон ответа: в)
№
7.3.2.1./4
УС 1
АБ
Время: 1 мин.
Силовая характеристика, представленная на рисунке:

б) конической пружины
в) резинового упругого элемента
г) тарельчатой рессоры
д) торсионной рессоры
Эталон ответа: в)
№
7.3.2.1./5
УС 3
АБ
Время: 1 мин.
Соответствие силовой характеристики типу упругого элемента
а) цилиндрическая пружина
б) эллиптическая рессора
в) коническая пружина
г) резиновый элемент

Эталон ответа: а-2, б-3, в-1, г-4
№
7.3.2.1./6
УС 2
АБ
Время: 1 мин.
Сила трения в рессоре при полном ее сжатии в соответствии с силовой характеристикой

а) ОА
б) ОВ
в) ОС
г) АВ
д) ОД
е) АС
ж) АД
Эталон ответа: г)
№
7.3.2.1./7
УС 2
АБ
Время: 1 мин.
Коэффициент относительного трения φт по силовой характеристике, представленной на рисунке равен

б) АВ/ВД
в) АВ/АС
г) АС/ОД
д) СД/ОД
Эталон ответа: б)
№
7.3.2.1./8
УС 2
АБ
Время: 1 мин.
Жесткость цилиндрической пружины, получившей прогиб 0,05 м от нагрузки 25 кН, составляет…кН/м
Эталон ответа: 500
№
7.3.2.1./9
УС 1
АБ
Время: 1 мин.
Способ определения жесткости параллельно расположенных упругих элементов:
а) по специальной формуле
б) складывается
в) перемножается
г) делится
Эталон ответа: б)
№
7.3.2.1./10
УС 1
АБ
Время: 1 мин.
Индексом пружины называется отношение:
а) высоты пружин к диаметру
б) диаметра пружины к числу рабочих витков
в) высоты пружины к числу рабочих витков
г) диаметра пружины к диаметру прутка
д) диаметра прутка к диаметру пружины
Эталон ответа: г)
№
7.3.2.1./11
УС 2
А
Время: 1 мин.
Индекс пружины, имеющей средний диаметр Dср= 150 мм и диаметр прутка d=30 мм, равен…
Эталон ответа: 5
№
7.3.2.1./12
УС 1
А
Время: 1 мин.
Способ определения жесткости комплекта последовательно расположенных упругих элементов:
а) по специальной формуле
б) делится
в) складывается
г) перемножается
Эталон ответа: а)
№
7.3.2.1./13
УС 3
А
Время: 1 мин.
Жесткость двухрядной пружины, получившей прогиб f=50 мм от нагрузки Р=32 кН
Эталон ответа: 640
№
7.3.2.1./14
УС 3
А
Время: 1 мин.
Жесткость двухрядной пружины, если жесткость наружной Сн=490 кН/м, внутренней Св=140 кН/м.
Эталон ответа: 630
№
7.3.2.1./15
УС 4
А
Время: 2 мин.
Жесткость двух последовательно расположенных цилиндрических пружин при С1=400 кН/м, С2=100 кН/м равна….кН/м
Эталон ответа: 80
№
7.3.2.1./17
УС 2
АБ
Время: 1 мин.
Жесткость упругого элемента численно равна силе, вызывающей единичный его…
Эталон ответа: прогиб
№
7.3.2.1./18
УС 3
А
Время: 2 мин.
Прогиб цилиндрической пружины жесткостью С=400 кН/м от силы Р=20 кН равен…мм
Эталон ответа: 50
№
7.3.2.1./19
УС 3
А
Время: 2 мин.
Сила, вызвавшая прогиб цилиндрической пружины жесткостью 500 кН/м на 70 мм,
Эталон ответа: 35
№
7.3.2.1./20
УС 2
А
Время: 1 мин.
Количество упругих элементов на участке ВС силовой характеристики

б) 2
в) 3
г) 4
Эталон ответа: в)
№
7.3.2.1./21
УС 3
А
Время: 1 мин.
Гибкость двух последовательно расположенных цилиндрических пружин при λ1=0,0025 м/кН и λ2=0,01 м/кН
Эталон ответа: 0,0125
№
7.3.2.1./22
УС 3
А
Время: 1 мин.
Упругие элементы, имеющие линейную силовую характеристику
а) коническая пружина
б) цилиндрическая пружина
в) эллиптическая рессора
г) пневморессора
д) резиновая рессора
Эталон ответа: б), в)
№
7.3.2.1./23
УС 3
А
Время: 1 мин.
Упругие элементы, имеющие нелинейную силовую характеристику
а) цилиндрическая пружина
б) эллиптическая рессора
в) пневморессора
г) коническая пружина
д) резиновая рессора
Эталон ответа: в), г), д)
№
7.3.2.1./24
УС 2
А
Время: 1 мин.
Статический прогиб fст рессорного подвешивания- это прогиб, вызываемый нагрузкой вагона…
Эталон ответа: брутто
№
7.3.2.1./25
УС 3
А
Время: 2 мин.
Соответствие рациональных величин статического прогиба рессорного подвешивания типу вагона:
тип вагона: статический прогиб, мм
а) пассажирский (v=200 км/ч) 1) 130÷180
б) пассажирский (v=160 км/ч) 2) 80÷120
в) изотермический (v=160 км/ч) 3) 45÷60
г) грузовой (v=120 км/ч) 4) 230÷280
5) 150÷200
Эталон ответа: а-4, б-5, в-2, г-3
№
7.3.2.1./26
УС 2
А
Время: 1 мин.
Характеристика кузова, на ограничение которой проверяется величина статического прогиба рессорного подвешивания
Эталон ответа: валкость
№
7.3.2.1./27
УС 3
А
Время: 2 мин.
Полный расчетный прогиб рессорного подвешивания при статическом прогибе fст=50 мм и коэффициенте конструктивного запаса прогиба к=1,7 равен…мм
Эталон ответа: 85
№
7.3.2.2./1
УС 4
АБ
Время: 3 мин.
Нагрузка на 2х рядную пружину тележки ЦНИИ-Х3 (Рт=4,85 т) в вагоне Рбр=100 т. Масса надрессорной балки Рн.б.=0,6 т
Эталон ответа: 32
№
7.3.2.2./2
УС 5
АБ
Время: 3 мин.
Напряжения в наружной пружине (D=170, d=30, m=5,66) рессорного комплекта тележки ЦНИИ-Х3 при нагрузке Р=21 кН
Эталон ответа: 427
№
7.3.2.2./3
УС 2
АБ
Время: 2 мин.
Напряжения в пружине при движении вагона (кдв= 0,5), если при стоянке они составляют 500 МПа
Эталон ответа: 750
№
7.3.2.2./4
УС 4
АБ
Время: 3 мин.
Запас прочности пружины, изготовленный из стали 60 С2 (τ-1=320 МПа, ΨΨ=0,2) при напряжениях τmax=600 МПа, τmin=400 МПа
Эталон ответа: 1,2
№
7.3.2.2./5
УС 3
А
Время: 2 мин
Условия замены одной пружины с большими габаритными размерами (D1, d1, np1; D2, d2, np2) с меньшими размерами:
а) m=m1=m2
б) Dm=D1m1=D2m2
в) d2=d12+d22
г) Dnp=D1np1=D2np2
д) dnp=d1np1=d2np2
Эталон ответа: а), в), г)
№
7.3.2.2./6
УС 1
А
Время: 1 мин.
Параметр каждой пружины в двухрядной пружине, пропорционально которому определяется нагрузка на каждую из них:
а) диаметрам
б) прогибам
в) жесткостям
г) индексам
Эталон ответа: в)
№
7.3.2.2./7
УС 3
А
Время: 2 мин.
Нагрузка на наружную пружину жесткостью Сн=400 кН/м в двухрядной пружине общей жесткостью С=600 кН/м при общей нагрузке Р=30 кН
Эталон ответа: 20
№
7.3.2.2./8
УС 2
А
Время: 2 мин.
Соответствие обозначений параметрам в формуле для расчета напряжений в пружине
![]()
τ=![]()
а) Р 1) диаметр пружины
б) D 2) диаметр прутка пружины
в) d 3) нагрузка на пружину
г) m 4) число рабочих витков пружины
5) индекс пружины
Эталон ответа: а-3, б-1, в-2, г-5
№
7.3.2.3
УС 2
А
Время: 2 мин.
Соответствие обозначений параметрам в формуле для расчета напряжений в листовой рессоре
σ=![]()
а) Рр 1) ширина листа
б) L 2) число наборных листов
в) b 3) высота рессоры
г) h 4) толщина листа
д) nк 5) расчетная нагрузка на рессору
е) nн 6) длина рессоры
7) сумма коренного и подкоренных листов
Эталон ответа: а-5, б-6, в-1, д-7, е-2
№
7.3.2.4./2
УС 3
А
Время: 3 мин.
Напряжения сжатия в резиновых амортизаторах (Е=5,0 МПа) высотой h=20 мм при его деформации f=4 мм
Эталон ответа: 1
№
7.3.2.4./3
УС 4
А
Время: 3 мин.
Прогиб в мм резинового амортизатора сжатия (Е=5 МПа) высотой h=20 мм и площадью поперечного сечения F=0,04 м2 от нагрузки Р=0,1 МН
Эталон ответа: 10
№
7.3.2.4./4
УС 4
А
Время: 3 мин.
Жесткость резинового элемента сжатия (Е=3 МПа) высотой h=60 мм и площадью поперечного сечения F=0,04 м2 составляет….МН/м
Эталон ответа: 2
№
7.4.0.1./1
УС 2
АБ
Время: 1 мин.
Вертикальная статическая нагрузка на подпятник тележки ЦНИИ-Х3 массой Рт=5 т вагона массой брутто Рбр=100 т
Эталон ответа: 441
№
7.4.0.1./2
УС 3
АБ
Время: 2 мин.
Вертикальная нагрузка на подпятник тележки ЦНИИ-Х3 массой Рт=5 т при движении вагона (кдв=0,3) массой брутто Рбр=100 т
Эталон ответа: 573
№
7.4.0.1./3
УС 5
АБ
Время: 2 мин.
Горизонтальная нагрузка на подпятник тележки ЦНИИ-Х3 массой Рт=5 т при трогании (Nат=3 МН) грузового вагона Рбр=100 т
Эталон ответа: 1350
№
7.4.0.1./4
УС 4
АБ
Время: 3 мин.
Дополнительная вертикальная нагрузка на подпятник тележки ЦНИИ-Х3 массой 5 т при маневровом соударении вагона Рбр=100 т
Эталон ответа: 630
№
7.4.0.1./5
УС 4
АБ
Время: 3 мин.
Горизонтальная нагрузка на подпятник тележки ЦНИИ-Х3 массой Рт=5 т при экстренном торможении вагона Рбр=110 т
Эталон ответа: 1363
№
7.4.0.1./6
УС 5
АБ
Время: 3 мин.
Вертикальная нагрузка на подпятник тележки ЦНИИ-Х3 массой Рт=5 т вагона Рбр=100 т при III расчетном режиме (кдв=0,4)
Эталон ответа: 753
№
7.4.0.1./7
УС 4
АБ
Время: 2 мин
Горизонтальная нагрузка на подпятник тележки ЦНИИ-Х3 вагона массой Рбр=101 т от центробежной силы
Эталон ответа: 37
№
7.4.0.1./8
УС 5
АБ
Время: 3 мин.

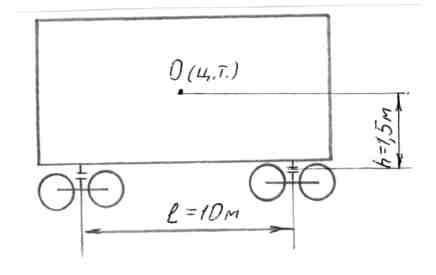

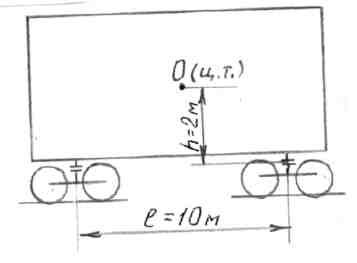

Вертикальная нагрузка на скользуны тележки от центробежной силы при движении грузового вагона Рбр=104 т

Эталон ответа: 28
№
7.4.0.1./9
УС 2
АБ
Время: 3 мин.
Статическая нагрузка на скользуны тележки КВЗ-ЦНИИ (Рт=7,5 т ) от вагона Рбр=75 т
Эталон ответа: 147
№
7.4.0.1./10
УС 3
АБ
Время: 3 мин.
Нагрузка на скользуны тележки КВЗ-ЦНИИ (Рт=7,5 т) от вагона Рбр=75 т, движущегося с конструкционной скоростью (кдв=0,36)
Эталон ответа: 200
№
7.4.0.1./11
УС 3
АБ
Время: 2 мин.
Горизонтальная нагрузка на подпятник тележки КВЗ-ЦНИИ при движении вагона Рбр=61,163 т в кривом участке пути
Эталон ответа: 30
№
7.4.0.2./1
УС 2
АБ
Время: 1 мин.

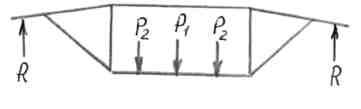

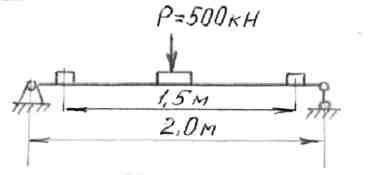

Тип тележки, в которой установлена надрессорная балка, расчетная схема которой показана на рисунке

№
7.4.0.2./2
УС 4
АБ
Время: 3 мин.

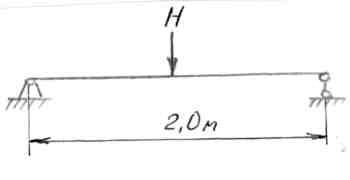

Формулировка ТЗ
Напряжения в нижних волокнах средней части надрессорной балки (Wнв=0,0025 м3)

Эталон ответа: 100
№
7.4.0.2./3
УС 1
АБ
Время: 1 мин.

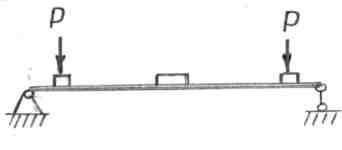

Тележка, в которой установлена надрессорная балка, расчетная схема которой показана на рисунке:

б) ЦНИИ-Х3
в) КВЗ-ЦНИИ
г) КВЗ-5
д) ТВЗ-ЦНИИ-М
е) КВЗ-И2
Эталон ответа: в), д)
№
7.4.0.2./4
УС 3
АБ
Время: 3 мин.

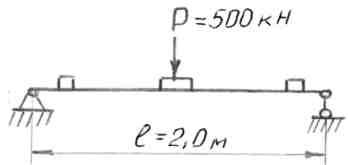

Изгибающий момент в средней части надрессорной балки, изображенной на рисунке (тележка КВЗ-ЦНИИ)

№
7.4.0.2./5
УС 3
АБ
Время: 3 мин.

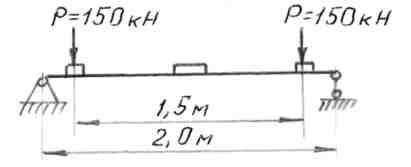

Изгибающий момент в средней части надрессорной балки, изображенной на рисунке (тележка ЦНИИ-Х3)

№
7.4.0.2./6
УС 5
АБ
Время: 3 мин.
Напряжение в нижних волокнах надрессорной балки в сечении под скользунами при Wнв=5,2 10-4 м3

№
7.4.0.2./7
УС 5
АБ
Время: 3 мин.
Максимальные напряжения в надрессорной балке (W=0,01125 м3) ЦНИИ-Х3 (Рт=5 т) в горизонтальной плоскости при соударении вагона Рбр=100 т

№
7.4.0.3./1
УС 2
АБ
Время: 1 мин.
Степень статической неопределимости боковой рамы тележки ЦНИИ-Х3

№
7.4.0.3./2
УС 5
АБ
Время: 3 мин.
Последовательность расчета боковой рамы тележки ЦНИИ-Х3 методом сил:
-
выбрать основную систему;
-
определить степень статической непреодолимости;
-
выбрать расчетную схему;
-
построить эпюры изгибающих моментов и нормальных сил от единичных сил;
-
составить систему линейных уравнений;
-
определить коэффициенты при неизвестных;
-
построить суммарную эпюру М и N;
-
определить «лишние» неизвестные;
-
построить «исправленные» эпюры М и N;
-
определить напряжения в сечениях боковой рамы;
-
сравнить расчетные напряжения с допускаемыми;
Эталон ответа: 3,2,1,5,4,6,8,9,7,10,11
№
7.4.0.3./3
УС 2
АБ
Время: 1 мин.

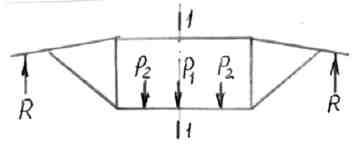

Касательные напряжения по осям симметрии 1-1 боковой рамы грузовой тележки равны…

№
7.4.0.3./4
УС 3
А
Время: 1 мин.
Число канонических уравнений при расчете боковой рамы тележки методом сил

№
7.4.0.3./5
УС 4
А
Время: 3 мин.

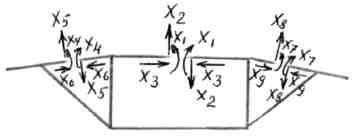

Число канонических уравнений при расчете боковой рамы тележки методом сил с учетом симметричности конструкции:

№
7.4.0.3./6
УС 2
АБ
Время: 1 мин.

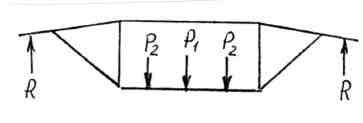

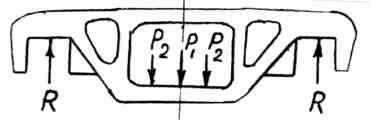

Система, изображенная на рисунке (боковая рама тележки ЦНИИ-Х3),……

№
7.4.0.3./7
УС 1
АБ
Время: 0,5 мин.
Условие прочности боковой рамы тележки: σэ≤…
а) σ-1
б) σв
в) σт
г) [σ]
Эталон ответа: г)
№
7.4.0.3./8
УС 3
А
Время: 3 мин.
Статическая нагрузка на нижний пояс боковой рамы (Gб.р.=0,66 т) тележки ЦНИИ-Х3 вагона Рбр=100 т, масса колесной пары Gк.п.=1,2 т
Эталон ответа: 227
№
7.4.0.3./9
УС 4
АБ
Время: 3 мин.
Эквивалентные напряжения в нижнем поясе боковой рамы тележки, если нормальные напряжения σх=92 МПа, напряжения сдвига τ=50 МПа
Эталон ответа: 126
№
7.4.0.4./1
УС 3
А
Время: 3 мин.
Напряжения в средней части люлечной подвески D=50 мм тележки КВЗ-ЦНИИ при действии на нее силы Nл=98,125 кН
Эталон ответа: 50
№
7.4.0.4./2
УС 1
А
Время: 1 мин.
Вид деформации, испытываемый люлечной подвеской тележки КВЗ-ЦНИИ:
а) сжатия
б) кручения
в) растяжения
г) изгиба
Эталон ответа: в)
№
7.4.0.4./3
УС 4
А
Время: 3 мин.
Степень статической неопределенности проушины люлечной подвески тележки КВЗ-ЦНИИ.
а) 1
б) 2
в) 3
г) 4
Эталон ответа: б)
№
7.4.0.4./4
УС 2
А
Время: 1 мин.
Вид деформации, испытываемый люлечной подвеской тележки КВЗ-ЦНИИ
Эталон ответа: растяжение
№
7.4.0.4./5
УС 3
А
Время: 3 мин.
Напряжения в опорном валике D=60 мм тяги люлечной подвески тележки КВЗ-ЦНИИ от силы Рп=169,56 кН
Эталон ответа: 60
8.1.1.1./1
УС 2
А
Время: 1 мин.
Автосцепки, допускающие относительные вертикальные перемещения корпусов в сцепленном состоянии
Эталон ответа: нежесткие
№
8.1.1.1./2
УС 2
А
Время: 1 мин.
Тип нежесткой автосцепки четырехосного грузового вагона
Эталон ответа: СА-3
