Умовні позначення
1 – Прапор миротворчих сил
2 – Спостережна вежа білого кольору зі знаком миротворчих сил і номером сП
3 – Оборонні позиції
4 – Земляний вал (кам’яна стінка)
5 – Дротове загородження
6 – Сигнальні міни
7 – Чергова машина
8 – Укриття для техніки (за кам’яною стінкою або окопах)
9 – Житлове приміщення зі стінами білого кольору (корімет, бунгало) за стінкою з бетонних блоків (палатка УСБ в укритті)
10 – Місце для сміття
11 – Туалет
12 – Сховище ПММ
13 – Сховище МТЗ
14 – Місце вартового на вході
15 – Шлагбаум
16 – Пересувні загородження
17 – Перешкоди (залізобетонні вироби, їжаки і т. ін.)
18 – Перешкоди для унеможливлення об’їзду
19 – Рухомі стрічки з шипами
20 – Інформаційно-вказівні знаки, знаки обмеження швидкості
21 – Вертолітна площадка
22 – Документація та оснащення сП:
карта району спостереження з позначеними на ній районами особливої уваги;
панорамні фотографії або схеми із позначенням характерних місцевих предметів і відстаней до них;
журнал реєстрації спостережень;
графік чергування;
інструкції про порядок застосування зброї, оповіщення і підйому за тривогою, план оборони і підсилення;
план евакуації, дій під час пожежі, затримання порушників і їх конвоювання, щодо застосування і обслуговування наявної техніки та обладнання;
план охорони та оборони сП; довідник з малюнками літаків, вертольотів, танків, БМП, що використовуються сторонами, які беруть участь у конфлікті, а також типове обмундирування і знаки розпізнавання;
бланки повідомлень і доповідей; біноклі;
прилади нічного бачення; радіостанції і телефонні апарати з відповідними таблицями частот і переговорних таблиць;
ракетниці з комплектом ракет різних кольорів, ручні гранати, сигнальні міни, гранати зі сльозоточивим газом, димові шашки, боєприпаси до табельної особистої зброї;
запаси сухих пайків і питної води, індивідуальних медичних пакетів і медикаментів від різних хвороб, акумуляторних батарей.
Крім того, на сП повинно бути джерело автономного електроживлення потужністю, яка забезпечує роботу прожекторів і засобів зв'язку, та засоби пожежогасіння; колючий дріт, матеріал для створення загороджень на загрозливих напрямках.
Додаток 29
РУХОМИЙ СПОСТЕРЕЖНИЙ ПУНКТ (варіант)
|
СП 5 3 3 2 Огляд
важливого об’єкту КПП КПП 1
мв 5 5 Спостереження
за берегом річки з місця 5 Затримка
для огляду та вилучення зброї КПП 4 |
Умовні позначення
1 – Ділянка відповідальності
2 – Маршрут руху
3 – Місця виконання завдань
4 – Оборонна позиція 1 мв
5 – Місця розміщення стаціонарних КПП, сП
Додаток 30
МЕХАНІЗОВАНЕ ВІДДІЛЕННЯ ПІД ЧАС ПАТРУЛЮВАННЯ (варіант)
|
сП СтП 6 9 9 8 8 8 7 7 7 7 7 КПП 9 5 |
Умовні позначення
1 Стрілець
2 Стрілець з собакою
3 Старший патруля (СтП)
4 Стрілець з радіостанцією
5 Спостережний пункт (сП)
6 Контрольно-перепускний пункт (КПП)
7 Можливі напрямки дій конфліктуючих сторін
8 Основний маршрут патрулювання
9 Додатковий маршрут патрулювання
Додаток 31
ФОРТИФІКАЦІЙНІ СПОРУДИ
Рис. 1. Окоп для стрільби з автомата лежачи
На влаштування окопу за допомогою піхотної лопати потрібно 0,5 люд/год.
Рис. 2. Окоп для стрільби з автомата стоячи
На влаштування окопу за допомогою саперної лопати потрібно 8,5 люд/год. Матеріали: круглий ліс – 0,4 м3, дріт – 1,5 кг.
Рис. 3. Окоп для двох стрільців
На влаштування окопу за допомогою піхотної лопати потрібно 10 люд/год. Матеріали: круглий ліс – 0,5 м3, дріт – 1,5 кг.
Рис. 4. Винесений окопчик для стрільця з нішею та перекритою бійницею
На влаштування окопчика за допомогою піхотної лопати потрібно 10 люд/год. Матеріали: круглий ліс – 0,5 м3, дріт – 3,0 кг.
Рис. 5. Окоп з протиосколковим покриттям для стрільби з кулемета:
а – загальний вигляд; б – план, розріз
На влаштування окопу потрібно 18 люд/год. Матеріали: круглий ліс – 1,5 м3, дріт – 5,0 кг.
Рис. 6. Окоп для стрільби з кулемета стоячи
На влаштування окопчика за допомогою піхотної лопати потрібно 10 люд/год. Матеріали: круглий ліс – 0,4 м3, дріт – 1,5 кг.
Рис. 7. Винесений окопчик з майданчиком для стрільби з кулемета (варіант)
На влаштування окопчика за допомогою піхотної лопати потрібно 11 люд/год.
Рис. 8. Окоп для ручного протитанкового гранатомета
Цифра в дужках відноситься до окопу для реактивного вогнемета.
На влаштування окопу потрібно 7 люд/год. Матеріали: круглий ліс – 0,4 м3, дріт – 1,5 кг.
Рис.9. Окоп для бойової машини піхоти з круговим обстрілом
У разі потреби ведення вогню зі стрілецьких бійниць машин бруствер у секторі обстрілу повинен бути + 40 см.
На влаштування окопу потрібно 32 люд/год, із застосуванням землерийної машини ПЗМ-2 – 0,3 маш/год та 8 люд/год без щілини (бліндажа).
Рис 10. Окоп для виробу 9К111 (9К115)
Для влаштування окопу саперною лопатою потрібно 16 люд/год. Матеріали: круглий ліс – 0,7 м3, дріт – 1,5 кг.
Рис. 11. Окоп для бронетранспортера
На влаштування окопу потрібно 65 люд/год, із застосуванням землерийної машини ПЗМ-2 – 0,6 маш/год та 12 люд/год без щілини (бліндажа). Для БТР-60П у секторі стрільби бруствер не влаштовується.
Рис. 12. Окоп для танка з круговим обстрілом
На влаштування окопу (без бліндажа) за допомогою танка з бульдозерним обладнанням потрібно 0,6 маш/год та 5 люд/год.
Рис. 13. Позиція відділення (послідовність обладнання вручну):
а – улаштування одиночних окопів для стрільби лежачи, маскування БМП (БТР) під фон місцевості; б – заглиблення окопів до 1,1 м, улаштування ніш для особового складу і парних окопів з нішами (улаштовуються в разі потреби), початок відривання окопу для БМП (БТР)
в – сполучення одиночних та парних окопів траншей глибиною 0,6 м в окоп на відділення, закінчення відривання окопу для БМП (БТР); г – заглиблення траншеї до 1,1 м, улаштування запасних бійниць та площадок бліндажа або “перекритої щілини”, примкнутих окопчиків, перекритих бійниць, ніш для боєприпасів, відривання та маскування окопу для БМП (БТР) на запасній позиції, відривання ходу сполучення до окопу БМП (БТР) на основній позиції, до КСП взводу і далі в тил.
На обладнання позиції відділення за допомогою піхотної лопати потрібно 300 – 400 люд/год, саперної лопати – 150 – 200 люд/год.
Рис. 14. Обладнання позиції відділення на ділянці траншеї, відритій землерийною машиною
Якщо перед траншеєю наявні мертві простори, можуть додатково влаштовуватися винесені окопчики для стрілецької зброї. На обладнання позиції за допомогою піхотної лопати потрібно 160 – 240 люд/год, саперної лопати – 80 – 120 люд/год.
Рис. 15. Перекрита щілина на відділення (обслугу, екіпаж)
На влаштування окопу потрібно 24 (20) люд/год. Матеріали: круглий ліс –
2,7 (2,3) м3, дріт – 4 кг.

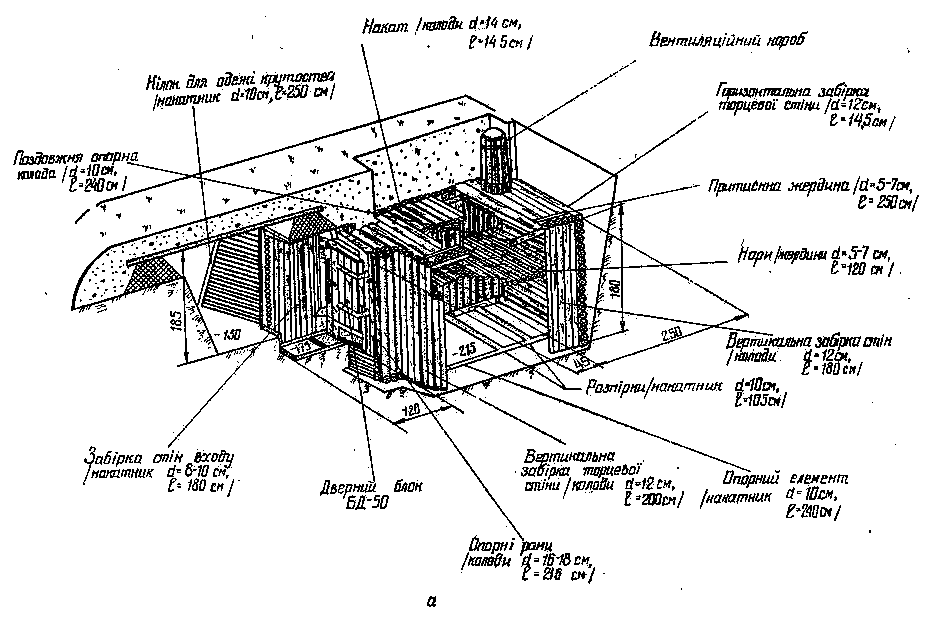

Рис. 16. Бліндаж безврубочної конструкції:
а – загальний вигляд; б – поздовжній розріз
На влаштування бліндажа потрібно 90 люд/год. Матеріали: круглий ліс – 4,95 м3, дріт – 6,5 кг, цвяхи – 1,8 кг.
Рис. 17. Відкрита споруда для спостереження командира взводу
На влаштування споруди за допомогою саперної лопати потрібно 5 люд/год.
Рис. 18. Фортифікаційне обладнання КСП взводу
На обладнання КСП потрібно 80 люд/год, 0,6 маш/год. ПЗМ-2. Матеріали: круглий ліс – 7,5 м3, дріт – 8 кг.
Рис.. 19. Споруда для спостереження командира взводу з протиосколковим покриттям:
а – загальний вигляд; б – план розкладки покриття і амбразур
На влаштування споруди за допомогою саперної лопати потрібно 30 люд/год. Матеріали: круглий ліс – 2,5 м3, дріт – 4 кг.
Рис.20. Окоп для гранатомета АГС-17
На влаштування окопу потрібно 15 люд/год. Матеріали: круглий ліс – 0,7 м3, дріт – 1,5 кг.
Рис. 21. Окоп для стрільця-зенітника
На влаштування окопу саперною лопатою потрібно 8,5 люд/год. Матеріали: круглий ліс – 0,5 м3, дріт – 1,5 кг.
Рис. 22. Окоп для виробу 9К11
На влаштування потрібно 18 люд/год. Матеріали: круглий ліс – 0,7 м3, дріт – 1,5 кг.
Рис. 23. Окоп для станкового протитанкового гранатомета СПГ-9М
На влаштування окопу потрібно 17 люд/год. За наявності часу ніша для боєприпасів перекривається жердинами діаметром 5 – 7 см. Матеріали: круглий ліс – 0,7 м3, дріт – 1,5 кг.
Рис. 24. Фортифікаційне обладнання опорного пункту механізованого взводу першого ешелону роти (варіант)
На обладнання потрібно 1100 люд/год, 7 маш/год танка з бульдозерним обладнанням. Матеріали: круглий ліс – 45 м3, дріт – 135 кг. При влаштуванні одежі крутостей для 30 % окопів і ходів сполучення додатково потрібно 350 люд/год. Матеріали: круглий ліс – 20 м3, дріт – 120 кг.
Рис.. 25. Фортифікаційне обладнання опорного пункту механізованого взводу другого ешелону роти (варіант)
На обладнання потрібно 1250 люд/год, 7 маш/год танка з бульдозерним обладнанням. Матеріали: круглий ліс – 45 м3, дріт – 135 кг. При влаштуванні одежі крутостей для 30 % окопів і ходів сполучення додатково потрібно 350 люд/год. Матеріали: круглий ліс – 20 м3, дріт – 120 кг.
Рис.26. Маскування бойової техніки в окопі під фон місцевості (варіант)
На маскування потрібно 5 люд/год, табельний маскувальний комплект, місцевий маскувальний матеріал – 0,2 м3.
Рис. 27. Імітація техніки в укритті (окопі) із застосуванням маскувальних засобів
На влаштування потрібно 20 люд/год, маскувального покриття (12 х 18 м) – 1 шт., відбивачів типу ВМК – 4 шт., теплових імітаторів – 2 шт.
