24.Влияние угла наклона снимка на положение точек изобразившегося объекта.
Снимки получ в рез-те фотограф имеют искажение, кот приведит к их разномасштабности.
Осн факторами привод к изм масштаба явл геометр-ми(угол наклона, рельеф местности)
Такие факторы приводят к смещ точек относит их истин положения достиг неск мм.
На точность получ плана влияют и физ факторы(атмосферная рефракция, кривизна земли,не прижим пленки, дисторсия объектира).
Угол наклона снимка всегда положительный. Поэтому знак б г
зависит от знака синуса угла ф. При положительном значении синуса,
т. е. когда г направлен в точку, лежащую выше линии неискаженного
масштаба, величина 8т отрицательна (r<ir°). При отрицательном
значении синуса угла ф, т. е. когда г направлен в точку,
расположенную ниже линии неискаженного масштаба, смещение
положительное (г>>г°). При ф, равном 0 или 180°, б г = 0.
δα- смещение
α≠0
δα=(rc2*Cosφ*Sinα)/f
xc= rc* Cosφ δα=(rc*Sinα*xc)/f
1 α=0 δ=0 2 α≠0 xc=0 φ=90-180o δα=0
3 α≠0 rc=0 δα=0 4 α≠0 rc=xc φ=180o
δα = rc2*Sinα/f
1 α=0 1/m=f/H
2 α≠0 1/m=f/H(Cosα-xo/f*Sinα) xo-расстояние от 0

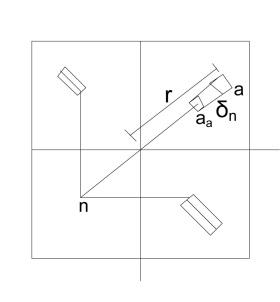

25. Влияние рельефа местности на положение точек изобразившегося объекта
α=0 δn=0a-0ao δn=rh/H смещение точки за рельеф местности
r- расстояние от точки снимка т N (точка надира) h-превышение точки или высота H-высота фотограф (из паспорта)
1 h=0 δn=0 2 h≠0 r=0 δn=0 3 h≠0 r≠0 Hф-> бесконечность δn->0
Масштаб 1/m=f/H 1/ma=f/Hh ∆m=mEo-mn=Hф/f-Hф h/f=h/f ∆m=0 h=0
26.Использование аэрофотоснимков для измерительных целей.
Аэрофотоснимок — фотографическое изображение местности, полученное с самолета или другого летательного аппарата.
А. плановый — аэрофотоснимок, полученный при производстве плановой аэрофотосъемки. Отклонение оптической оси АФА от отвесного положения при этом обычно не превосходит 3°, поэтому масштаб планового А. при измерениях, не требующих высокой точности, определяется по той же формуле, что и горизонтального А. В равнинных районах плановым А., если известен его масштаб, можно пользоваться в измерительных целях так же, как и картой, при этом ошибка в определении расстояний не превысит 1—2 мм по сравнению с тем, как если бы А. был горизонтальным.
Если, пользуясь плановым А., требуется определить расстояние на местности так, чтобы ошибка не превышала заданной величины Д, то А. можно пользоваться лишь в пределах окружности, описанной из координатной точки аэрофотоснимка радиусом.
В холмистой местности в положение точек, между которыми определяется расстояние, следует ввести поправки за рельеф; аэрофотоснимки горной местности в измерительных целях могут быть использованы лишь с применением соответствующих фотограмметрических приборов.
Аэрофотоснимок горизонтального участка плоской местности, полученный при отвесном положении оптической оси АФА, представляет собой контурный план этой местности пригодный для различных измерений.
27.Сущность и способы трансформирования снимков.
Трансформированием называется преобразование центральной проекции, которую представляет собой аэронегатив (аэроснимок), полученный при наклонном положении главного оптического луча, в другую центральную проекцию, соответствующую его отвесному положению, с одновременным приведением его к заданному масштабу.
Трансформирование выполняют путем «обратного проектирования» изображения с наклонной картинной плоскости на предметную, соответствующую ортогональной проекции.
В процессе трансформирования полностью исключаются все виды перспективных искажений аэроснимка, вызванных влиянием угла наклона, и разномасштабность смежных снимков, являющаяся следствием изменения высоты фотографирования.
1 Аналитический – основан на преобраз измер коорд точек наклонного снимка к коорд соответ горизонт снимку α=0 . Осущ с помощью использов мощ комп по спец программам фотограм обработ снимков с использ аналит формул прямой и обратной фотограм задачи.
2 Фототрансформирование – Основ на использов спец приборов фототрансформаторов, с помощью кот происход преобраз фотограф изображения в фотоплан.
3 Графический – Осущ путем трансформир взсимопроективных сеток на снимке и на основе, где составлен план.
4 Оптикографический - Прим спец оптикограф прибор – Камера Клара.
Для выполн трансформир нужно иметь не менее 4 опорн точек. Опорн точка – это контурн точка местности геод координат, кот определены. Определение геод коорд ыполн в результате процесса - привязкой снимка.
