18.Элементы центральной проекции.

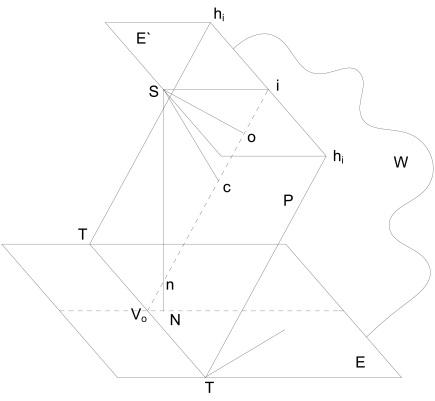

Пространств чертеж линейной перспективф, где куртин плоскость будет позитивной
Е - предметная плоскость, содержащая проектируемые объекты (соответств сним мест-ти или объекту)
Р - картинная плоскость, в которой строится изображение объектов (плоскость снимка);
S - центр проекции (в фотограмметрии - узловая точка объектива);
ТТ - основание картины, или ось перспективы, линия пересечения предметной и картинной плоскостей;
W - плоскость главного вертикала, проходящая через центр проекции S перпендикулярно к предметной E и картинной плоскостям P;
Vo- главная точка основания картины, точка пересечения основания картины ТТ с плоскостью главного вертикала W;
Е' - плоскость действительного горизонта, проходящая через центр проекции S параллельно предметной плоскости;
hihi - линия действительного горизонта, пересечение картинной плоскости и плоскости действительного горизонта;
i - главная точка схода, пересечение линии действительного горизонта hihi с плоскостью главного вертикала;
о - главная точка картинной плоскости (аэроснимка), точка пересечения главной оптической оси с картинной плоскостью
Sо - главная оптическая ось съемочной камеры, проходящая через центр проекции перпендикулярно картинной плоскости (отрезок
Sо равен фокусному расстоянию съемочной камеры /);
n - точка надира, точка пересечения картинной плоскости с отвесной линией, опущенной из центра проекции;
N - проекция точки надира, точка пересечения предметной плоскости с отвесной линией, опущенной из центра проекции (в фотограмметрии отрезок соответствует высоте фотографирования);
с — точка нулевых искажений, точка пересечения биссектрисы
угла наклона картинной плоскости, отсчитываемого в точке S, с главной вертикалью;
При постр перспектив точек и линий на пространств чертеже линейн перспективы использ проектир плоскость, она проход через центр проекции S и точку или линию, лежащ в предметной плоскости.
Точка надира картин плоскости n явл точкой схода всех перспектив отвесных линий.
19,.Перспектива точки, прямой и отвесной линии на чертеже линейной перспективы.
Пусть в предметной плоскости дана прямая АВ, и требуется построить ее проекцию аb в картинной плоскости.
Искомая проекция аb лежит в проектирующей плоскости Q, проходящей через центр проекции S и прямую АВ, потому для ее нахождения достаточно построить плоскость и провести проектирующие лучи SА и SВ .
Поскольку прямая АВ принадлежит плоскостям Е и Q, то линией их пересечения является продолжение прямой до ее пересечения с основанием картины ТТ в точке l.
Плоскость Q пересекает плоскость действительного горизонта Е'
по прямой Si причем, отрезок Si параллелен исходной прямой
АВ, поскольку оба они лежат в параллельных плоскостях Е и Е'.
Точки i1 и I принадлежат картинной Р и проектирующей Q плоскостям, и потому соединяющая их прямая i1l является линией пересечения плоскостей Р и Q.
Теперь для нахождения искомой проекции аb достаточно провести проектирующие лучи SА и SВ, пересечение которых с линией i11 даст точки а и b.
Точка i1 называется точкой схода перспективы прямой предметной плоскости АВ, линия i11 - направлением перспективы этой прямой, а точка l - двойной. Заметим, что точка i1 является проекцией бесконечно удаленной точки прямой АВ, так как является точкой пересечения картиннои плоскости с проектирующим лучом, проведенным из центра проекции в эту бесконечно удаленную точку. Поэтому главную точку схода i называют точкой схода проекций прямых предметной плоскости, параллельных проекции главной вертикали, а линию действительного горизонта hihi- геометрическим местом точек схода проекций всех прямых предметной плоскости.
Исходя из изложенного, для построения перспективы прямой предметной плоскости необходимо выполнить следующие действия:
•найти двойную точку, продолжив исходную прямую до
пересечения с основанием картины;
•отыскать точку схода проекции прямой, проведя параллельную
ей линию из центра проекции до пересечения с линией действительного горизонта;
•провести направление перспективы, соединив двойную точку с
точкой схода;
•провести в концы прямой предметной плоскости проектирующие лучи, пересечение которых с направлением перспективы даст искомую проекцию
Изложенный порядок используется и для отыскания проекций отдельных точек. При этом проектирующая плоскость проводится через исходную точку предметной плоскости, центр проекции и главную точку схода. Для отыскания искомой проекции нужно провести через исходную точку А прямую параллельно проекции главной вертикали до пересечения с основанием картины ТТ, соединить полученную двойную точку с главной точкой схода i и провести проектирующий луч SА. Рассмотренный порядок построений предполагает, что проектирующая плоскость проведена через исходную точку А, центр проекции S и главную точку схода i.
