5. Нормирование вибрации

В соответствии с ГОСТ 12.1.012-90 для стандартного нормирования и контроля должны использоваться:

- средние квадратические значения виброускорения, м · с^-2;

- средние квадратические значения виброскорости, м · с^-1;

- уровни виброускорения, дБ;

- уровни виброскорости, дБ.

- амплитуда виброперемещения используется для оценки технологической и внешней вибрации на рабочих местах в производственных помещениях при проектировочных расчетах строительных конструкций в случае гармонической или полигармонической вибрации, у которых в пределах каждой октавной полосы находится не более одной составляющей.

Амплитуды допустимых виброперемещения рассчитаны по допустимым средним квадратические значениям виброскорости, установленным санитарными нормами.

Общая вибрация по источнику ее возникновения подразделяется на категории и типы.

Первая категория - транспортная, которая возникает в результате движения машин по местности, дорогам (тракторы, комбайны и т.д.).

Вторая категория - транспортно-технологическая, воздействующая на операторов машин с ограниченным перемещением только по специально подготовленным поверхностям производственных помещений, промышленных площадок (экскаваторы, краны и т.д.).

Третья категория - технологическая вибрация, воздействующая на человека на рабочих местах стационарных машин или передающаяся на рабочие места, не имеющие источников вибрации. К источникам технологической вибрации относят: станки метало - и деревообрабатывающие, кузнечно-прессовое оборудование, литейные машины, электрические машины, стационарные электрические установки, насосные агрегаты и вентиляторы, оборудование для бурения скважин, буровые станки, машины для животноводства, очистки и сортировки зерна (в том числе сушилки), оборудование промышленности стройматериалов (кроме бетоноукладчиков), установки химической и нефтехимической промышленности и др.

Общую вибрацию категории 3 по месту действия подразделяют на следующие типы:

а) на постоянных рабочих местах производственных помещений предприятий;

б) на рабочих местах на складах, в столовых, бытовых, дежурных и других производственных помещений, где нет машин, генерирующих вибрацию;

в) на рабочих местах в помещениях заводоуправления, конструкторских бюро, лабораторий, учебных пунктов, вычислительных центров, здравпунктов, конторских помещениях, рабочих комнатах и других помещениях для работников умственного труда.

При проведении аттестации рабочих мест по фактору «общая и локальная вибрация» оценку условий труда ведут по корректированным по частоте уровням виброскорости в дБ (для постоянной во времени вибрации) и по эквивалентным (по энергии) корректированным уровням виброскорости в дБ (для изменяющейся во времени вибрации).

6. Измерение параметров вибрации

Для оценки вибрационной нагрузки на оператора точки измерения выбирают в местах контакта оператора с вибрирующей поверхностью.

При измерении общей вибрации вибропреобразователь устанавливают:

- на промежуточной платформе около ног оператора, работающего стоя;

- на промежуточном диске, размещаемом на сиденье над опорными поверхностями оператора, работающего сидя.

Вибропреобразователь устанавливают на промежуточной платформе или диске на резьбовой шпильке. Конструкция промежуточной платформы приведена на рисунке 2.

Конструктивно промежуточная платформа представляет собой металлический диск 1 диаметром 80 мм, высотой 30 мм с тремя точечными металлическими опорами 4 для установки на исследуемый рабочий виброобъект у ног стоящего оператора. В диске расположены крепежные отверстия М5 для установки вибропреобразователя 3 в направлении осей X, Y, Z.

Вибросигнал через промежуточную платформу передается на вибропреобразователь, который преобразует вибросигнал в электрический сигнал. Электрический сигнал по соединительному кабелю (входящему с состав вибропреобразователя) передается в измерительный прибор.

При измерении локальной вибрации с участием человека – оператора вибропреобразователь устанавливают на переходном элементе – адаптере.

Применяемая конструкция адаптера приведена на рисунке 3.

Измерения уровней виброскорости проводят в октавных полосах частот со среднегеометрическими частотами:

- для локальной вибрации: 8; 16; 31,5; 63; 125; 250; 500 и 1000 Гц;

- для общей вибрации: 1; 2; 4; 8; 16; 31,5 и 63 Гц.

Рис.2. Промежуточная платформа:

1 – металлический диск; 2 – шпилька М5; 3 – вибропреобразователь; 4 – металлические опоры

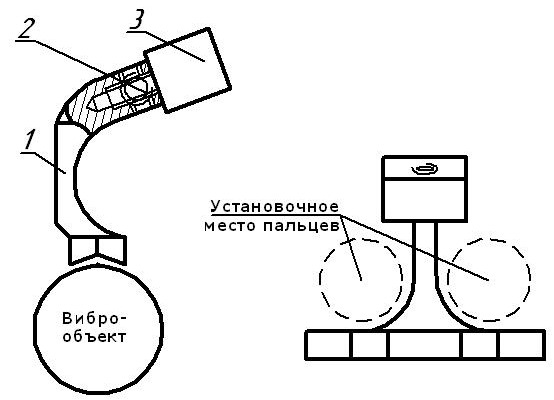

Рис.3. Адаптер-рожок:

1 – корпус адаптера; 2 – шпилька М5;

3 – вибропреобразователь.
