.docОсновные технологические схемы точения:
а – продольное точение; б – поперечное точение; в – точение конических поверхностей; г – осевая обработка; д – нарезание резьбы; Dр – главное движение резания; Ds – движение подачи; - угол поворота оси заготовки; h – смещение задней бабки.
Токарные резцы:
а – проходные и подрезные;
б – расточной;
в – отрезные и канавочные;
г – резьбовой;
д – фасонные круглый и призматический.
Технологическая оснастка для токарных станков:
а – трех кулачковый патрон; б – центры; в - хомутик; г - неподвижный люнет; д – цанговый патрон: 1 – корпус; 2 – заготовка; 3 – кулачки; 4 - конус.
Универсальный токарно-винторезный станок:
1 – станина; 2 – лицевая панель коробки подач; 3 – передняя бабка; 4 – патрон; 5 – защитный кожух; 6 – резцедержатель; 7 – пиноль; 8 – задняя бабка; 9, 10 – наружные и внутренние направляющие; 11 – ходовой винт; 12 – рейка; 13 – ходовой вал; 14 – фартук; 15 - продольные салазки; 16 – поперечные салазки; 17 – поворотные салазки; 18 – тумба.

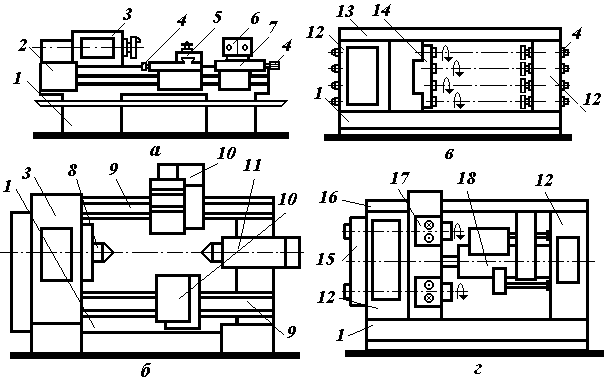

Токарные автоматы и полуавтоматы для обработки заготовок типа «вал»:
а - патронный револьверный станок с многогранной головкой; б - многорезцовый токарный полуавтомат; в - четырех шпиндельный прутковый автомат параллельного действия; г - многошпиндельный горизонтальный прутковый автомат последовательного действия; 1 – станина; 2 – коробка подач; 3 – передняя бабка; 4 – упоры; 5 – поперечный суппорт; 6 – револьверная головка; 7 – револьверный суппорт; 8 – шпиндель; 9 – траверса; 10 – суппорт; 11 – пиноль; 12 – стойка; 13 – поперечина; 14, 15 – шпиндельный блок; 16 – траверса; 17 – поперечный суппорт; 18 – осевой суппорт; стрелками указано вращение шпинделей.
Примеры обработки
Токарные автоматы и полуавтоматы для обработки заготовок типа «диск»:
а - токарно-карусельный станок; б - вертикальный многошпиндельный полуавтомат; в – варианты индексации карусели: 1 – станина; 2 – карусель; 3 – револьверная головка; 4, 10, 12 –коробка подач; 5 – суппорт; 6 – револьверный суппорт; 7 – поперечина; 8 – стойка; 9 – траверса; 11 – боковой суппорт; 13 – шпиндель; 14 – направляющие; 15 – колонна; a, b, c, d, i, f, g, h – позиции; стрелками указаны движения резания.
Пример обработки
Технологические требования
а – нетехнологично; б – технологично.
