Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 21 из 33 |
5) Построение АЧХ и ФЧХ (с помощью AC-Analysis).
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 22 из 33 |
Примеры собранных схем
Исследование транзисторного источника тока
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 23 из 33 |

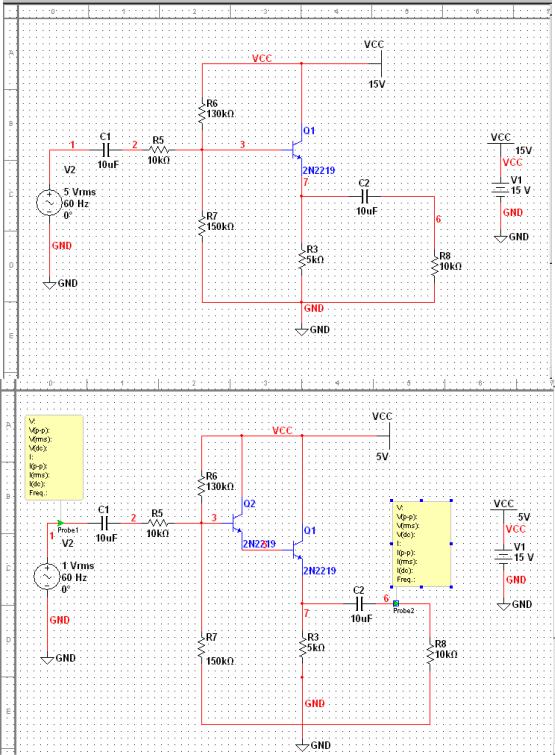

Исследование эмиттерного повторителя
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 24 из 33 |
Зависимость входного и выходного напряжений от времени( красноевходное напряжение,синее-выхожное)
Передаточная характеристика эмиттерного повторителя
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 25 из 33 |
Исследование источников тока на МОП-транзисторах
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 26 из 33 |
Исследование цепей смещения МОП-транзисторов
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 27 из 33 |
Исследование усилителя на МОП-транзисторе
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 28 из 33 |
Зависимость выходного напряжения от времени
АЧХ усилительного каскада
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 29 из 33 |
Исследование дифференциального усилителя на биполярном транзисторе
Исследование дифференциального усилителя на МОП-транзисторе
Описание программы Multisim |
|
Кирина М.,Фомина К. |
стр. 30 из 33 |
Исследование дифференциального усилителя
Передаточная характеристика усилителя для диф. сигнала:
