III. Испытательный стенд
Испытательный стенд включает:
- прототип детекторной сборки ДМНП (ПДС), выполненный на основе ионизационной камеры деления, с линией связи, электронагревателем и датчиком температуры;
- блок обработки сигналов (БОС) ПДС;
- станцию технологического управления (СТУ), выполненную на основе промышленного компьютера и обеспечивающую регистрацию сигналов и управление режимами работы БОС;
- вспомогательную аппаратуру для регистрации формы импульсов и амплитудного спектра детекторов нейтронов – контроллер КВВС-04.03 [4].
Структурная схема ИС приведена на рис.2.
Прототип детекторной сборки ДМНП (ПДС) выполнен на основе камеры деления с линией связи. Камера деления выполняется плоскопараллельными электродами типа КНТ-54-2. Масса урана в камере равна 1г, плотность нанесения на электроды 1 мг/см2. Линия связи изготовлена на основе двойного коаксиального кабеля со стекловолоконной изоляцией типа 2РК50-2-71. Длина линии связи не менее 3 м. Камера деления с линией связи размещаются в герметичном корпусе, наполненном смесью инертных газов давлением до 5 атм.
Прототип детекторной сборки ДМНП должен быть исследован в условиях:
- диапазон температур - от 20ºС до 350ºС;
- диапазон плотности потока нейтронов - от 103 до 1012 n·см-2·с-1.
Для проведения испытаний ПДС при температуре до 350 °С он монтируется в электронагреватель.
Рисунок 2. – Структурная схема испытательного стенда
Для проведения лабораторных и реакторных испытаний аппаратуры разработаны методики измерений и программное обеспечение СТУ, обеспечивающее:
- задание параметров, сбор и архивацию информации, поступающей от БОС с периодом дискретизации от 0,1 до 1 мс для сигналов детекторной сборки (импульсного, флуктуационного и токового измерительных трактов) и с периодом дискретизации 40 мс для служебных сигналов;
- обработку информации и управление нагревателем термокамеры с ПДС;
- оперативное отображение информации по всем сигналам и параметрам (контролируемым и вычисляемым) в реальном времени на экране дисплея в цифровом и графическом виде;
- представление, редактирование и вывод на печать цифровой и графической информации результатов измерений и обработки.
IV. Результаты реакторных экспериментов
Эксперименты по определению характеристик прототипа детекторной сборки ДМНП и широкодиапазонного канала контроля нейтронного потока выполнены на исследовательских реакторах ИРТ МИФИ и ВВР-ц.
На ИРТ МИФИ с использованием полоний-бериллиевого источника нейтронов определены:
- средняя величина заряда «быстрой» компоненты импульса ПДС от нейтронов;
- длительность «быстрой» компоненты импульса ПДС от нейтронов;
- зависимости указанных параметров выше от температуры ПДС.
На реакторе ВВР-ц определялись:
- дискриминационные и вольтсчетные характеристики ПДС;
- наклон плато вольтамперной характеристики при максимальном рабочем значении тока ПДС (1 мА) при значениях температуры от 20 ºС до 350 ºС;
- степень разогрева ПДС при облучении в поле реакторного излучения с плотностью потока нейтронов до 1·1012 n·см-2·с-1;
- изменения тока ПДС после набора флюенса 3·1015 n/см2 при плотности потока нейтронов 1·1012 n·см-2·с-1 в процессе снижения мощности реактора;
- возможности и диапазона контроля изменения мощности реактора до и после набора флюенса.
Диаграммы изменения сигналов БОС в процессе пуска и увеличения мощности реактора показаны на рисунке 3.
Рисунок 3. – Сигналы в измерительных трактах БОС при пуске реактора
Диаграмма процесса разогрева ПДС при облучении в поле реакторного излучения на мощности 5 МВт (плотность потока нейтронов около 1·1012 n·см-2·с-1 показана на рисунке 4.

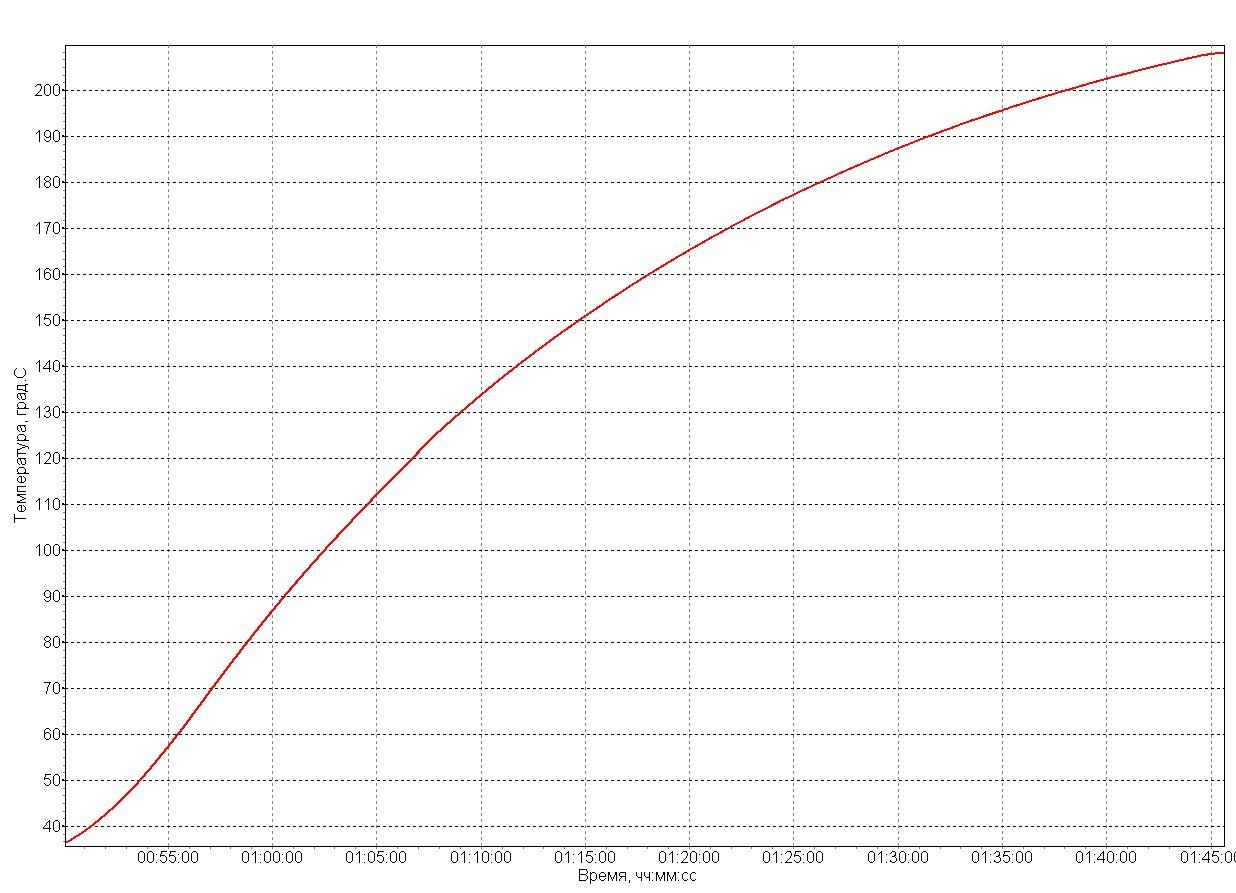

Рисунок 4. - Процесс разогрева ПДС при облучении в поле реакторного излучения
Результаты испытаний:
- средняя величина заряда «быстрой» компоненты импульса составила 1,42·10-13 Кл при T = 25 ºC и увеличилась при нагреве до 1,55·10-13 Кл при T = 350 ºC;
- длительность импульса по уровню 0,1 составила 215 нс и от температуры практически не зависела;
- наклон плато при значении тока ПДС около 0,5 мА до набора флюенса составил:
0,069 %/В при значении температуры 35 ºС;
0,055 %/В при значении температуры 307 ºС.
- наклон плато при значении тока ПДС около 0,5 мА после набора флюенса составил:
0,064 %/В при значении температуры около 100 ºС и флюенсе 1,2·1015 n/см2;
0,078 %/В при значении температуры 35 ºС и флюенсе 1,2·1015 n/см2;
0,060 %/В при значении температуры около 130 ºС и флюенсе 4,2·1015 n/см2;
- измеренное значение токового ЛВС необлученного ПДС при температуре 25 ºС составляет 1,110-8 А и увеличивалось при нагреве до 4,210-7 А при температуре 350 ºС;
- диапазон работы в токовом режиме при подъеме мощности реактора составил полторы декады, а после набора флюенса при останове не более одной декады.
Испытания подтвердили возможность контроля изменения мощности реактора флуктуационными трактами БОС до и после набора флюенса 4,2·1015 n/см2 в диапазоне четырех десятичных порядков при наличии фонового тока ИК до 1·10-4 А.
