4. Определить функциональные блоки приложения, составить схему навигационной системы.
Очевидно, что отдельные функциональные блоки соответствуют работе пользователей с информацией:
по рабочим местам: по общему списку рабочих мест и по конкретному рабочему месту;
по специалистам: по списку специалистов в целом и по конкретному специалисту;
по заявкам: по списку заявок и по данной заявке подробно.
Таким образом, можно вести речь о наличии в приложении трех функциональных блоков и шести экранных форм:
Список рабочих мест;
Конкретное рабочее место;
Список специалистов;
Конкретный специалист;
Список заявок;
Текущая заявка.
В этом случае, с учетом пользовательских сценариев схема навигации по формам может выглядеть следующим образом (рисунок 1).
Цифрами на рисунке обозначены отдельные операции, выполняемые пользователями.
Установить для отдельных функциональных блоков соответствующие им операции и объекты операций. Сгруппировать их в разделы меню. В конкретной среде разработки приложения сформировать меню.
Определим операции, которые должен выполнять пользователь в рамках возможностей, предоставляемых ему приложением (функций приложения):
создание новой заявки;
задание атрибутов поиска и сортировки заявок;
просмотр и редактирование заявки;
назначить специалиста для выполнения заявки;
пометить заявку как выполненную;
просмотр полного списка заявок;
выбор заявки из списка;
просмотр полного списка рабочих мест;
выбор карточки рабочего места из списка;
создание новой карточки рабочего места;
редактирование карточки рабочего места;
задание атрибутов поиска и сортировки для рабочих мест;
просмотр всего списка специалистов;
выбор профиля инженера из списка;
создание нового профиля инженера;
просмотр и редактирование профиля инженера;
формирование отчета за выбранный период для конкретного инженера;
формирование общего отчета отдела;
6 Необходимо сгруппировать операции таким образом, чтобы их группы соответствовали пунктам главного меню. В рассматриваемом примере предлагается сформировать следующие группы.
1.Действия над объектами. (Дать собственное название группе)
В качестве объектов выступают карточка, врач, процедура (таблица 2).
Таблица 2 - Группа Действия
Действия |
Объект |
Примечания |
Создать |
Заявка Рабочее место Инженер |
|
Открыть |
Заявка Рабочее место Инженер |
|
Сохранить |
Заявка Рабочее место Инженер |
|
Выбрать (отобрать для добавления) |
Заявка Рабочее место Инженер |
|
2. Поиск. Специфическое действие, выделено отдельно; объекты – Заявка, Рабочее место.
3. Работа со списками. Объекты – Заявки, Рабочие места, специалисты (таблица 3).
Таблица 3 - Списки
Списки |
Операции |
Примечания |
Заявки
|
Просмотреть весь список Открыть для просмотра/редактирования |
|
Рабочие места |
Просмотреть весь список Открыть для просмотра/редактирования |
|
Специалисты |
Просмотреть весь список Открыть для просмотра/редактирования |
|
4. Стандартными являются такие разделы как Файл и Справка. Их тоже следует включить в главное меню приложения.
Разработка интерфейса информационной системы
Макет информационной системы включает в себя 21 слайд. На первом слайде происходит выбор пользователя.
Рисунок 2 – выбор пользователя
После выбора пользователя открывается окно с таблицей заявок, из данного окна можно производить:
– Создание новой заявки
– Поиск заявок
– Удаление заявок
– Выбор заявки для редактирования
– Переход на таблицу рабочих мест или специалистов
Рисунок 3 – Таблица заявок
Пользователю предоставляется возможность создать новую заявку, выбрать существующую для редактирования, удалить заявку и перейти к другим окнам программы.

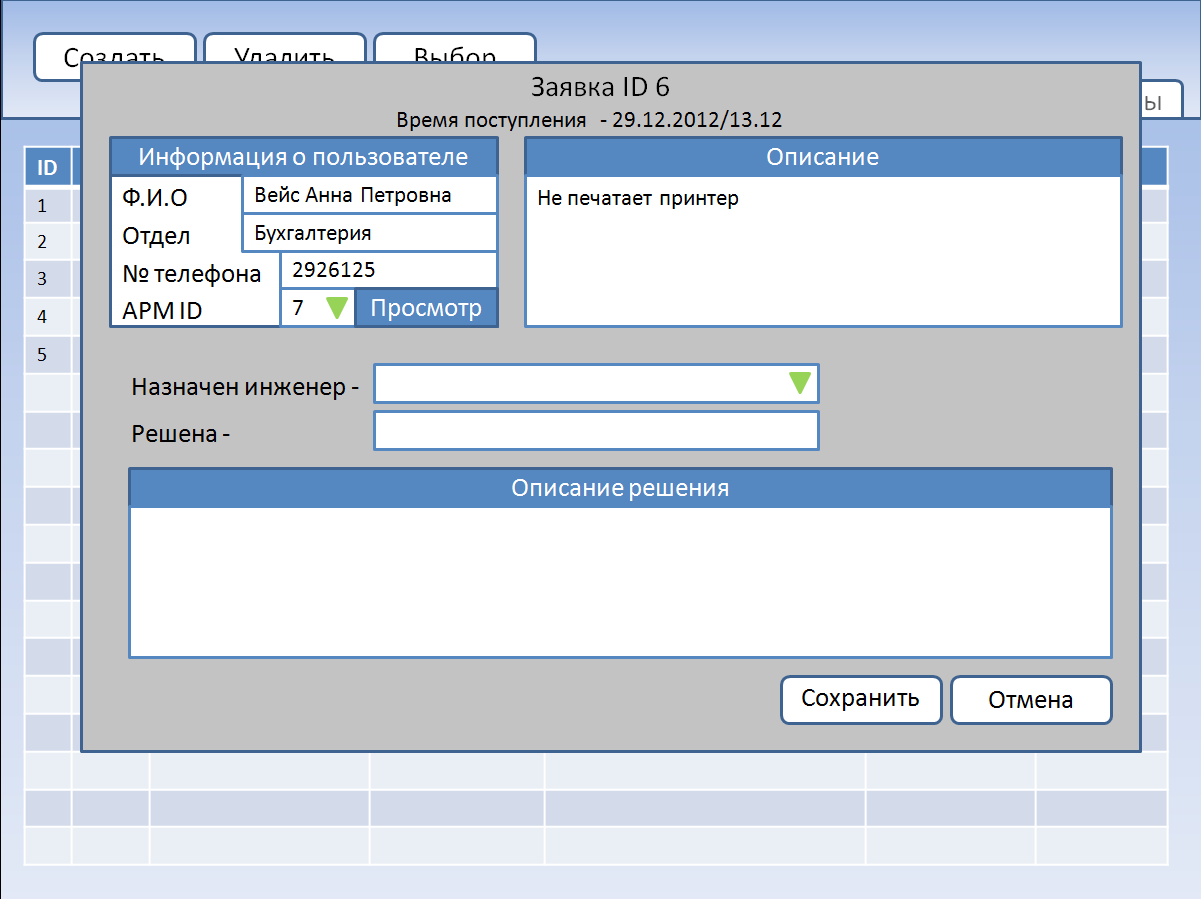

Рисунок 4 – Создание заявки
Пользователь вводит все данные о поступившей заявке.
Рисунок 5 – Просмотр выполненной заявки
