Термоэлектрические термометры.

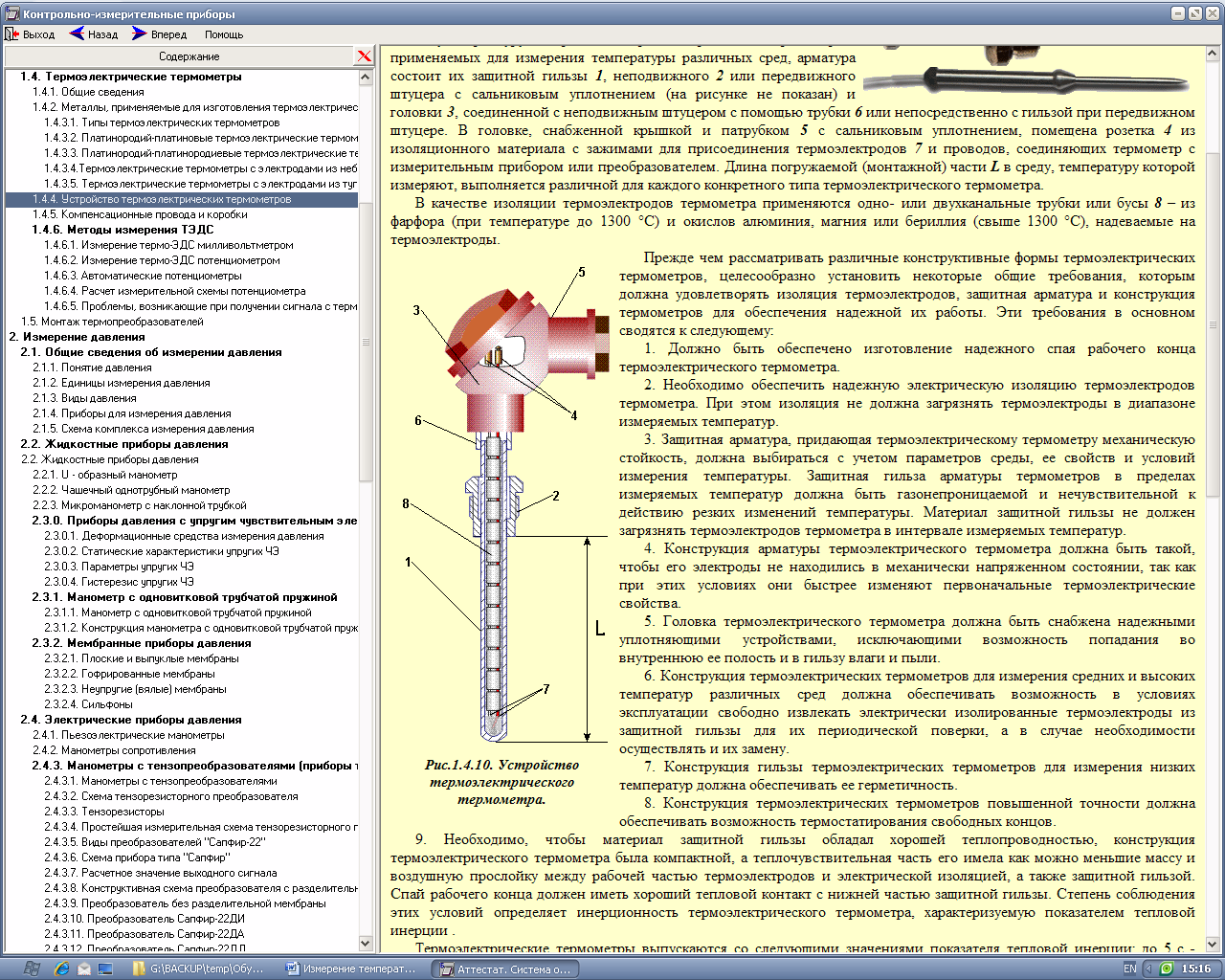

Термоэлектрический метод измерения температур основан на строгой зависимости термоэлектродвижущей силы (термо-э.д.с., ТЭДС) термоэлектрического термометра от температуры. Термоэлектрические термометры широко применяются для измерения температур до 2500°С. Они могут использоваться для измерения температуры от - 200°С, но в области низких температур термоэлектрические термометры получили меньшее распространение, чем термометры сопротивления. Конструктивно термоэлектрический термометр представляет собой две проволоки из разнородных материалов, нагреваемые концы которых скручиваются, а затем свариваются или спаиваются. Термо-ЭДС прямопропорциональна разности температур контактов и зависит от рода металлов. Для защиты от механических повреждений и воздействия среды, температура которой измеряется, электроды термоэлектрического термометра, армированные изоляцией гильзы 1, неподвижного или передвижного штуцера с сальниковым уплотнением 2 и головки 3, соединенной с неподвижным штуцером с помощью трубки 6 или непосредственно с гильзой при передвижном штуцере. В головке, снабженной крышкой и патрубком 5 с сальниковым уплотнением, помещена розетка 4 из изоляционного материала с зажимами для присоединения термоэлектродов 7 и проводов, соединяющих термометр с измерительным прибором или преобразователем. Длина погружаемой (монтажной) части L в среду, температуру которой измеряют, выполняется различной для каждого конкретного типа термоэлектрического термометра. |
|
Измерение давления
Давление относится к числу наиболее
распространенных измеряемых физических
величин во всех отраслях промышленности.
На АЭС давление характеризует процессы
и определяет режимы работы агрегатов.
Давлением определяется толщина стенок
испарителей, трубопроводов и других
элементов оборудования. В сочетании с
температурой давление определяет
параметры пара. Средства измерения
давления в атомной энергетике составляют
около половины общего количества средств
измерения. На АЭС существуют специфические
условия работы приборов для измерения
давления: широкий диапазон измерения
0,550
МПА, высокая температура и радиационные
облучения измеряемой и окружающей
среды, трудности осмотра и замены
первичных преобразователей.
Единицей измерениядавления в СИ
установлен 1Паскаль(Па=Н/м2)
– давление, создаваемое силой в один
Ньютон на площадь в один квадратный
метр.Внесистемными единицамиявляютсямиллиметр ртутного столба((Topичелли)-,физическая (нормальная) атмосфера- 1 ат=760 мм.рт.ст.,бар- 1 бар=105Па.
Виды давления:
Атмосферное (барометрическое) давлениесоздается массой воздушного столба земной атмосферы (Рб).
Избыточное давление характеризуется превышением давления среды над атмосферным: Pи= Pа- Pб.
Вакуумметрическое давление (вакуум, разряжение)- давление среды, недостающего до атмосферного: Pр=Pб- Pи.
Абсолютное давлениесреды равно сумме атмосферного и избыточного давления или разности атмосферного и вакуумного давления: Pа= Pи+ Pбили Pа= Pб- Pр. Если избыточное или вакуумное давления равны нулю, абсолютное давление равно атмосферному.
СИ давления:
Манометр- прибор, измеряющий абсолютное или избыточное давление.
Барометр- прибор, измеряющий атмосферное давление.
Вакуумметр- прибор, измеряющий вакуумметрическое давление.
