Задачи для самостоятельного решения

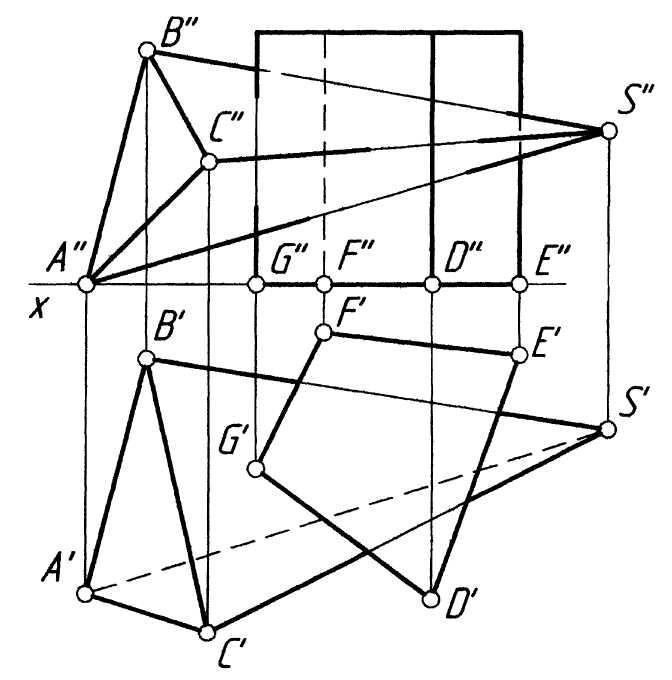

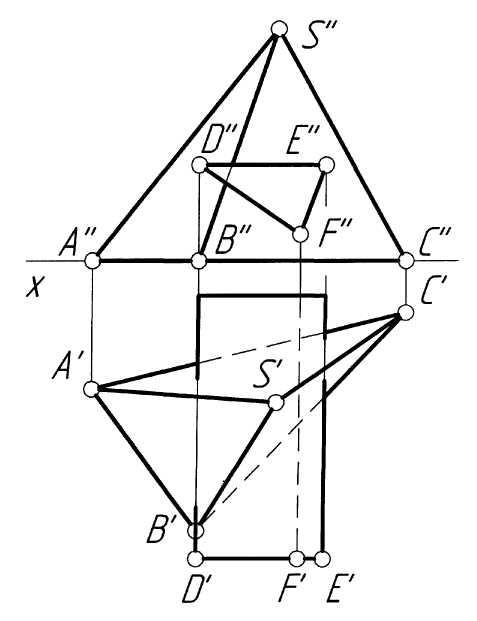

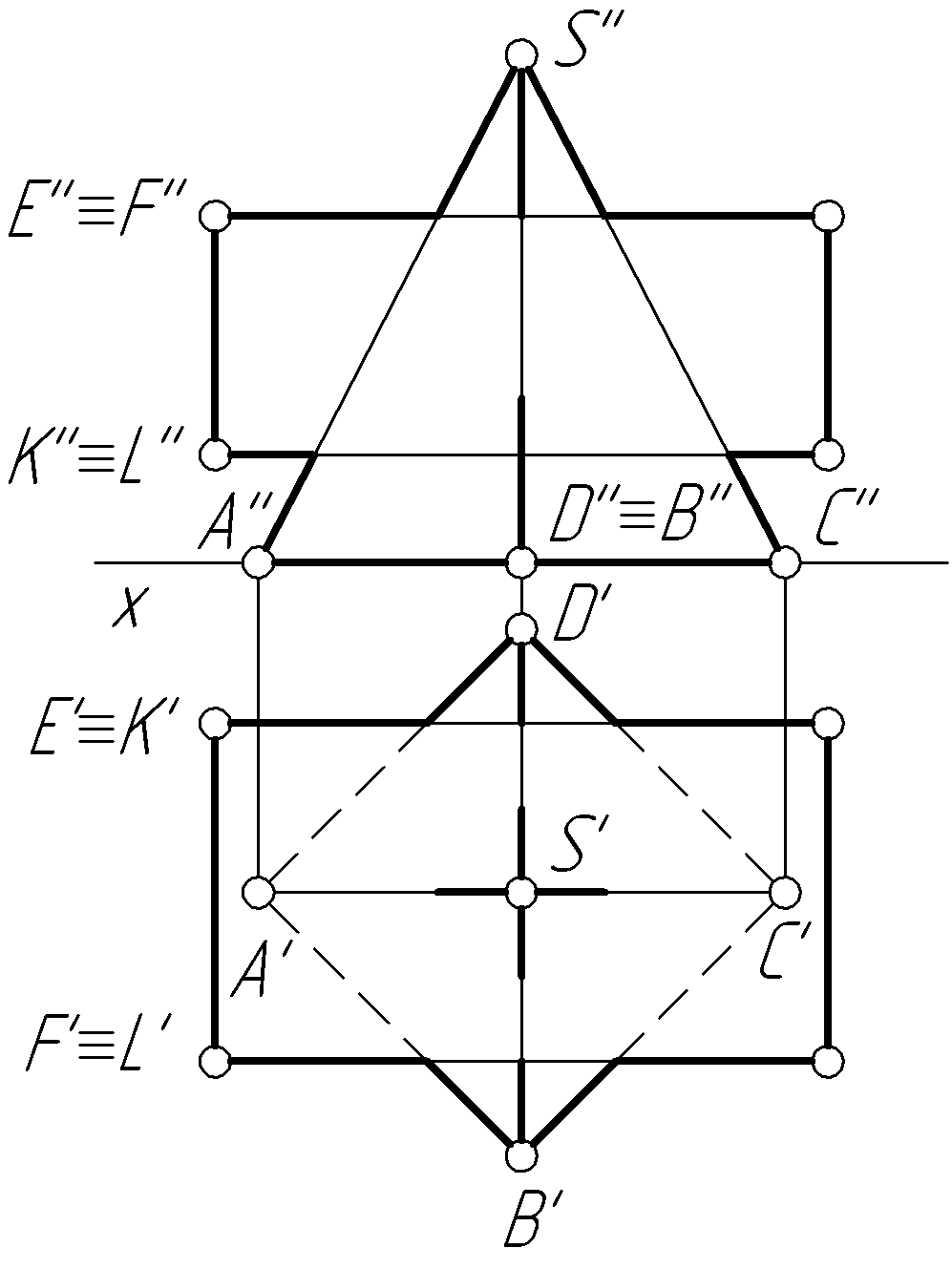

1. Построить проекции линии пересечения заданных поверхностей многогранников (рис. 148). Построить развертки многогранников и нанести на них линию пересечения.
|
|
|
а) |
Рис. 148
|
|
|
|
б) |
в) |
Рис. 148. Продолжение

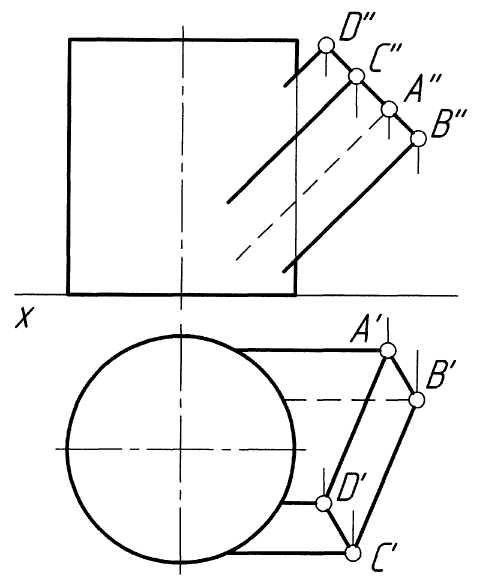

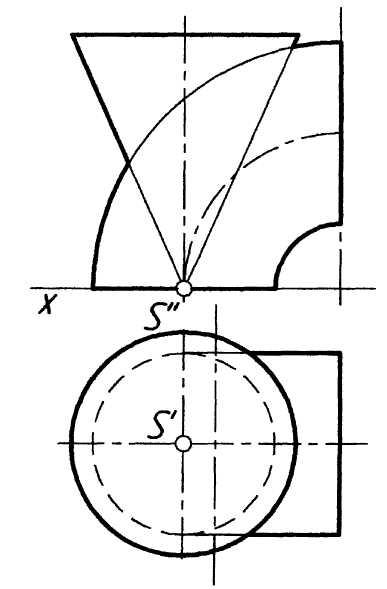

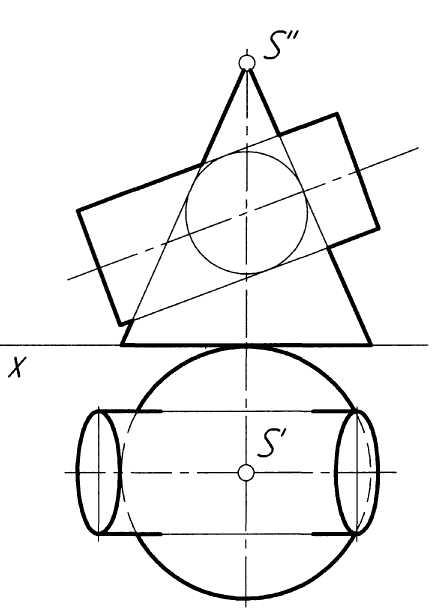

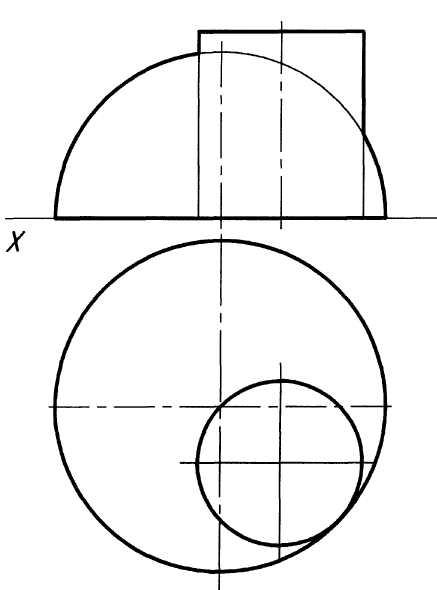

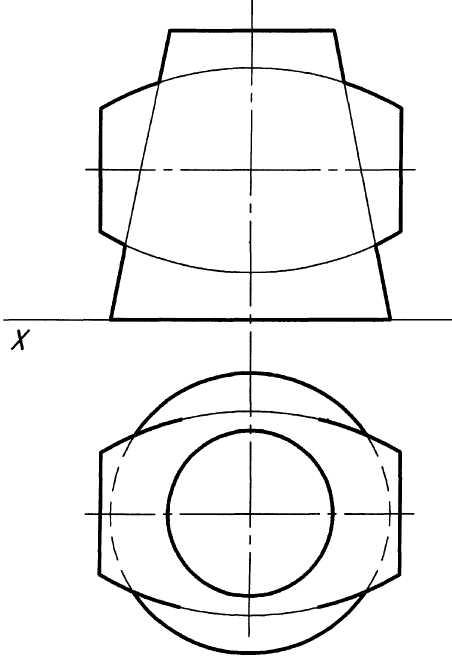

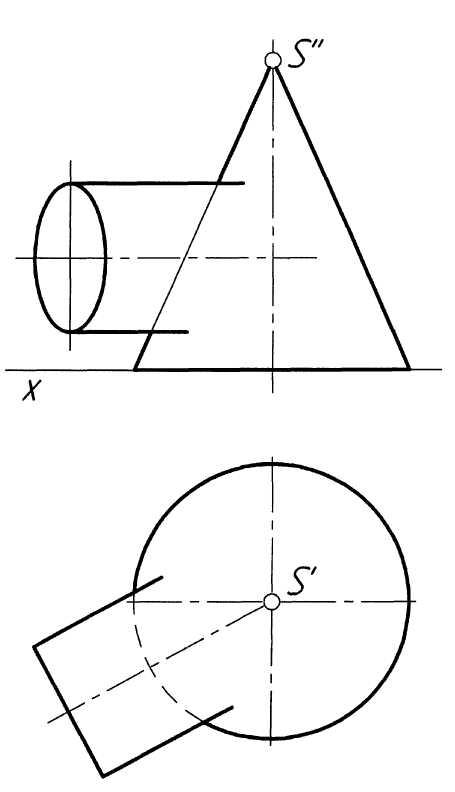

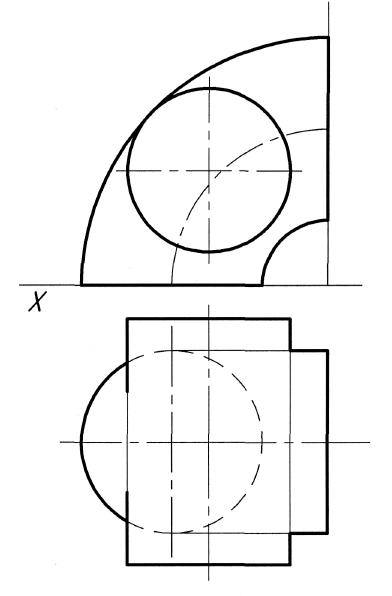

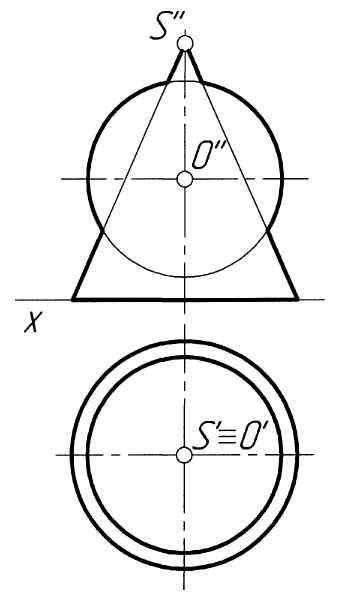

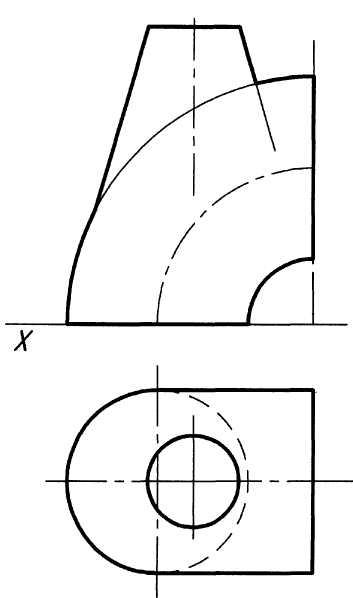

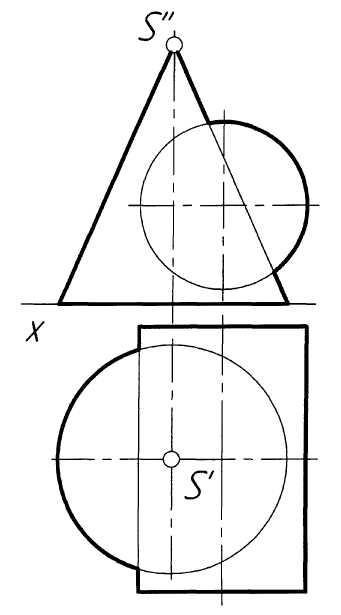

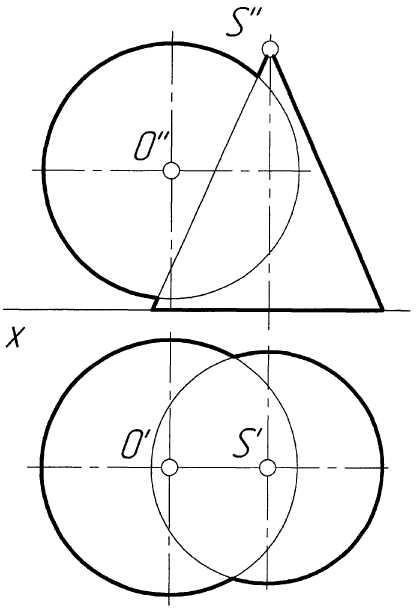

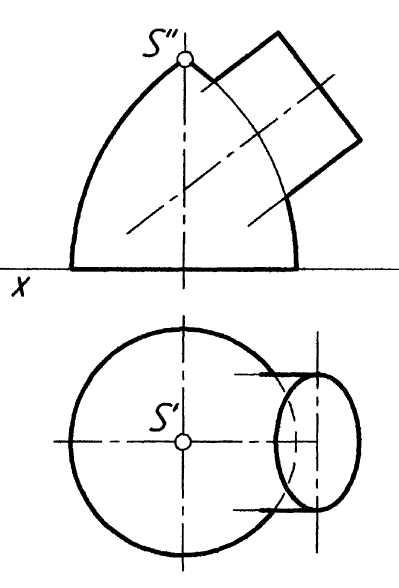

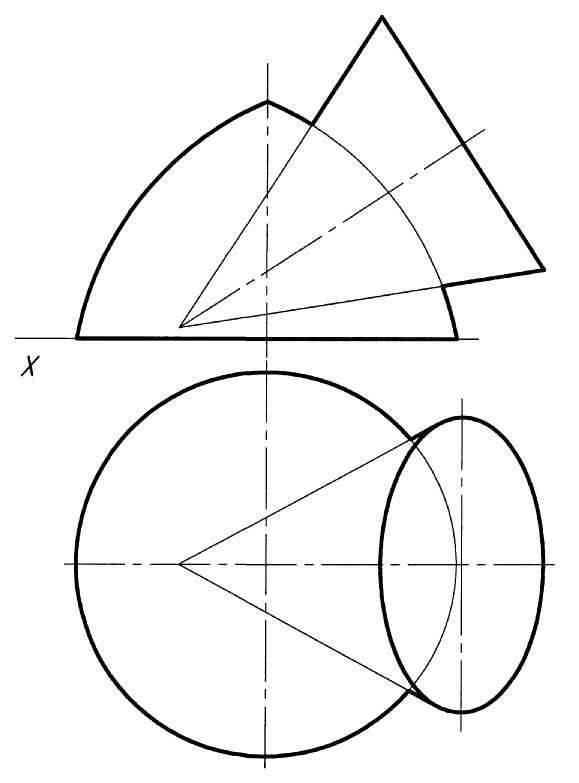

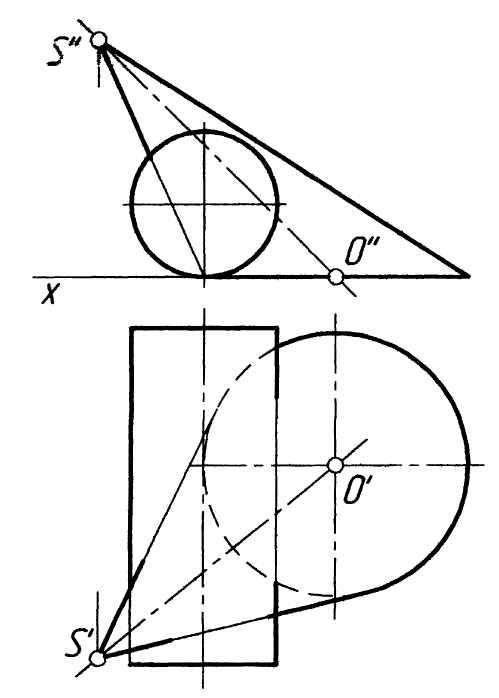

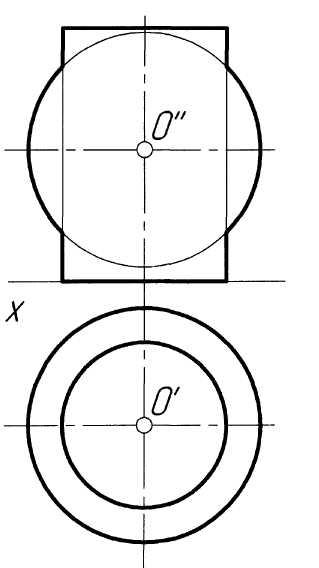

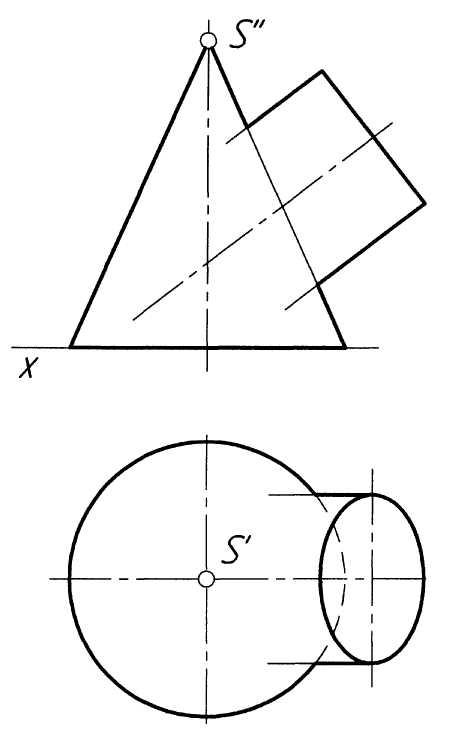

2. Построить проекции линии пересечения заданных поверхностей (рис. 149 – 152). Построить развертки торсовых поверхностей и нанести на них линию пересечения.
|
|
|
|
а) |
б) |
Рис. 149
|
|
|
|
|
в) |
г) |
д) |
Рис. 149. Продолжение
|
|
|
|
а)
|
б)
|
Рис. 150
|
|
|
|
в) |
г) |
|
|
|
|
д)
|
е)
|
Рис. 150. Продолжение
|
|
|
|
ж)
|
з)
|
Рис. 150. Окончание
|
|
|
|
а)
|
б)
|
Рис. 151
|
|
|
|
в) |
г) |
Рис. 151. Продолжение
|
|
|
|
а) |
б) |
Рис. 152
