2.3. Условные знаки топографических материалов

На топографических картах и планах изображают различные объекты местности: контуры населенных пунктов, линии дорог, электропередач, лесные массивы, сельскохозяйственные угодия, гидрографию, сырьевые и топливно-энергетические ресурсы и т.п.

Вышеперечисленное дает полное представ­ление специалисту о местных условиях района. С учетом этого ему предстоит выбрать оптимальный вариант решения при проектировании строительного комплекса, ускорении социально-экономического развития района, охране природы и рациональном использовании ее ресурсов. Карты и планы служат топографической основой, необходимой инже­неру-строителю при решении задач, связанных с промышлен­ным и гражданским строительством, возведением объектов агропрома, гидротехнического, теплоэнергетического и других видов строительства.

Содержание карт и планов представляет собой графические символы - условные знаки, внешне напоминающие форму соот­ветствующих элементов ситуации. Наглядность условных зна­ков раскрывает характер, смысловое содержание изображаемых предметов, дает возможность читать топографические матери­алы. Читать карту, план - значит понимать их содержание изо­браженное условными знаками, уметь описать его своими сло­вами. Это весьма важно для инженера-строителя.

Условные знаки являются обязательными для всех учреждений и организаций.

Условные знаки подразделяют на пять групп: площадные, линейные, внемасштабные, пояснительные и специальные.

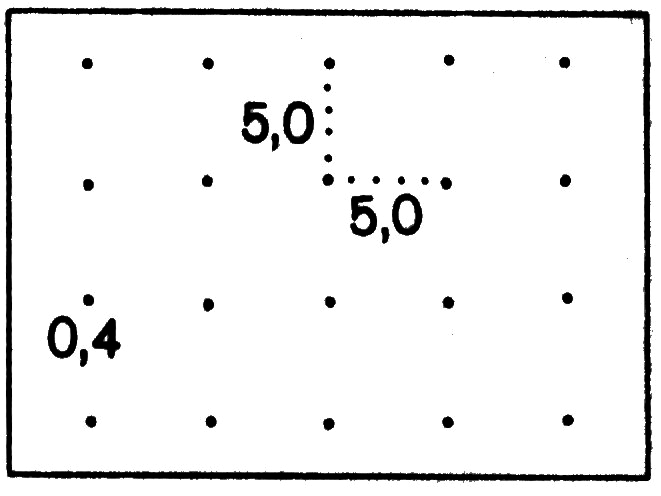

Площадные условные знаки применяют для запол­нения площадей объектов, размеры которых выражаются в мас­штабе карты или плана и ограничиваются контурами, т. е. внешними очертаниями (сельскохозяйственные и природные угодья: пашни, леса, сенокосы, кустарники, пастбища, сады, огороды, и т. п.). Контуры объектов показывают точечным пунктиром, а внутреннее содержание отражают условными зна­ками (рис. 2.5, а).

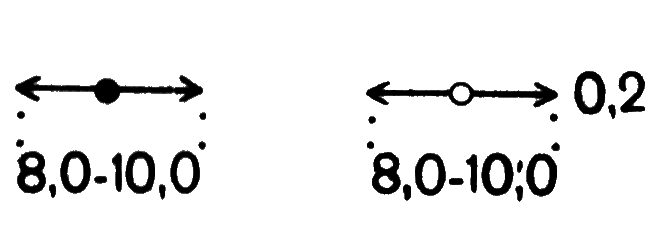

Линейные условные знаки применяют для изображе­ния объектов линейного вида, длина которых выражается в мас­штабе (дорожная сеть, линии связи и электропередач, неши­рокие реки и ручьи и т. п.). Ширина таких объектов в масштабе может не выражаться (рис. 2.5,6).

Рис. 2.5. Условные знаки: а-площадные, б -линейные,

в- внемасштабные,

Внемасштабные условные знаки применяют для изображения местных предметов, которые нельзя выразить в масштабе карты (размеры их меньше точности масштаба), но они имеют значения ориентиров: мосты, отдельно стоящие деревья, колодцы и водные источники, километровые столбы, отдельно лежащие камни и их скопления и др. К внемасштабным относят условные знаки, определяющие местоположение объектов, отображающие их характер и назначение, но по ним нельзя судить об их размерах (рис. 2.5,в).

Пояснительные надписи представляют собой цифро­вые данные, характеризующие элементы ситуации: габариты и грузоподъемность мостов, скорость и направление течения во­дотоков, основную породу деревьев лесных угодий, густоту леса п средние размеры деревьев, ширину шоссейных дорог. Их про­ставляют у основных площадных, линейных и внемасштабных.

Кроме перечисленных условных знаков, являющихся обяза­тельными для всех организаций, выпускающих топографические материалы, имеются специальные условные знаки. Они уста­навливаются соответствующими отраслевыми организациями и применяются для составления специализированных карт и планов.

Внутреннее оформление листа топографической карты и плана любого масштаба завершается внешним, зарамочным. Элементами зарамочного оформления являются пояснительные надписи, цифровой и графический материал, указывающий, в частности, какому участку земной поверхности соответствует данный лист.
