XIV. Теплоизоляционные работы

Объем работ по изоляции мастиками, штучными изделиями, плитами, блоками, листовыми, рулонными и набивными материалами следует исчислять по объему изоляции в деле согласно проекту, без учета толщины слоя штукатурки, кроме изоляции скорлупами и минераловатными оштукатуренными блоками.

При отделке изоляции — штукатурке, оклейке, покрытии, установке каркаса, сетки, а также при ее окраске - должна исчисляться наружная поверхность каждого вид отделки, при этом следует указывать толщину слоя штукатурки.

Площадь изоляции безбалочных перекрытий снизу плитными утеплителями исчисляют раздельно для перекрытий и колонн. При этом изоляция капителей должна учитываться в объеме изоляции перекрытий.

Нормы на изоляцию трубопроводов предусматривают изоляцию труб диаметром до 820 мм. При больших диаметрах следует применять нормы на изоляцию плоских и криволинейных поверхностей.

Марки теплоизоляционных материалов и изделий, а также коэффициенты уплотнения следует принимать по проектным данным.

Нормы затрат труда и машин на изоляцию горячих поверхностей оберточными теплоизоляционными материалами и набивкой теплоизоляционных волокнистых материалов учитывают уплотнение и корректировке не подлежат.

Дополнительный расход теплоизоляционных материалов и изделий, связанный с применением коэффициентов уплотнения, следует учитывать в размерах, указанных в проекте (с учетом технических условий, на проектирование теплоизоляции).

При производстве теплоизоляционных работ на высоте более 10 м (на строительстве дымовых и вентиляционных труб) к заработной плате применять поправочные коэффициенты.

1. Варианты заданий на выполнение практических работ

Ваблица 1. Варианты заданий

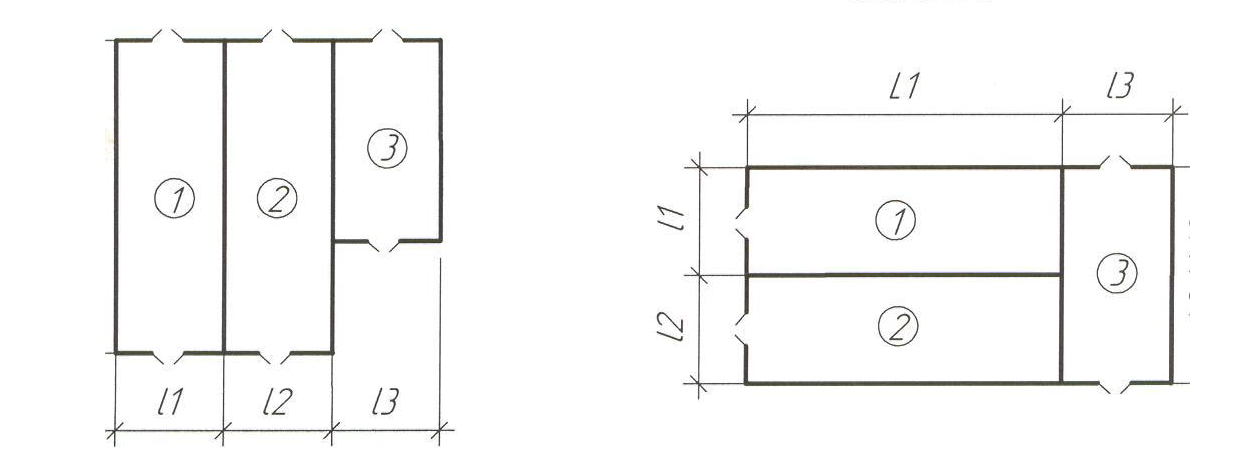

№ варианта	№ схемы	L1	L1	L2	L3
1	1	24	12	18	12
2	1	30	12	18	12
3	1	36	12	18	12
4	1	42	12	18	12
5	1	48	12	18	12
6	1	54	12	18	12
7	1	60	12	18	12
8	1	24	18	12	18
9	1	30	18	12	18
10	1	36	18	12	18
11	1	42	18	12	18
12	1	48	18	12	18
13	1	54	18	12	18
14	1	60	18	12	18
15	1	24	12	12	18
16	1	30	12	12	18
17	1	36	12	12	18
18	1	42	12	12	18
19	1	48	12	12	18
20	1	54	12	12	18
21	2	48	48	12	18
22	2	48	48	12	18
23	2	48	48	12	18
24	2	48	48	12	18
25	2	48	48	12	18

Практическая работа №1

Тема: Подсчёт объёмов работ по подземной части здания «Земляные работы»

Цель: Научиться рассчитывать объёмы земляных работ

Задание: Выполнить подсчёт объёмов земляных работ, в состав которых входит:

1. Срезка растительного слоя грунта с последующей планировкой;

2. Рытьё котлована (траншеи) с ручной доработкой;

3. Уплотнение грунта;

4. Обратная засыпка грунта

Ход выполнения задания

1. Вычертить план здания с указанием всех необходимых размеров;

2. По плану здания вычертить план и разрез котлована с указанием всех необходимых размеров и отметок;

3. Рассчитать объемы земляных работ.

4. Заполнить ведомость объёмов работ.

Исходные данные в таблице №1.

Недостающие данные принять самостоятельно.

Таблица 2 - Ведомость объёмов земляных работ.

Наименование работ	Формула подсчѐта	Ед. изм.	Количество работ
1	2	3	4
Срезка растительного слоя грунта		м3
Ручная доработка грунта		м3
и т. д.

Контрольные вопросы:

1. Какие существуют правила подсчёта земляных работ.

2. Какими механизмами выполняются земляные работы в строительстве?

3. Величина недобора грунта при экскавации котлована.

Практическая работа №2

Тема: Подсчёт объёмов работ по подземной части здания «Устройство фундамента»

Цель: Научиться рассчитывать объёмы работ по устройству монолитных (сборных) фундаментов.

Задание: Выполнить подсчёт объёмов работ по возведению монолитного фундамента, в состав которого входят:

1. Бетонная подготовка.

2. Арматурные работы.

3. Сварочные работы.

4. Опалубочные работы.

5. Бетонные работы.

6. Изоляционные работы.

Ход выполнения задания

1. Вычертить план и разрез фундамента (арматуру принять условно) с указанием всех необходимых размеров;

2. По плану и разрезу рассчитать объемы работ.

1. Заполнить ведомость объёмов работ.

Исходные данные в таблице №1.

Недостающие данные принять самостоятельно.

Таблица 3 - Ведомость объёмов работ по возведению монолитного фундамента.

Наименование работ	Формула подсчѐта	Ед. изм.	Количество работ
1	2	3	4
Бетонная подготовка		м2
Арматурные работы		т
и т. д.

Контрольные вопросы:

1. Какие существуют правила подсчёта арматурных, опалубочных и бетонных работ.

2. Какими механизмами выполняются бетонные работы в строительстве?

3. Для чего выполняется гидроизоляция фундамента?

Практическая работа №3

Тема: Подсчёт объёмов работ по надземной части здания «Монтажные работы»

Цель: Научиться рассчитывать объёмы монтажных работ по возведению железобетонного каркаса промышленного здания.

Задание: Выполнить подсчёт объёмов монтажных работ, в состав которых входит:

1. Монтаж колонн;

2. Монтаж балок покрытия;

3. Монтаж подкрановых балок;

4. Монтаж ребристых плит покрытия;

5. Сварочные работы;

6. Изоляционные работы

Ход выполнения задания

1. Вычертить план и разрез промышленного здания с указанием всех необходимых размеров и отметок.

2. По плану и разрезу рассчитать объемы работ.

3. Заполнить ведомость объёмов работ (таблица 3,5,6)

Исходные данные в таблице №1, 4

Недостающие данные принять самостоятельно

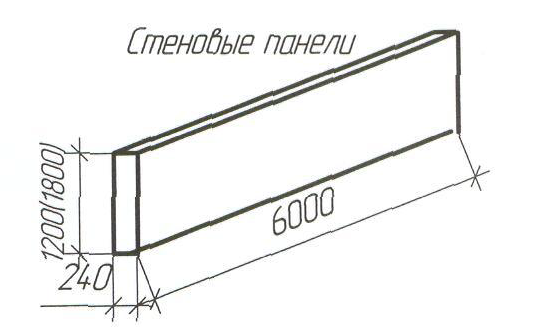

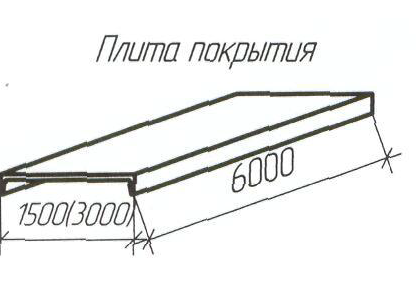

Таблица 4 – Сборные железобетонные конструкции

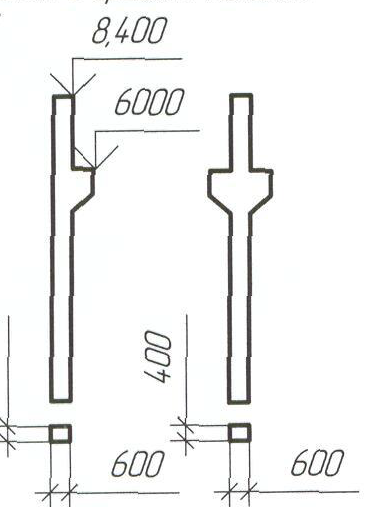

Крайняя и средняя колонны

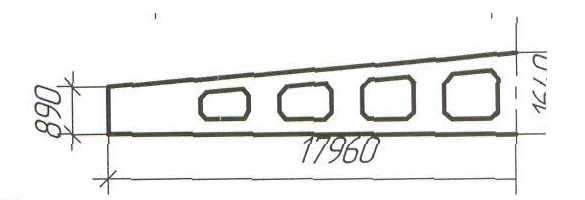

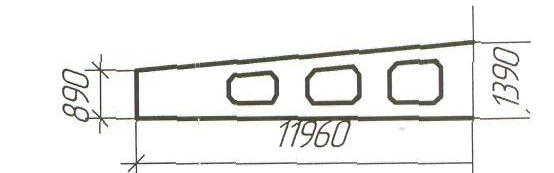

Решетчатые балки для скатной кровли пролетом 12 и 18м

Таблица 5- Подсчет объемов работ по электросварке.

Наименование стыка	Эскиз стыка	Кол-во стыков, шт	Длина шва на 1 стык м	Высота шва, мм	Общая длина шва, м
Стык колонны с фермой			0,3	12
Стык плит с балкой покрытия			0,13	6
Стык подкрановой балки с колонной: горизонт. швов вертик. швов			0,3 0,1	10 10

Таблица 6 - Подсчет объемов бетонных работ

Наименование стыка	Эскиз с размерами	Объем бетона на 1 стык м3	Кол-во стыков или метров шва	Объем бетона или раствора, м3	Всего
Стык колонны с фундаментом		0,1	-
Стык плит перекрытия		-

Таблица 7 - Подсчет объемов монтажных работ

Наименование работ	Формула подсчѐта	Ед. изм.	Количество работ
1	2	3	4
Монтаж колонн крайнего ряда	-	шт.
и т.д.

Контрольные вопросы:

1. Какие существуют правила подсчёта работ при монтаже.

2. Какими механизмами выполняются монтажные работы в строительстве?

3. Для чего выполняется покрытие сварных стыков?

Практическая работа №4

Тема: Подсчёт трудозатрат по подземной части здания «Земляные работы»

Цель: Научиться рассчитывать трудозатраты по выполнению земляных работ на строительстве промышленного здания.

Задание: 1. Выполнить подсчёт трудозатрат по выполнению земляных работ на строительство промышленного здания, используя данные практической работы №1.

2. Заполнить ведомость трудозатрат.

Ход выполнения задания

1. Из таблицы 2 «Ведомость объёмов земляных работ» выписать все работы со своими объёмами.

2. Из сборника ТЕР (Территориальные единичные расценки) или ЕНиР (Единые нормы и расценки) выписать нормы времени в соответствии с видами работ.

3. Составить калькуляцию трудовых затрат (таблица 7).

4. Данные из калькуляции вписать в ведомость трудозатрат (таблица 8)

№	Обоснование по ТЕР (ЕНиР)	Наименование работ	Единица измерения	Объём работ	Трудоёмкость работ			Затраты машинного времени			Состав звена
					нормы на единицу, чел.-ч.	потребное количество на весь объём		нормы на единицу, маш.-ч.	потребное количество на весь объём
						чел.− ч.	чел.−см.		маш.− ч.	маш.−см.	профессия	разряд	кол−во
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1		Срезка растительного слоя грунта	1000 м2
2		Предварительная планировка площадки	1000 м2
3		И т.д.
Итого:

Таблица 7 – Калькуляция трудовых затрат на земляные работы

Таблица 8 - Ведомость трудозатрат

№п/п	Виды работ	ТЕР	Объём работ		Трудоемкость работ			Затраты машинного времени
			ед. изм	кол-во	норма на ед. ч-ч	потребность на весь объём		норма на ед. м-ч	Потребность на весь объём
						ч-ч	ч-дн		м-ч	м-см
А	Земляные работы
1
2
3	И т.д.

Контрольные вопросы:

1. Для чего обсчитываются трудозатраты на строительные работы?

2. Из какого нормативного источника берутся нормы времени на строительные работы?

3. Как считаются трудозатраты на весь объём работ?

Практическая работа №5

Тема: Подсчёт трудозатрат по надземной части здания «Устройство фундамента»

Цель: Научиться рассчитывать трудозатраты по возведению монолитного железобетонного фундамента промышленного здания.

Задание: Выполнить подсчёт трудозатрат по возведению монолитного железобетонного фундамента промышленного здания, используя данные практической работы №2.

Ход выполнения задания

1. Из таблицы 3 «Ведомость объёмов работ» выписать все работы со своими объёмами.

2. Из сборника ТЕР (Территориальные единичные расценки) или ЕНиР (Единые нормы и расценки) выписать нормы времени в соответствии с видами работ.

3. Составить калькуляцию трудовых затрат (форма таблицы 7).

4. Данные из калькуляции вписать в ведомость трудозатрат (форма таблица 8).

Контрольные вопросы.

1. Какие работы входят в состав монолитных работ по устройству фундамента?

2. Как и для каких целей считаются трудозатраты?

3. Где используются трудозатраты?

Практическая работа №6

Тема: Подсчёт трудозатрат по надземной части здания «Монтажные работы»

Цель: Научиться рассчитывать трудозатраты монтажных работ по возведению железобетонного каркаса промышленного здания.

Задание: Выполнить подсчёт трудозатрат по возведению железобетонного каркаса промышленного здания, используя данные практической работы №3.

Ход выполнения задания

1. Из таблица 5,6,7 «Ведомость объёмов монтажных работ» выписать все работы со своими объёмами.

2. Из сборника ТЕР (Территориальные единичные расценки) или ЕНиР (Единые нормы и расценки) выписать нормы времени в соответствии с видами работ.

3. Составить калькуляцию трудовых затрат (форма таблицы 7).

4. Данные из калькуляции вписать в ведомость трудозатрат (форма таблица 8).

Контрольные вопросы:

1. В каких единицах измерения считается сборный железобетон?

2. Для чего составляется калькуляция трудовых затрат?

3. Где в дальнейшем будет использована ведомость трудозатрат?

Практическая работа №7

Тема: Построение графика производства работ

Цель: Научиться строить графики производства работ

Задание: Используя данные практической работы №6 построить график производства работ по форме таблицы 9.

Ход выполнения задания

1. Из практической работы №6 взять все данные необходимые для построения графика производства работ.

2. Построить график производства работ.

Таблица 9 – График производства работ

№ п\п	Наименование работ	Затраты труда	Состав вена	Продолж. дней	Периоды времени
					февраль						март
					18	19	22	24	25	26		1	2	3	4	5	9	10	11	12	15	16	17
1	Монтаж колонн крайнего ряда и т.д.

Контрольные вопросы

1. Для чего разрабатывается график производства работ.

2. Где в дальнейшем будет использован график производства работ?

3. Как считается продолжительность строительного процесса?

Литература:

Основная

1. Организация строительства: Учебник для вузов / Н. Д. Диков – М.: Высшая школа, 2008. – 342с.

2. Технология строительного производства: Учебник для вузов / Б.Ф. Драченко – М.: Высшая школа, 2007. – 458с.

3. Технология строительных процессов Белецкий Б.Ф. – М.: Изд-во АСВ, 2008. – 415с.

Дополнительная

4.Технология возведения зданий и сооружений: Учебник для ВУЗов / Теличенко В.И., 5.Лапидус А.А., Терентьев О.М. и др. – М.: Высшая школа, 2006г. – 320с.
