Лекция 6 - Стали и чугуны
.pdf
Влияние Легирующих элементов на структуру и свойства стали
Упрочнение феррита (стали в незакаленном состоянии)
Устойчивость аустенита (улучшение структуры стали, её прокаливаемости)
Прочность при повышенных и высоких температурах эксплуатации
Коррозионная стойкость
Износостойкость
Особые физические и электрические свойства
31

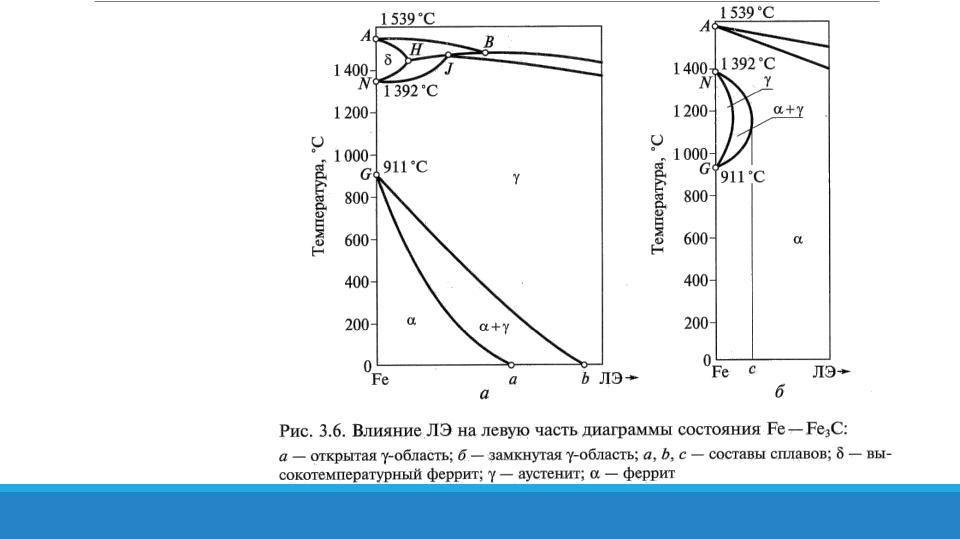

Влияние Легирующих элементов на полиморфные превращения сталей
Аустенитные
Кобальт
Никель
Марганец
Углерод
Азот
Ферритные
Хром
Молибден
Вольфрам
Кремний
Титан
32

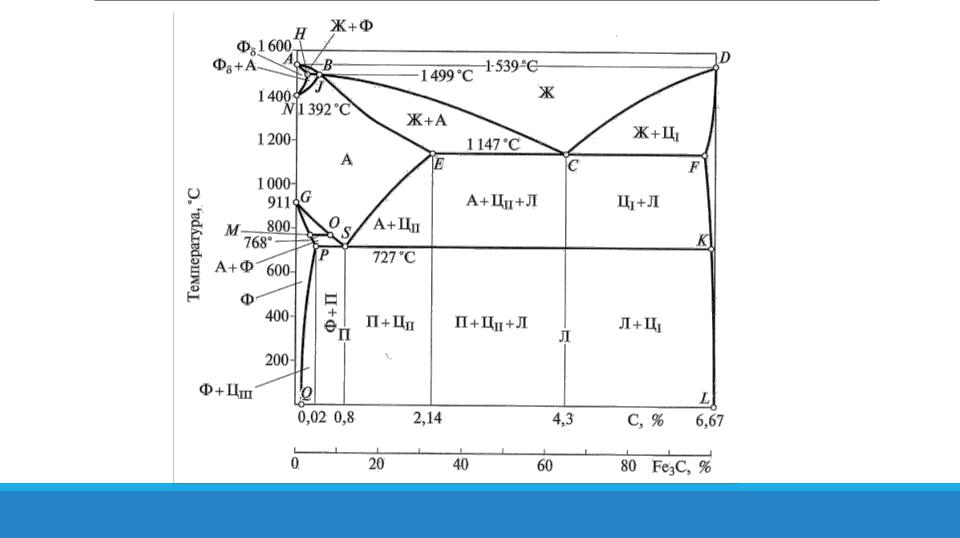

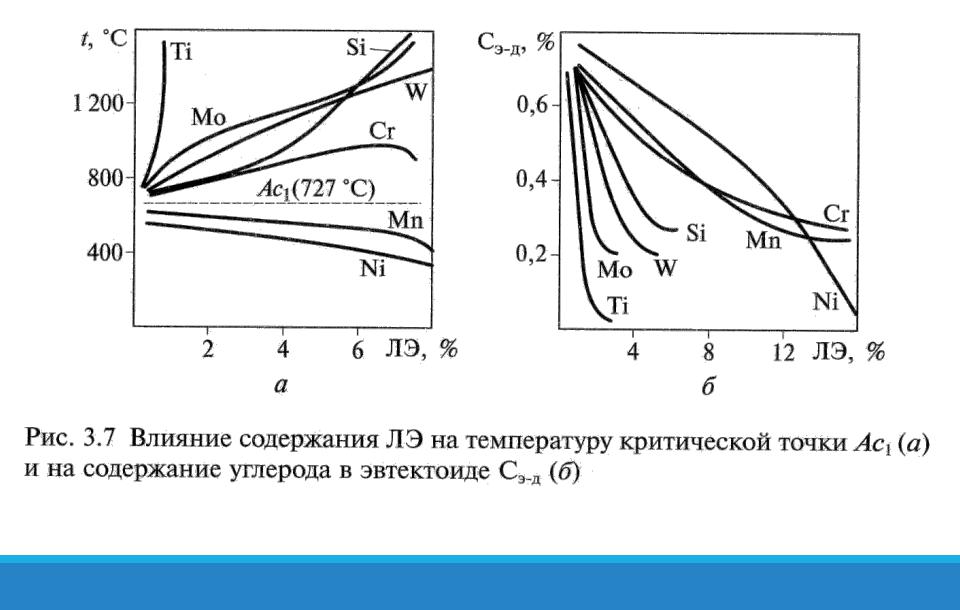

Влияние Легирующих элементов на фазовые превращения сталей
33
34

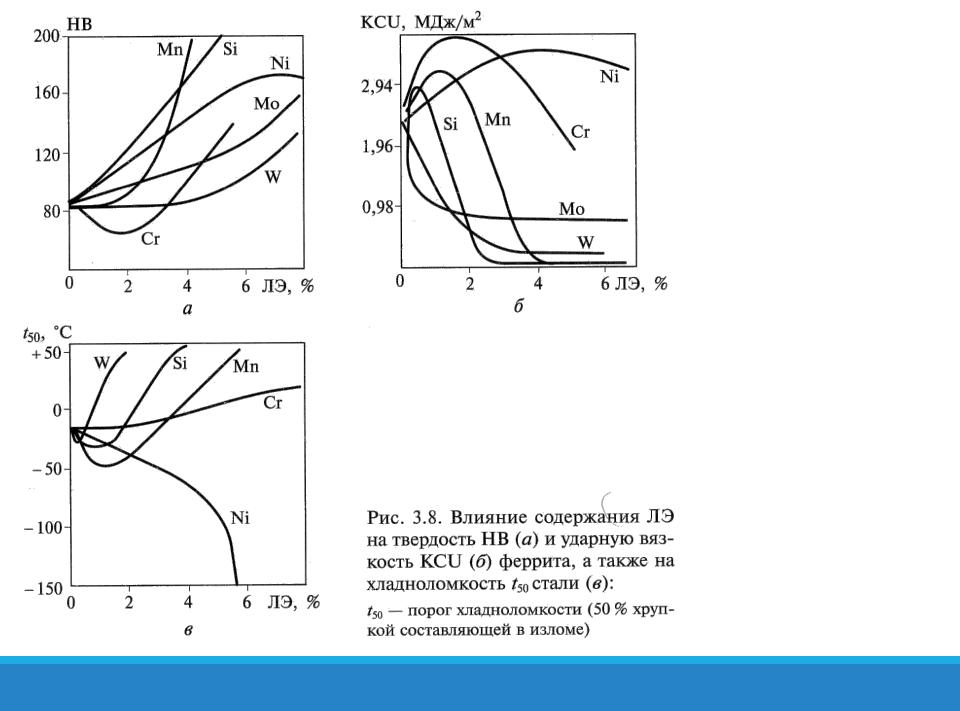

Влияние
Легирования на свойства феррита и аустенита
35

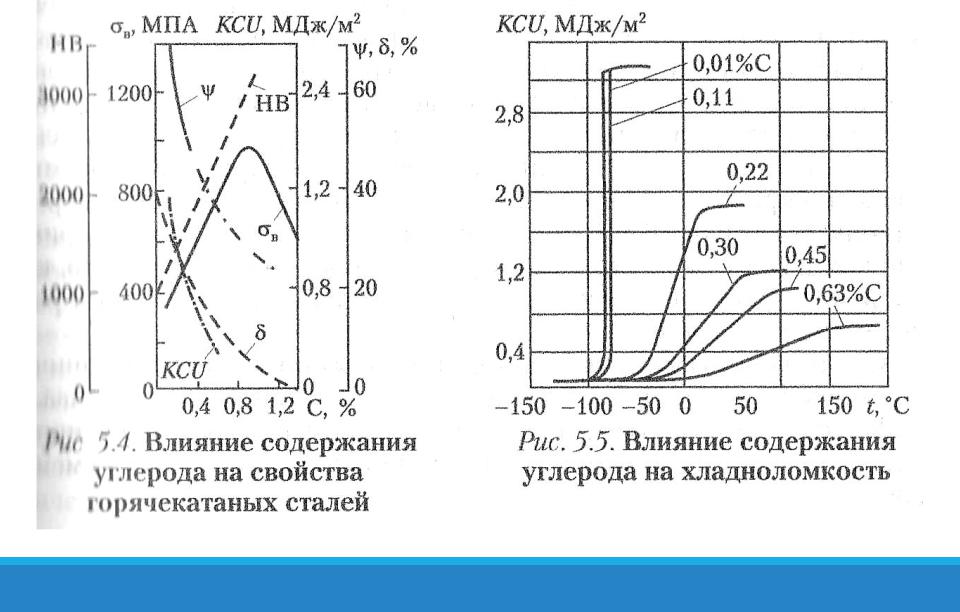

Влияние Углерода на свойства углеродистых сталей
Цементит
Улучшаются: Ухудшаются:
|
Твёрдость |
|
Пластичность |
|
Прочность |
|
Вязкость |
|
Текучесть |
|
Электропроводность |
Магнитная проницаемость
Остаточная индукция
36

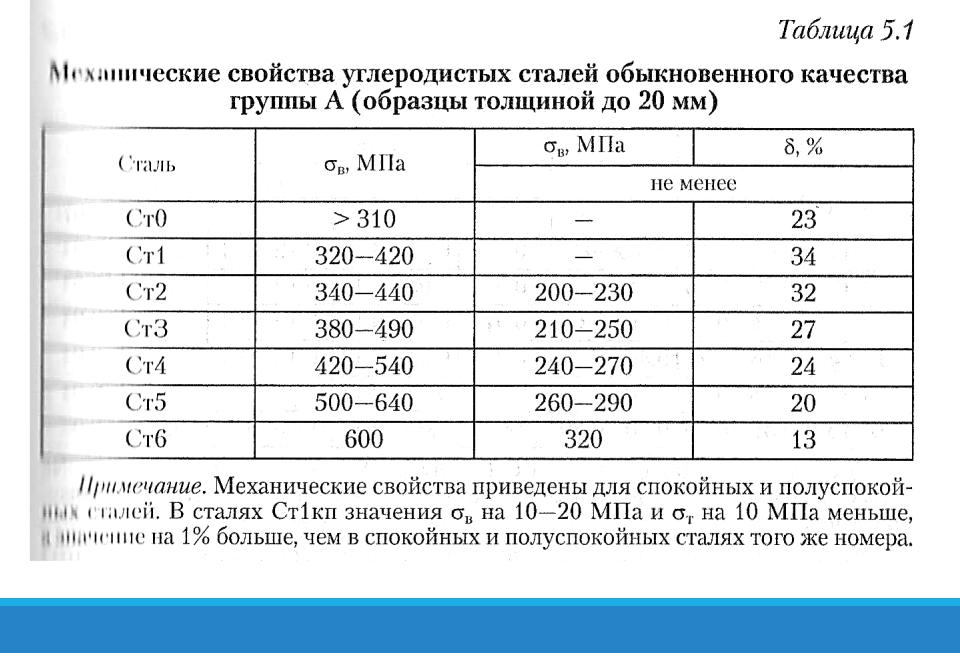

Стали |
По содержанию |
|
углерода |
Низкоуглеродистые < 0.3% С
Среднеуглеродистые 0.3-0.6% С
Высокоуглеродистые > 0.6% С
|
По назначению |
Конструкционные |
Строительные < 0.25% С |
|
|
|
Машиностроительные < 0.8% С |
||
|
|
|
||
|
|
|
|
|
|
|
Инструментальные |
Цементуемые < 0.25% С |
|
|
|
|
Улучшаемые 0.3-0.5% С |
|
|
|
|
Пружинно-рессорные |
|
|
|
|
0.5-0.8 % С |
|
|
|
|
|
|
|
По качеству |
Обыкновенные |
|
|
|
< 0.06% S и < 0.07% P |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Качественные |
|
|
|
|
< 0.04% S и < 0.035% P |
|
|
|
|
Высококачественные |
|
|
|
|
< 0.025% S и < 0.025% P |
|
|
|
По степени раскисления |
Спокойные |
|
|
|
0.15-0.3% Si и 0.002% O2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Полуспокойные |
|
|
|
|
0.05-0.15% Si и 0.01% O2 |
|
|
|
|
Кипящие |
|
|
|
|
0.05% Si и 0.02% O2 |
|
|
|
По структуре |
Доэвтектоидные |
|
|
|
|
феррит + перлит |
|
|
|
|
Эвтектоидные |
|
|
|
|
перлит |
|
|
|
|
Заэвтектоидные |
|
|
|
|
перлит + вторичный цементит |
|
|
|
|
|
|
|
|
|
|
|
|
37
38
39
40
