Деталь
Деталью называется изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций.
Примеры:

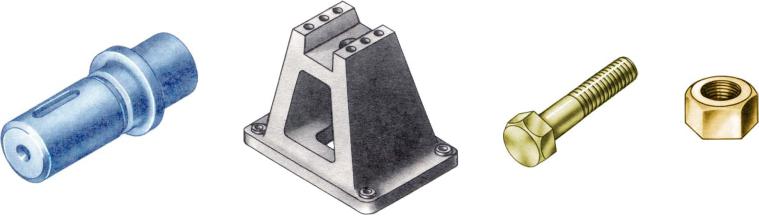

валик из одного куска металла (а), литой корпус (б), пластина из биметаллического листа, хромированный болт (в), гайка с антикоррозионным покрытием (г).
а |
б |
в |
г |
Сборочная единица
Сборочной единицей называется изделие,
составные части которого соединяют между собой на предприятии посредством сборочных операций (свинчиванием, клепкой, сваркой, укладкой и т. п.).
Примеры:

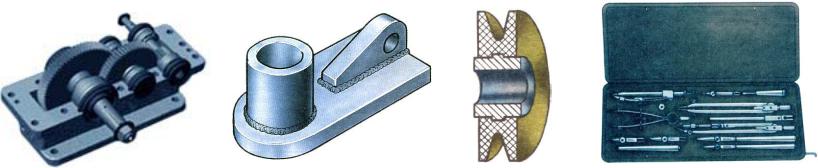

автомобиль, станок, редуктор (а), сварной корпус (б), шкив из пластмассы с металлической арматурой (в), электрооборудование станка, готовальня (г).
а |
б |
в |
г |
Комплекс
Комплексом называются два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными
операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.
Примеры:
цех-автомат, корабль, бурильная установка.
Комплект
Комплектом называются два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих собой набор изделий, которые имеют общее эксплуатационное назначение вспомогательного характера.
Примеры:

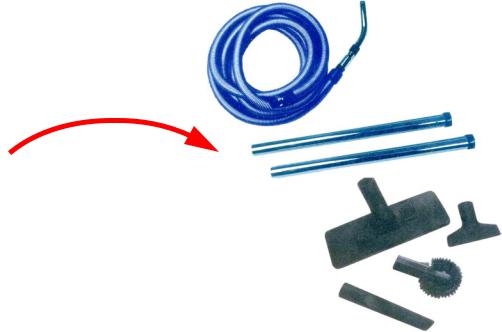

комплект сменных частей, комплект запасных частей, комплект инструмента и принадлежностей и т. п.
Конструкторские
документы
ГОСТ 2.102-68. Виды и комплектность конструкторских документов.
К конструкторским документам относят
графические и текстовые документы,
которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта.
