Практикум по начертательной геометрии
.pdf
20
Продолжение табл. 1
21
Окончание табл. 1
22
Рис. 22
23
3АНЯТИЕ 7
ТЕМА: Линии на поверхностях конуса и цилиндра.
План занятия
1.Аудиторная КОНТРОЛЬНАЯ РАБОТА по теме занятия.
2.Сдача эпюра 1 "Пирамида".
3.Выдача задания на эпюр 2 "Конус".
Домашнее задание
1.Выполнить ЭПЮР 2 "Конус" на формате А3 в соответствии с вариантом задания. Варианты заданий на чертеж конуса даны в табл. 2. Пример выполнения эпюра приведен на рис. 23.
СРОК СДАЧИ эпюра 2 – занятие 8.
СОДЕРЖАНИЕ ЭПЮРА 2: построить три проекции конуса; построить линии, получаемые при пересечении конуса плоскостями; определить видимость построенных линий на плоскостях П1 и П3.
2.Подготовиться по теме занятия 8.
3АНЯТИЕ 8
ТЕМА: Поверхности вращения.
План занятия
1.Решение задач 1, 2.
2.Сдача эпюра 2 "Пирамида".
3.Выдача задания на эпюр 3 "Сфера".
Для решения задач по теме занятия надо знать следующий учебный материал: поверхности вращения; принадлежность точки и линии поверхности.
24
Таблица 2
25

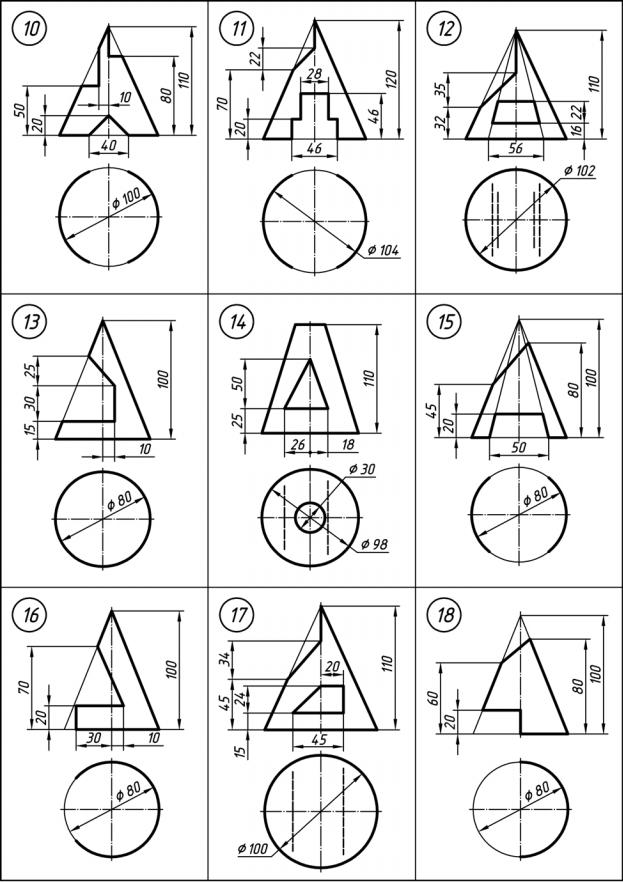

Продолжение табл. 2
26
Окончание табл. 2
27
Рис. 23
28
ЗАДАЧА 1. Построить горизонтальную и профильную проекции сферы и линии (окружности) m, принадлежащей поверхности сферы. Определить видимость построенных линий на плоскостях проекций П1 и П3. Обозначить опорные точки (рис. 24).
ЗАДАЧА 2. Построить очерки тора, заданного определителем (осью i и образующей m). Построить горизонтальную проекцию точки N, принадлежащей поверхности тора (рис. 25) (на чертеже точка задана видимой).
Рис. 24 |
Рис. 25 |
Домашнее задание
1. Выполнить ЭПЮР 3 "Сфера" в тонких линиях на формате А3 в соответствии с вариантом задания. Варианты заданий на чертеж сферы даны в табл. 3. Пример выполнения эпюра приведен на рис. 26.
СРОК СДАЧИ эпюра 3 – занятие 10.
СОДЕРЖАНИЕ ЭПЮРА 3: построить три проекции сферы; построить линии, получаемые от пересечения сферы плоскостями; определить видимость построенных линий и очерков сферы на плоскостях проекций П1 и П3.
29
Таблица 3
