Задачи на определение расстояний
Расстояние между двумя точками
Задача сводится к определению натуральной величины отрезка, соединяющего данные точки (первая задача способа замены плоскостей проекций).
Расстояние от точки до прямой
П4 || AB
П5 AB

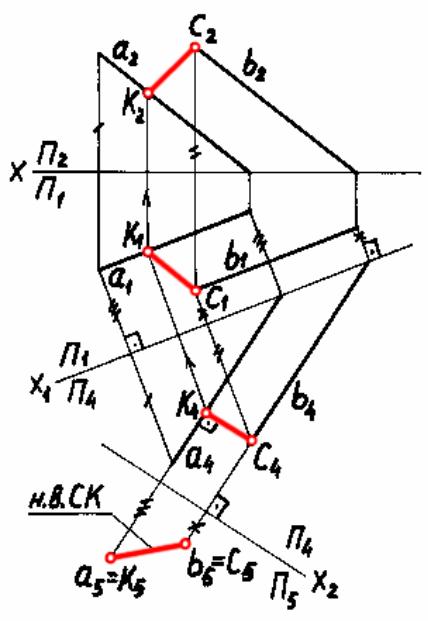

Расстояние между параллельными прямыми
Измеряется длиной перпендикуляра, опущенного из произвольной
точки одной прямой на другую.
П4 || a, b П5 a, b
Расстояние между скрещивающимися прямыми
Измеряется длиной перпендикуляра, общего к заданным прямым. Одну из заданных прямых нужно преобразовать в проецирующую (вторая задача способа замены плоскостей проекций).
Прямая спроецируется в точку, а отрезок перпендикуляра – в натуральную величину.
