Взаимное положение прямых
•Параллельные прямые
•Пересекающиеся прямые
•Скрещивающиеся прямые

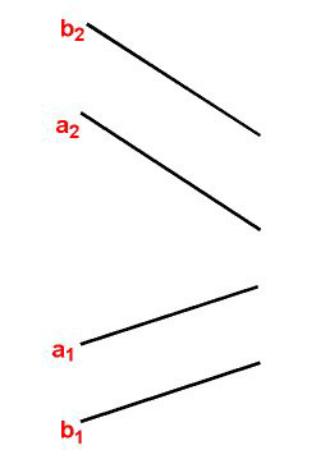

Параллельные прямые
– прямые, лежащие в одной плоскости
ине имеющие общей точки
а|| b
a1 || b1 a2 || b2
Одноименные параллельные проекции параллельных прямых взаимно параллельны.

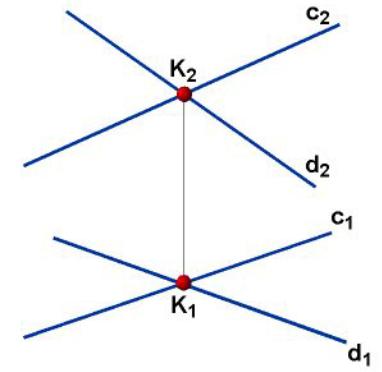

Пересекающиеся прямые
– прямые, лежащие в одной плоскости и имеющие общую точку
c ∩ d = K
K1 = с1 ∩ d1 K2= c2 ∩ d2
Точки пересечения одноименных проекций пересекающихся прямых лежат на одной линии связи.
Скрещивающиеся прямые
– прямые, не лежащие в одной плоскости и не имеющие общих точек
Точки, лежащие на одном проецирующем луче,
называются конкурирующими.
