Основы проектирования промышленных зданий
СОДЕРЖАНИЕ:
1.Виды промышленных зданий. Подъемно-транспортное оборудований.
2.Физико-технические основы проектирования промышленных зданий.
3.Объемно-планировочные и конструктивные решения промышленных зданий. Каркасы промышленных зданий.
4.Генеральные планы промышленных предприятий.
5.Вспомогательные здания и помещения промышленных предприятий.
6.Архитектурно- композиционные решения промышленных зданий.
Основы проектирования промышленных зданий
Общие положения проектирования промышленных зданий
1.ВИДЫ ПРОМЫШЛЕННЫХ ЗДАНИЙ

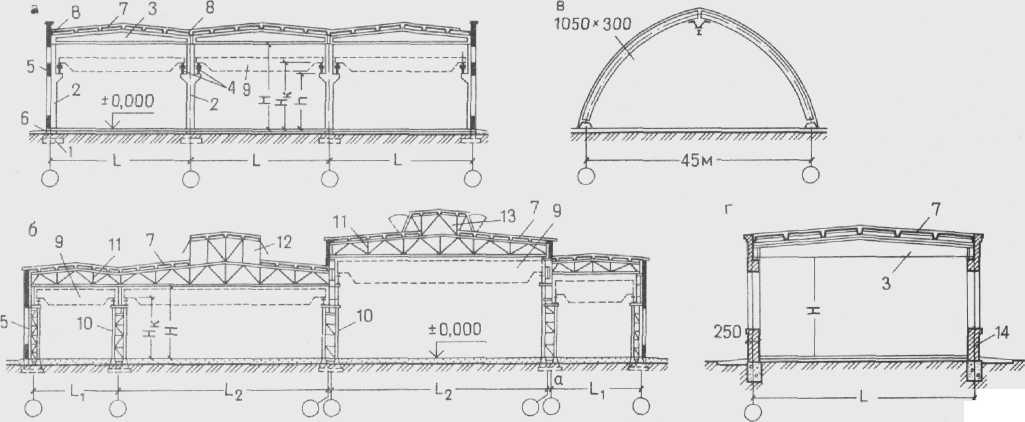

Промышленные здания
а — со сборным железобетонным каркасом; б — со стальным каркасом; в — с несущими конструкциями в виде деревянных клееных трехшарнирных арок; г — с несущими кирпичными стенами и покрытием по сборным железобетонным балкам; / — фундаменты; 2 — железобетонные колонны; 3 — железобетонные балки покрытия; 4 — подкрановые железобетонные балки; 5 — наружная стена, 6 — фундаментные балки; 7 — плиты покрытия; 8 — места расположения воронок внутреннего водостока; 9— мостовые краны; 10 — стальные колонны; 11 — стальные фермы; 12—светоаэрационный фонарь; 13— аэрационный фонарь, 14— несущая кирпичная стена; Н— расчетная высота цеха; Нк— высота от уровня пола до уровня головки подкранового рельса; h — высота от уровня пола до верха подкрановой консоли колонны.
Промышленные предприятия классифицируют по отраслям производства. Отрасль производства — составная часть отрасли народного хозяйства, к которой относятся промышленность, сельское хозяйство, транспорт, строительство и др.
На основе отраслевой классификации производства построена и классификация промышленных зданий. Промышленные здания независимо от отрасли промышленности разделяют на четыре основные группы: производственные, энергетические, здания транспортно-складского хозяйства и вспомогательные здания или помещения.
Объемно-планировочные и конструктивные решения промышленных зданий зависят от их назначения, характера размещения в них технологических процессов и отличаются значительным разнообразием. Такие здания можно классифицировать по следующим признакам:
1. По числу пролетов — однопролетные и многопролетные одноэтажные промышленные здания.
2. По числу этажей — одноэтажные и многоэтажные. В одноэтажных зданиях обеспечивается большая маневренность при изменении технологического процесса.

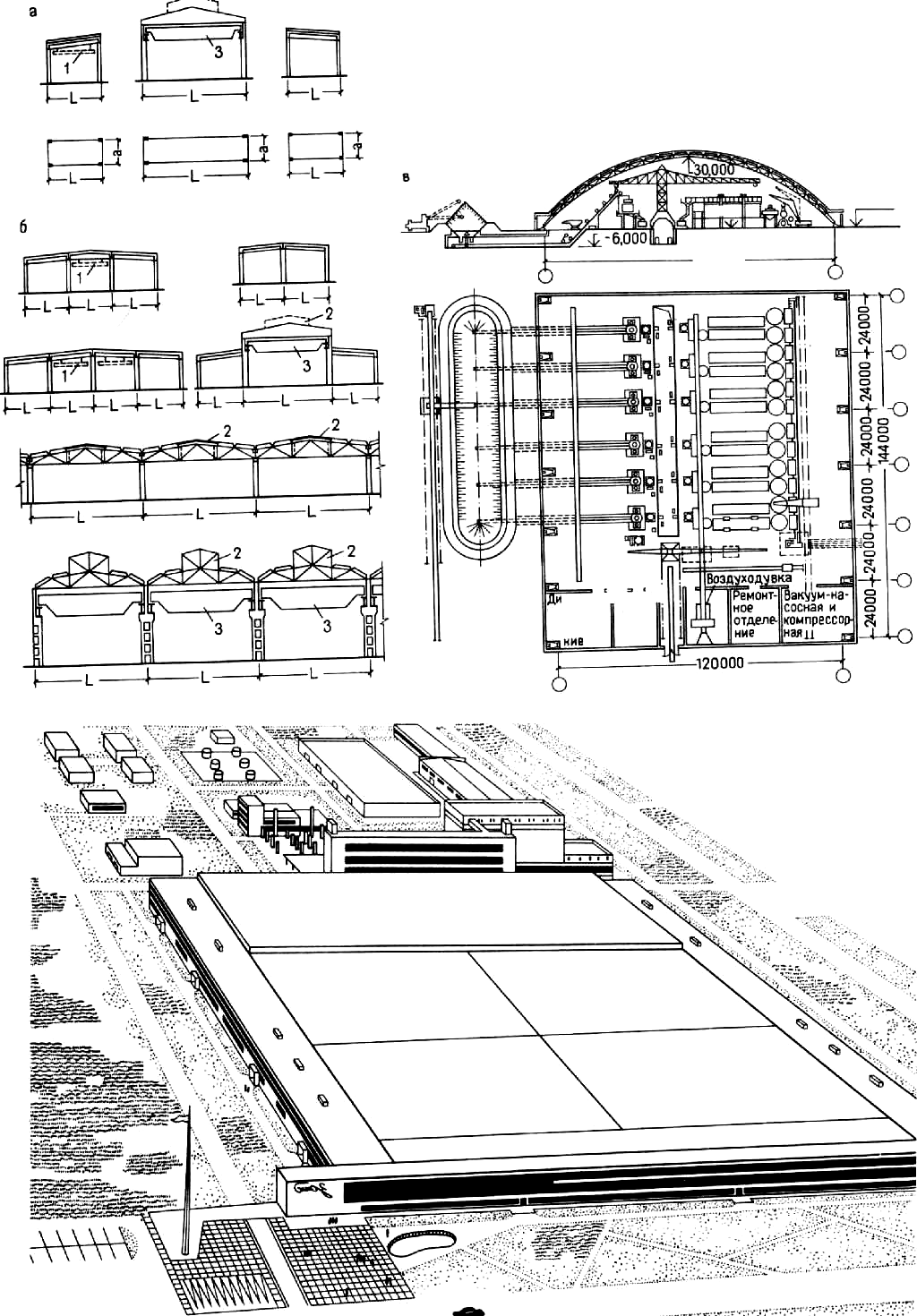

Виды одноэтажных промышленных зданий

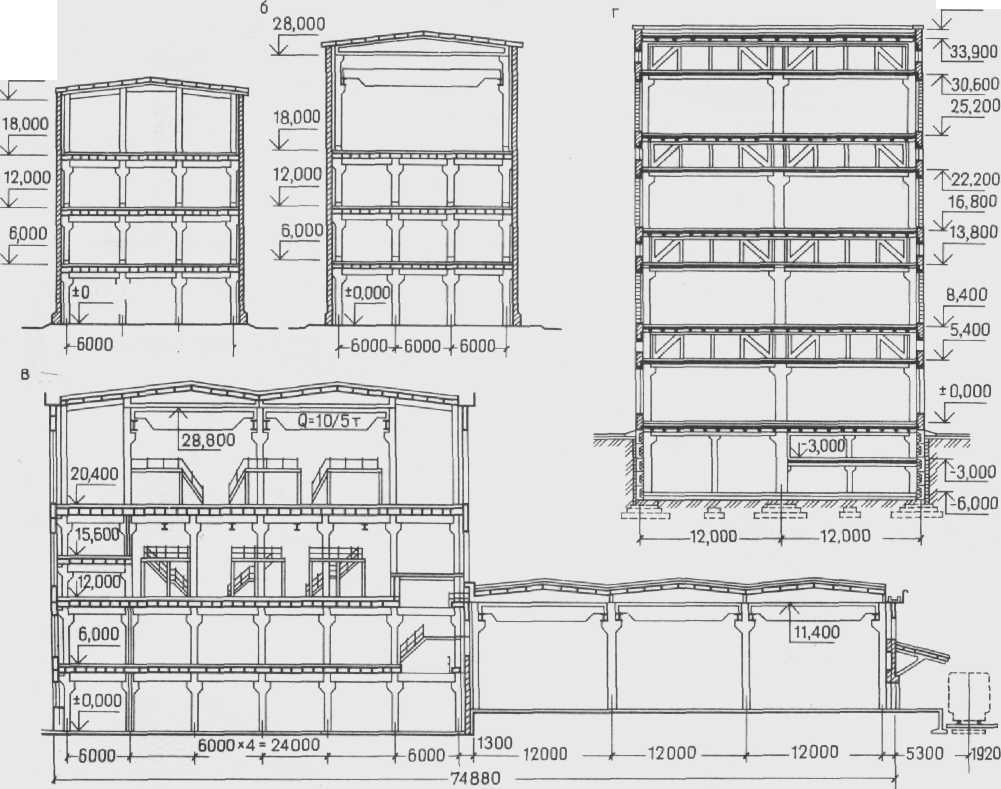

Виды многоэтажных промышленных зданий
По наличию подъемно-транспортного оборудования — на бескрановые и крановые (с мостовыми кранами или подвесным транспортом.
По конструктивным схемам покрытий — каркасные плоскостные (с покрытиями по балкам, фермам, рамам, аркам), каркасные пространственные (с покрытиями — оболочками одинарной и двоякой кривизны, складками), висячие различных типов, перекрестные, пневматические, в том числе воздухоопорные и воздухонесущие.
По материалу основных несущих конструкций — с железобетонным каркасом (сборным, монолитным, сборно-монолитным), стальным каркасом, кирпичными несущими стенами и покрытием по железобетонным, металлическим или деревянным конструкциям. Кроме перечисленных классификационных признаков можно выделить еще несколько, определяемых условиями технологического процесса и требуемыми характеристиками среды производственных помещений.
6. По системе отопления — не отапливаемые и отапливаемые.
