3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

необходима для уточнения формы предмета, остальная же часть вида не дает дополнительных сведений о предмете (рис. 3.6):

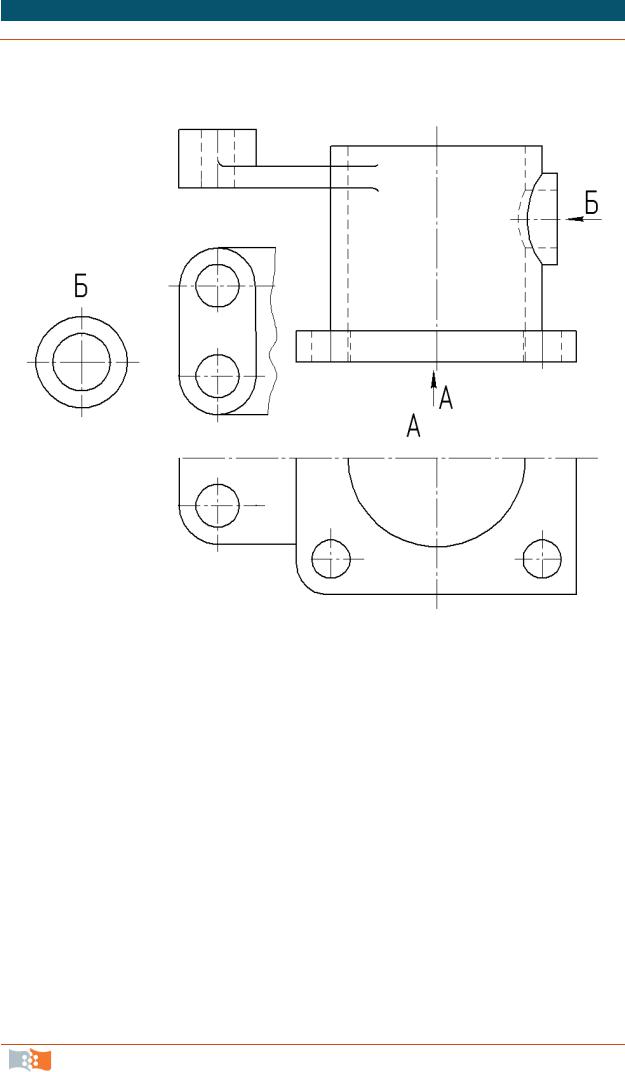

Рис. 3.6. Местные виды

–если изображение имеет ось симметрии, то допускается показывать его половину (рис. 3.6 – вид «А»);

–если местный вид выполняется в проекционной связи по направлению взгляда, то стрелку и надпись над местным видом не наносят;

–местный вид может быть ограничен линией обрыва;

–местный вид может и не быть ограничен линией обрыва – вид «Б».

3.2.2. Разрезы

В зависимости от положения секущей плоскости относительно горизонтальной плоскости– проекций разрезы бывают:

горизонтальные секущая плоскость параллельна горизонтальной плоскости проекций (рис. 3.11, разрез А–А);

плоскость параллельна фронтальной плоскости проекций (рис. 3.8, разрез А–А) и профильным, если секущая плоскость параллельна профильной плоскости проекции (рис. 3.8, разрез Б–Б).

В зависимости от числа секущих плоскостей разрезы бывают: простыми – при одной секущей плоскости (рис. 3.8, 3.9, 3.11); сложными – при двух и более секущих плоскостях.

Сложные разрезы в свою очередь подразделяют на ступенчатые, если секущие плоскости параллельны (рис. 3.12), и ломаные, если секущие плоскости пересекаются (рис. 3.13).

Форму предмета в отдельном узко ограниченном его месте определяет местный разрез (рис. 3.14, 3.15).

Положение (след) секущей плоскости показывают на чертеже разомкнутой линией (рис. 3.7, а), называемой линией сечения. При простом разрезе показывают только начальный и конечный штрихи линий сечения (рис. 3.8), а при сложном показывают ее штрихи и в местах перегибов (рис. 3.12, 3.13). На начальном и конечном штрихах линии сечения ставят стрелки (рис. 3.7, а), указывающие направление взгляда (проецирования). Начальный и конечный штрихи этой линии не должны пересекать контур изображения.

У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита (рис. 3.7, б), разрез отмечается надписью по типу «А–А» (всегда только двумя буквами через тире).

В том случае, когда секущая плоскость совпадает с плоскостью симметрии детали и разрез расположен на одном листе в проекционной связи с другими изображениями детали, не обозначается положение секущей плоскости и разрез надписью не сопровождается.

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

Рис. 3.7. Изображение стрелок и разомкнутой линии

На разрезе невидимые линии внутреннего контура становятся видимыми и изображаются сплошными основными линиями.

Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета.

Штриховка на всех изображениях детали выполняется в одном направлении, с правым или левым наклоном, под углом 45° к горизонтальной линии чертежа тонкими линиями, условно приняв, что все детали, приведенные в примерах, металлические. Расстояние между штриховыми линиями должно быть одинаковым.

3.2.2.1. Простыеразрезы

Простым разрезом называется разрез, получаемый при рассечении детали одной секущей плоскостью. Чаще всего применяются вер-

тикальные и горизонтальные разрезы.

Вертикальными называются разрезы, образованные секущими плоскостями, параллельными фронтальной или профильной плоскостям проекций.

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

Рис. 3.8. Построение простых разрезов

Горизонтальными разрезами называются разрезы, образованные секущими плоскостями, параллельными горизонтальной плоскости проекций.

Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих основных видов.

На рис. 3.7 выполнены два вертикальных разреза: фронтальный (А–А) и профильный (Б–Б), где деталь не имеет осей симметрии, поэтому на чертеже указано положение секущих плоскостей и соответствующие им разрезы сопровождаются надписями.

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

Рис. 3.9. Соединение симметричных частей вида и разреза

Для упрощения построения чертежа на одном изображении допускается соединять часть вида и часть разреза.

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

Рис. 3.10. Построение разрезов симметричной детали

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

При соединении симметричных частей вида и разреза, если с осью симметрии совпадает проекция какой-либо линии, например ребра (рис. 3.9), то вид от разреза отделяется тонкой сплошной волнистой линией, проводимой правее (рис. 3.9, а) или левее (рис. 3.9, б) оси симметрии.

Рис. 3.11. Совмещение на чертеже вида и разреза

Если деталь симметрична (рис. 3.10), то можно соединить половину вида и половину разреза (рис. 3.11), разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии. Часть разреза может располагаться правее (рис. 3.12, а, разрез А–А,) или ниже (рис. 3.12, б, разрез А–А) оси симметрии, разделяющей часть вида с частью разреза, причем разрез А–А на рис. 3.12, а предпочтительнее.

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

3.2.2.2.Сложныеразрезы

Сложными называются разрезы, получаемые с помощью двух и более секущих плоскостей. Они применяются в случаях, когда количество элементов деталей, их форма и расположение не могут быть изображены на простом разрезе одной секущей плоскостью и это вызывает необходимость применения нескольких секущих плоскостей.

Сложные разрезы разделяются на ступенчатые и ломаные. Они могут быть так же, как и простые разрезы, горизонтальными, фронтальными и профильными. Сложные разрезы бывают и комбинированными, т. е. состоящими из ступенчатых и ломаных разрезов.

Ступенчатыми разрезами называются разрезы, выполненные несколькими параллельными секущими плоскостями.

Разрез на рис. 3.12 осуществлен тремя секущими фронтальными плоскостями. Положение секущих плоскостей указывается штрихами линии сечения со стрелками, отмеченными одной и той же буквой. Эти штрихи принимаются за начальный и конечный штрихи линии сечения. Линия сечения имеет также перегибы, показывающие места перехода от одной секущей плоскости к другой. Перегибы линии сечения еще выполняются штрихами разомкнутой линии. Наличие перегибов в линии сечения не отражается на графическом оформлении ступенчатого разреза, линии перехода между секущими плоскостями не показывают.

Ломаными называются разрезы, полученные от рассечения предмета пересекающимися плоскостями. Секущие плоскости условно по-

вертывают около линии взаимного пересечения до совмещения с плоскостью (рис. 3.13), параллельной какой-либо из основных плоскостей проекций, при этом линия поворота может не совпадать с направлением взгляда.

Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (рис. 3.13).

Вместе с секущей плоскостью поворачивается расположенная в ней фигура сечения детали. На рис. 3.13 для наглядности нанесены линии связи, эти построения на чертеже не должны быть показаны.

При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, с которой производится совмещение.

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

Рис. 3.12. Сложный ступенчатый разрез

3.ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ

3.2.Виды. Разрезы. Сечения

Рис. 3.13. Построение ломаного разреза
