Распределитель дроби под конвективной шахтой
1 – замедлитель сферический; 2 – разбрасыватель сферический; 3 – кольцевой зонт
|
Защита поверхностей нагрева от отложений |
302 |
|
и золошлакоудаление на ТЭС |
|
|
Защита поверхностей нагрева от отложений
303
и золошлакоудаление на ТЭС
Вибрационное устройство очистки ширмового перегревателя
б)
а)
а – боковой вид; б – вид сверху; 1 – вибратор; 2 – плита; 3 – трос; 4 – противовес; 5 – виброштанги; 6 – уплотнение места прохода штанги через обмуровку
|
Защита поверхностей нагрева от отложений |
304 |
|
и золошлакоудаление на ТЭС |
|
|
Очистка поверхностей нагрева от внутритрубных образований
Защита поверхностей нагрева от отложений
305
и золошлакоудаление на ТЭС

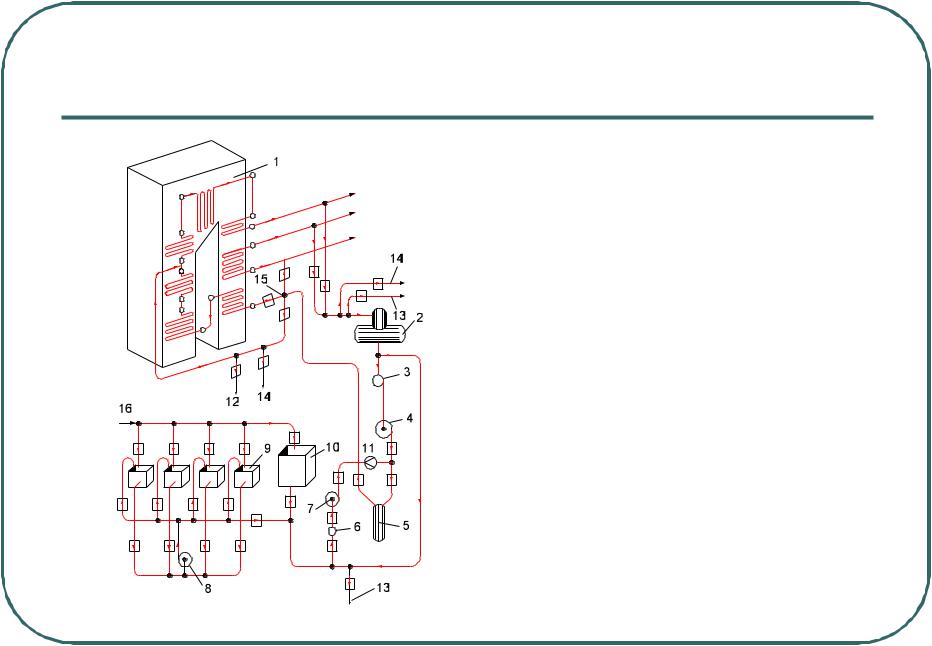

Схема поочерёдной водно-химической очистки поверхностей нагрева котла СКД
1 – котел; 2 – деаэратор; 3 – предвключенный (бустерный) питательный насос; 4 – основной
питательный насос; 5 – подогреватель высокого
давления; 6 – фильтр; 7 – насос для химической
промывки; 8 – насос перекачки растворов; 9 – бачки
для разведения отдельных кислот и щелочей; 10 – бак запасного конденсата; 11 – расходомер; 12 –
сброс загрязненной промывочной воды; 13 – дренаж;
14 – линия отбора проб воды; 15 –
распределительный узел; 16 – подача обессоленной воды
|
Защита поверхностей нагрева от отложений |
306 |
|
и золошлакоудаление на ТЭС |
|
|
Система и устройства золошлакоудаления
Защита поверхностей нагрева от отложений
307
и золошлакоудаление на ТЭС
Устройства для механизированного шлакоудаления
а)
б)
а – со скребковым транспортером; б – со шнеком
|
Защита поверхностей нагрева от отложений |
308 |
|
и золошлакоудаление на ТЭС |
|
|
а)
а – для топок с удаленном шлака в твердом состоянии; б – для топок с жидким шлакоудалением
б)
|
Защита поверхностей нагрева от отложений |
309 |
|
и золошлакоудаление на ТЭС |
|
|
Золосмывные и золоспускные устройства
а – золосмывной аппарат; б –клапан-мигалка ВТИ; в – лопастной затвор
|
Защита поверхностей нагрева от отложений |
310 |
|
