Принципиальные схемы газовоздушных трактов котлов
а – схема с уравновешенной тягой; б – схема под наддувом: 1 – воздухозаборник; 2 – короб горячего
воздуха; 3 – присосы холодного воздуха; 4 – контроль разряжения на выходе из топки; Б – барабан; ПП
–пароперегреватель; ЭК – экономайзер; ВП – воздухоподогреватель; ДВ – дутьевой вентилятор; ДС
–дымосос; ДТ – дымовая труба; ПС – система пылеприготовления; Г – горелка; Т – топочная камера
Газовоздушный тракт котельной установки
281
и его оборудование
Распределение давления в газовоздушном тракте котельной установки
а – при уравновешенной тяге; б – наддуве: ДВ – дутьевой вентилятор; ВП–В – воздухоподогреватель (воздушная сторона); ВП–Г – воздухоподогреватель (газовая сторона); ДС – дымосос; ДТ – дымовая труба
Газовоздушный тракт котельной установки
282
и его оборудование
Центробежный (радиальный) вентилятор
а) б)
а – лопатки, загнутые вперед; б – лопатки, загнутые назад
Газовоздушный тракт котельной установки
284
и его оборудование

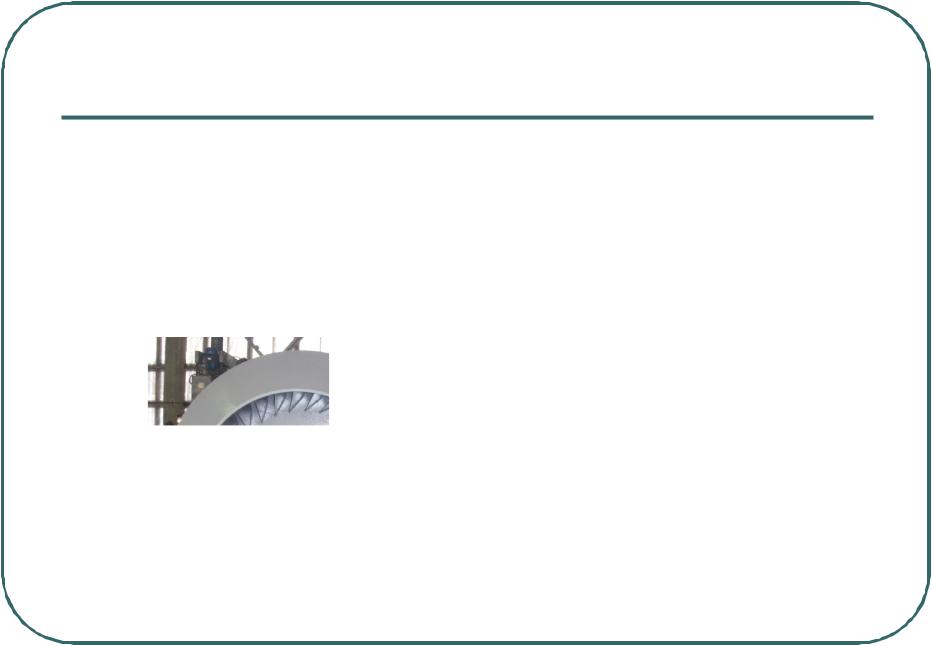

Центробежный (радиальный) вентилятор
Газовоздушный тракт котельной установки
285
и его оборудование
Осевой дымосос типа ДОД
а)
а – аэродинамическая схема; 1 – всасывающий карман; 2 – вал; 3 – обтекатель; 4 – поворотный направляющий аппарат первой ступени; 5 – рабочие лопатки первой ступени; 6 – поворотный направляющий аппарат второй ступени; 7 – рабочие лопатки второй ступени; 8 – спрямляющий аппарат; 9 – диффузор
Газовоздушный тракт котельной установки
286
и его оборудование
Направляющий аппарат осевого типа
1 – обечайка направляющего аппарата; 2 – створки
аппарата; 3 – обтекатель; 4 – поворотное кольцо с
рычагами створок: 5 – рукоятка привода к
авторегулятору; 6 – кожух вентилятора; 7 – рабочее
колесо с лопатками; 8 – опорный подшипник
Газовоздушный тракт котельной установки
287
и его оборудование
Выбор тягодутьевой установки
|
Газовоздушный тракт котельной установки |
288 |
|
и его оборудование |
|
|
Дымосос двустороннего всасывания
Газовоздушный тракт котельной установки
290
