1 – трубные змеевики; 2 – коллектор; 3 - опорная балка; 4 – опорные стойки
Низкотемпературные поверхности нагрева |
201 |
Способы присоединения змеевиков экономайзера к коллектору
а – через соединительные патрубки, проходящие сквозь обмуровку; б – с размещением коллекторов в газоходе: 1 – змеевики; 2 – коллектор; 3 – соединительные патрубки; 4 – опорная конструкция змеевиков
Низкотемпературные поверхности нагрева |
202 |

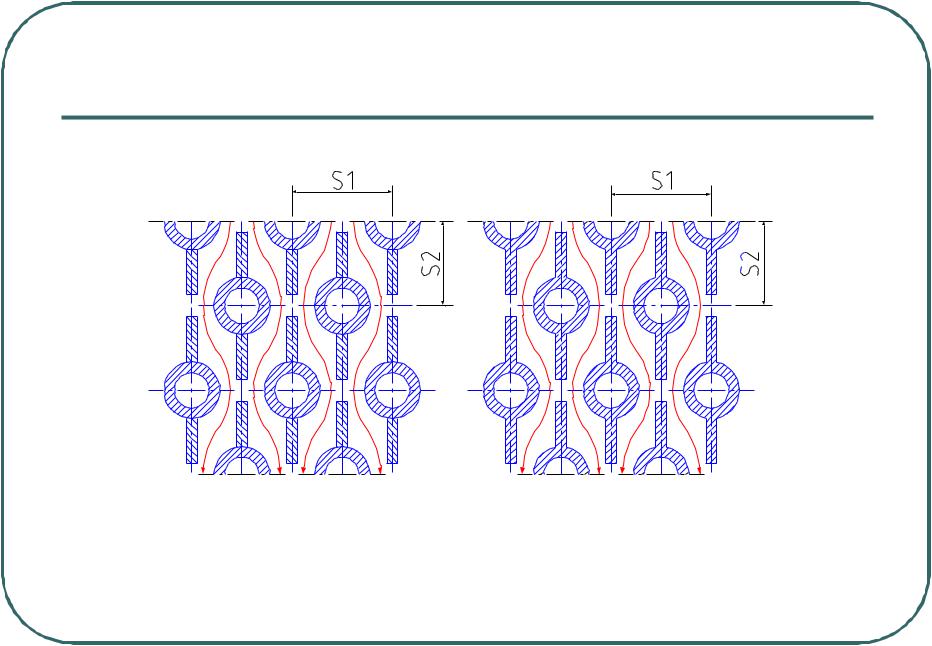

Плавниковые трубы экономайзера
а) |
б) |
а – приварные плавники ; б – трубы |
плавникового профиля |
Низкотемпературные поверхности нагрева |
205 |
Вид мембранного экономайзера
Низкотемпературные поверхности нагрева |
206 |
Поперечнооребренный водяной экономайзер
Низкотемпературные поверхности нагрева |
208 |
Рекуперативные воздухоподогреватели
1 – верхняя трубная доска; 2 – трубная поверхность ; 3 - нижняя трубная доска ;
Низкотемпературные поверхности нагрева |
210 |
