ИСПАРИТЕЛЬНЫЕ ПОВЕРХНОСТИ НАГРЕВА ПАРОВЫХ КОТЛОВ
Котельные установки и парогенераторы |
161 |
содержание
Тепловосприятие поверхностей нагрева парового котла
Испарительные поверхности нагрева паровых котлов |
162 |
Изменение тепловосприятия в поверхностях нагрева котла с ростом параметров пара
|
|
|
|
|
|
|
|
Распределение теплоты между |
|||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
поверхностями нагрева» % |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
паропере- |
экономай- |
Давление |
|
Температура |
|
|
Температура |
|
|
испари- |
|||
|
|
|
|
|
|||||||
перегретого |
|
перегретого |
|
|
питательной |
|
|
тельными |
|
греватель- |
зерными |
пара, МПа |
|
пара, °С |
|
|
воды, °С |
|
|
|
|
ными |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
440 |
|
|
145 |
|
|
62 |
|
19 |
19 |
10 |
540 |
|
215 |
|
|
49 |
|
30 |
21 |
||
14 |
560 |
|
230 |
|
|
40 |
|
35 |
25 |
||
14 |
545/545 |
|
240 |
|
|
35 |
|
44 |
21 |
||
25,5 |
565/570 |
|
260 |
|
|
– |
|
58 |
42 |
||
Испарительные поверхности нагрева паровых котлов |
163 |
Гладкотрубные топочные экраны
Испарительные поверхности нагрева паровых котлов |
164 |
Типы топочных экранов
4 |
4 |
3 |
3 |
|
6 |
2 |
5 |
|
|
1 |
|
а) |
б) |
в) |
|
3 |
3 |
|
4 |
5 |
|
9 |
8 |
|
|
|
|
7 |
|
|
8 |
|
г) д)
а – гладкотрубный; б – газоплотный из плавниковых труб; в – газоплотный с вварными
полосами; г – гладкотрубный футерованный; д – мембранный футерованный; 1 – труба; 2 – слой огнеупорный; 3 – слой тепловой изоляции; 4 – обмуровка; 5 – проставка стальная прямоугольная; 6 – плавниковая труба; 7 – шипы специальные; 8 – огнеупорная набивка (карборунд);9 – хромитовая масса
Испарительные поверхности нагрева паровых котлов |
165 |

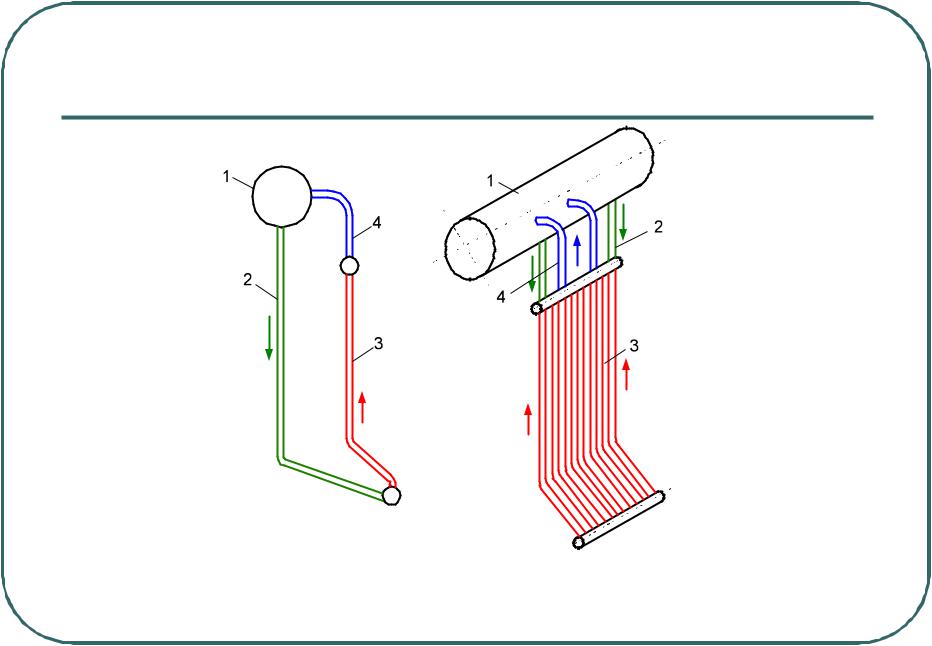

Схема секции фронтового экрана котла с естественной циркуляцией
1 – барабан; 2 – необогреваемые опускные трубы; 3 – фронтовые трубы топочных экранов; 4 – отводящие трубы
Испарительные поверхности нагрева паровых котлов |
166 |

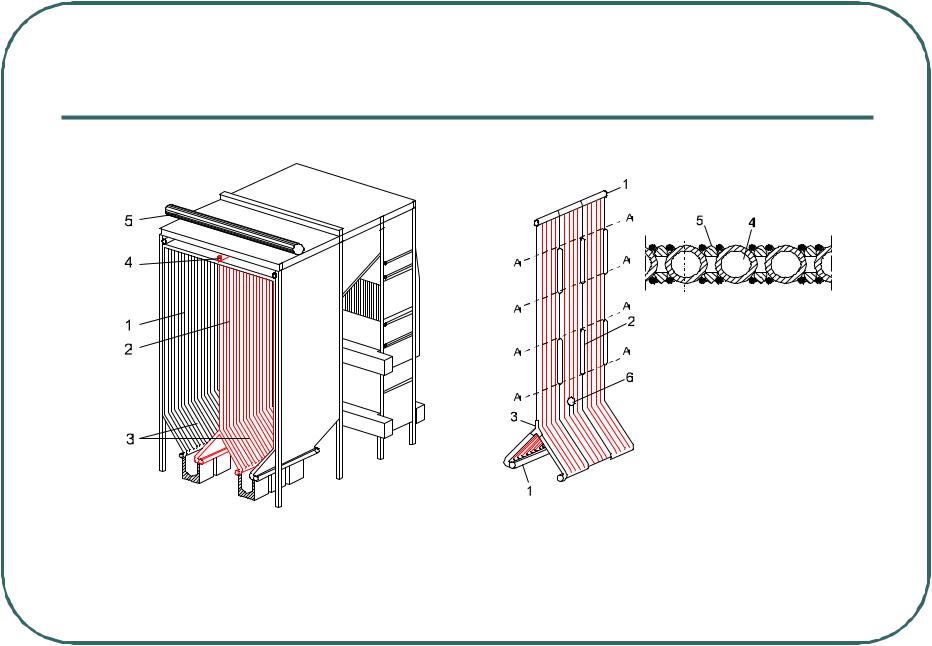

Выполнение двусветного экрана
в)
а) |
б) |
а – компоновка двухсветного экрана; б – общий вид экрана; в – узел сварки труб в зонах А-А: 1 – коллектор; 2 – «окно» для выравнивания давления; 3 – «тройник» для перехода к одному ряду труб; 4 – труба экрана; 5 – пруток; 6 – ремонтный лаз
Испарительные поверхности нагрева паровых котлов |
167 |

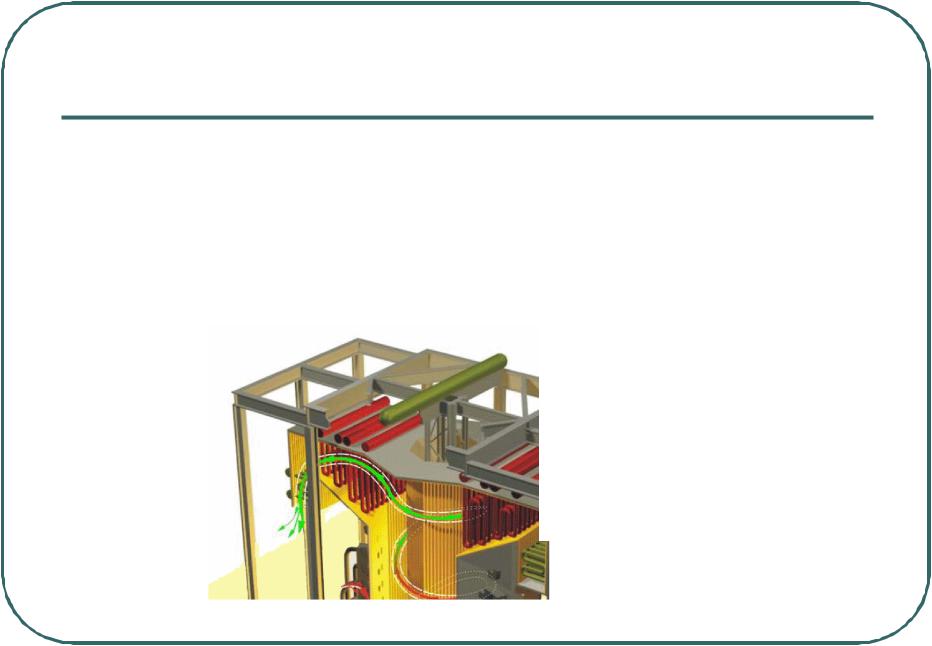

Кольцевая топка
Испарительные поверхности нагрева паровых котлов |
168 |
Схемы экранирования стен в прямоточных котлах
394°С; 30,0 МПа
7
6
3 |
В Г |
А |
А А |
Г В |
5 |
Б |
|
6 |
7 |
|
Б |
|
|
|
|
|
|
|
1 |
4 |
2 |
|
|
|
|
|
|
||
|
|
|
|
|
|
292°С; 31,0 МПа |
а) |
|
|
||
3
4 |
2 1
б)
Левый |
Задний |
Правый |
|
боковой |
боковой |
Фронтовой |
|
экран |
экран |
экран |
экран |
2
1 |
1 |
в)
а – вертикальные панели
НРЧ: 1 – подвод воды; 2 –
раздающий коллектор; 3, 4, 5 – фронтовые, боковые и задние настенные панели; 6 – опускной смесительный коллектор; 7 – перепускные
трубы
б – панели с горизонтально-
подъемным движением в СРЧ:
1 – коллектор; 2, 3 – нижняя и верхняя секция панели; 4 –
уравнительный
(промежуточный) коллектор;
в – развертка топочного экрана котла с навивкой Рамзина: 1 – входной коллектор; 2 – выходной
коллектор
Испарительные поверхности нагрева паровых котлов |
169 |
КОНСТРУКЦИИ ПАРОПЕРЕГРЕВАТЕЛЕЙ И ИХ КОМПОНОВКА
