1 Датчики давления 2005
.pdf375 |
241 |
|
|
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
|

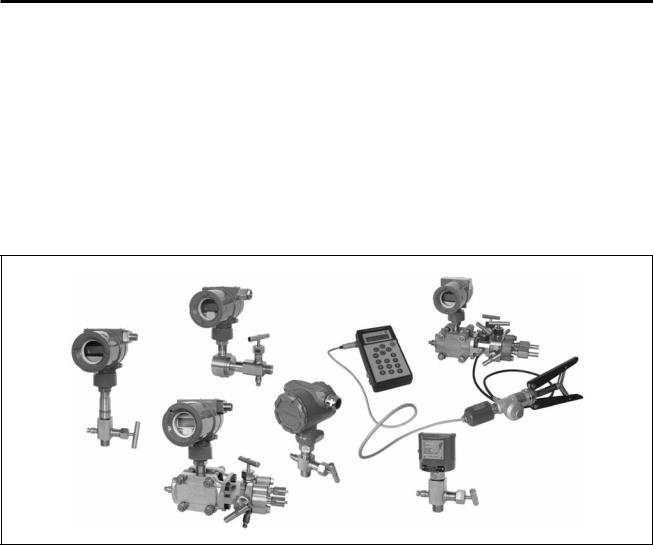

Коммуникатор 375 |
- H |
- R |
- 1 - |
E - |
KL |
- U |
- Ñ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
1. |
Наименование и модель. |
|
|
|
|
|
|
|
2. |
Коммуникационный протокол: |
|
|
|
|
|
|
|
|
H - HART; |
|
|
|
|
|
|
|
|
F - HART è Foundation Fieldbus. |
|
|
|
|
|
|
|
3. |
Код источника питания: |
|
|
|
|
|
|
|
|
R - перезаряжаемый портативный источник питания с никель-металл-гидридной батареей. |
|||||||
4. |
Наличие зарядного устройства: |
|
|
|
|
|
|
|
|
1 - источник питания/зарядное устройство (90/240 В переменного тока, 50/60 Гц, с вилками, отвечающими |
|||||||
стандартам США/Великобритании/Европы); |
|
|
|
|
|
|
|
|
|
9 - отсутствует*. |
|
|
|
|
|
|
|
5. |
Код языка: |
|
|
|
|
|
|
|
|
E - английский. |
|
|
|
|
|
|
|
6. |
Наличие сертификата взрывозащиты: |
|
|
|
|
|
|
|
|
KL - åñòü; |
|
|
|
|
|
|
|
|
NA - без сертификации. |
|
|
|
|
|
|
|
7. Код опции Easy Upgrade**: |
|
|
|
|
|
|
|
|
|
U - Опция Easy Upgrade (включает неограниченное обновление системной карты в течение 3-х летнего периода); |
|||||||
|
9 - Опция Easy Upgrade не включена. |
|
|
|
|
|
|
|
8. |
Опции: |
|
|
|
|
|
|
|
|
B - запасной перезаряжаемый портативный источник питания с никель-металл-гидридной батареей***; |
|||||||
|
C - модуль расширения памяти под конфигурации устройств****. |
|
|
|
||||
* Данная опция применима только при наличии у пользователя источника питания/зарядного устройства коммуникатора 375.
**Возможности Easy Upgrade позволяют пользователю добавить к оснащению модели 375 новый пакет прикладных системных программ и описаний устройств (DD). Для обновления базы данных без этой опции необходимо будет отправлять системную карту в сервисный центр компании Emerson.
***Полностью заряженный портативный батарейный источник питания способен обеспечить питание в течение 8 часов при использовании в стандартных эксплуатационных условиях. Если требования по времени бесперебойной работы превышают параметры данной спецификации, то рекомендуется второй портативный батарейный источник питания.
****Базовая модель 375 способна сохранять 25 конфигураций. Для увеличения объема информации можно использовать модуль расширения памяти под конфигурации устройств, который способен сохранять более 500 конфигураций.
|
Запасные блоки и детали (по дополнительному заказу) |
|
|
Таблица 1 |
|
|
|
|
Номер блока, детали |
Описание |
|
|
|
|
00275-0096-0001€ |
Нагрузочный резистор 250 Ом в упрочненном корпусе |
|
|
|
|
00375-0002-0011€ |
Перезаряжаемый портативный источник питания с никель-металл-гидридной батареей в корпусе |
|
|
|
|
00375-0003-0011€ |
Источник питания/зарядное устройство (90-240 В переменного тока, 50/60 Гц, с вилками, |
|
отвечающими стандартам США/Великобритании/Европы) |
||
|
||
|
|
|
00375-0004-0001€ |
Комплект проводов с разъемами |
|
|
|
|
00375-0005-0002€ |
Монтажные перемычки |
|
|
|
|
00375-0005-0003€ |
Сумка-чехол |
|
|
|
|
00375-0005-0004€ |
Сумка для принадлежностей (включая зажимы) |
|
|
|
|
00375-0006-0001€ |
Стилус (набор из 5 штук) - пишущий элемент для сенсорного экрана |
|
|
|
|
00375-0015-0002€ |
USB адаптер для порта IRDA |
|
|
|
|
00375-0031-0001€ |
Разъем для порта расширения |
|
|
|
|
00375-0042-0002€ |
Системная карта - HART® и FOUNDATION™ Fieldbus |
|
|
|
|
00375-0042-0003€ |
Системная карта - HART с опцией Easy Upgrade |
|
|
|
|
00375-0042-0004€ |
Системная карта - HART и Foundation Fieldbus с опцией Easy Upgrade |
|
|
|
|
00375-0043-0001€ |
Модуль расширения памяти под конфигурации устройств |
|
|
|
|
00375-0044-0001€ |
Позиционная и программная плата |
|
|
|
|
00375-0045-0001€ |
Краткое руководство по эксплуатации |
|
|
|
|
00375-0047-0001€ |
Руководство пользователя |
|
|
|
|
00375-0049-0001€ |
Компакт-диск с сервисными программами |
|
|
|
245
БЛОКИ КЛАПАННЫЕ БКН2
ОСНОВНЫЕ ПАРАМЕТРЫ БЛОКОВ БКН2

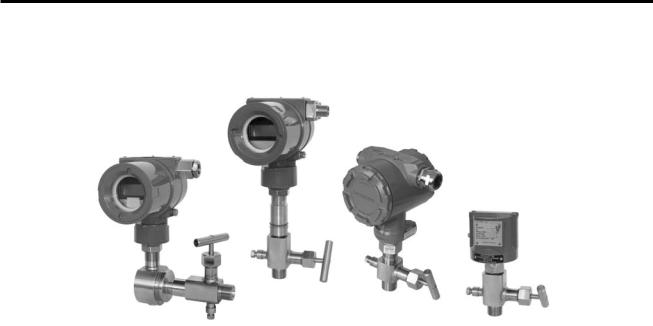

Блок клапанный двух вентильный БКН2 (ðèñ.4)
предназначен для подключения датчиков давления
Метран-100, Метран-55, Rosemount 2088 к импульсным
|
|
линиям при отборе технологических сред. |
||
|
|

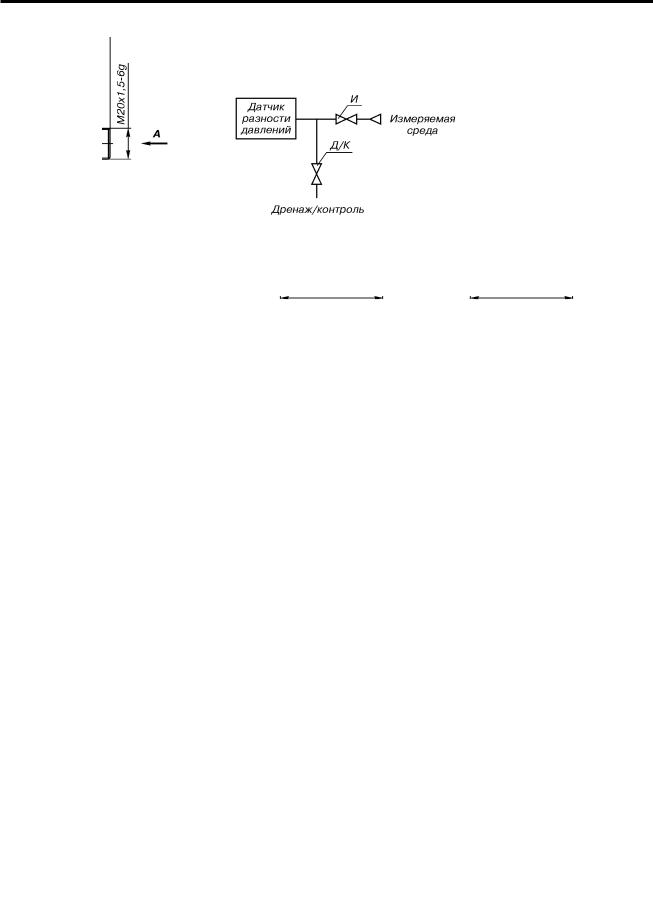

Подача рабочей среды к датчику производится |
||
|
|
при открытом изолирующем "И" вентиле. Дренаж |
||
|
|
импульсной линии или присоединение контрольного |
||
|
|
манометра, калибратора давления и др.оборудования, |
||
|
|
необходимого для обслуживания датчика в процессе |
||
|
|
эксплуатации, осуществляется через боковой штуцер при |
||
|
|
открытом вентиле "Д/К" (Дренаж/Контроль). |
||
|
|
В зависимости от заказа БКН2 выпускаются с |
||
|
|
разными вариантами резьбовых соединений для |
||
|
|
подключения к датчику давления и магистрали (см.табл.2). |
||
|
|
Направление подачи давления должно соответствовать |
||
|
|
нанесенной на блоке стрелке. |
||
Рабочее давление среды |
|
Материал блоков: |
|
|
не более 40 МПа |
|
корпус - нержавеющая сталь |
||
|
|
12Õ18Í10Ò ÃÎÑÒ 5632; |
||
Диапазон температур рабочей среды |
øòîê-èãëà - 36ÍÕÒÞ ÃÎÑÒ 10994; |
|||
îò -60 äî 150°Ñ |
|
уплотнение - фторопласт 4ПН |
||
|
|
Масса блоков не превышает: |
||
|
|
0,7 êã |
|
|
|
|
|
|

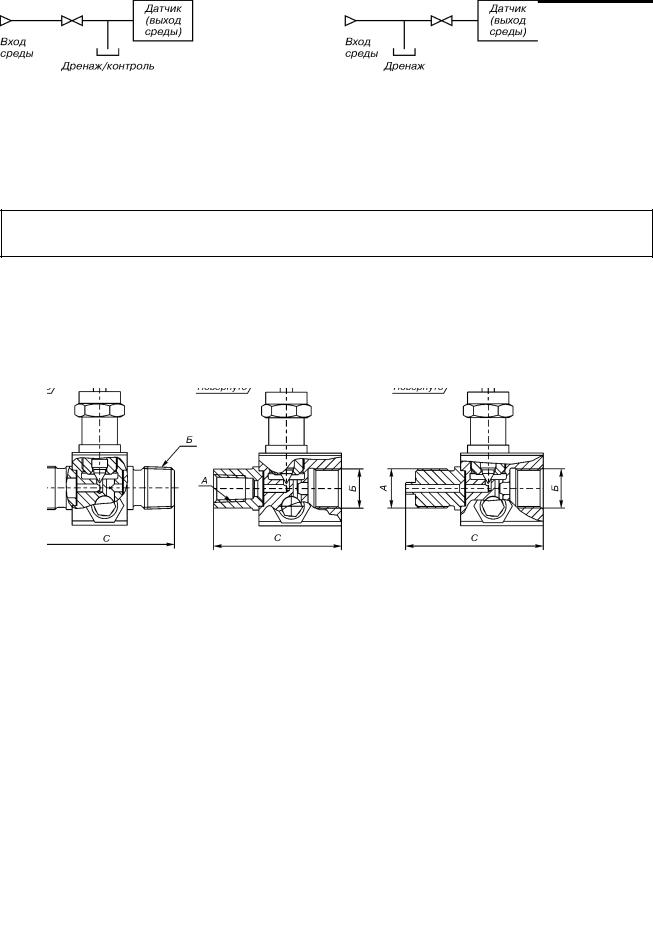

Таблица 2 |
|
|
|
|
|
|
|
Варианты присоединительных резьб |
||
Тип и обозначение блока |
|
|
|
|
|
А (вход среды) |
|
Б (выход среды) |
|
|
|
|
||
|
|
|
|
|
ÁÊÍ2-00, ÁÊÍ2-00Ê |
|
М22½1,5 наружн. |
|
М20½1,5 внутр. |
|
|
|
|
|
ÁÊÍ2-01, ÁÊÍ2-01Ê |
|
М22½1,5 наружн. |
|
К1/2" наружн., ГОСТ 6111 |
|
|
|
|
|
ÁÊÍ2-02, ÁÊÍ2-02Ê |
|
М22½1,5 наружн. |
|
К1/4" наружн., ГОСТ 6111 |
|
|
|
|
|
ÁÊÍ2-03, ÁÊÍ2-03Ê |
К1/2" наружн., ГОСТ 6111 |
|
М20½1,5 внутр. |
|
|
|
|
|
|
ÁÊÍ2-04, ÁÊÍ2-04Ê |
К1/4" наружн., ГОСТ 6111 |
|
М20½1,5 внутр. |
|
|
|
|
|
|
ÁÊÍ2-05, ÁÊÍ2-05Ê |
К1/2" внутр., ГОСТ 6111 |
|
М20½1,5 внутр. |
|
|
|
|
|
|
ÁÊÍ2-06, ÁÊÍ2-06Ê |
К1/4" внутр., ГОСТ 6111 |
|
М20½1,5 внутр. |
|
|
|
|
|
|
ÁÊÍ2-07, ÁÊÍ2-07Ê |
|
М20½1,5 наружн. |
|
М20½1,5 внутр. |
|
|
|
|
|
ÁÊÍ2-08, ÁÊÍ2-08Ê |
М20½1,5 наружн.пл.ниппель |
|
М20½1,5 внутр. |
|
|
|
|
|
|
ÁÊÍ2-09, ÁÊÍ2-09Ê |
|
М20½1,5 наружн. |
|
К1/2" наружн., ГОСТ 6111 |
|
|
|
|
|
Ê - указывается при заказе блоков для работы на газообразном кислороде.
ПРИМЕР ЗАПИСИ БЛОКОВ БКН2 ПРИ ЗАКАЗЕ
Блок клапанный БКН2-00К - КМЧ
1 |
2 |
1.Тип и обозначение блока (табл.2).
2.По заказу клапанные блоки с наружной резьбой М22х1,5 и М20х1,5 могут быть соответственно укомплектованы ниппелями и гайками.
|
Комплект поставки |
|
1. |
Блок клапанный |
1 øò. |
2. |
Паспорт, руководство по эксплуатации |
1 øò. |
3. |
Комплект монтажных частей (по заказу) |
1 компл. |
247
БЛОКИ КЛАПАННЫЕ БКН3, БКН5
ОСНОВНЫЕ ПАРАМЕТРЫ
Клапанные блоки трех и пятивентильные предназначены для монтажа датчиков давления (Метран-100ДД моделей 1412, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1422, 1432, 1442, Сапфир аналогичных моделей и др.) и коммутации импульсных линий в системах автоматизации технологических процессов.
Клапанный блок монтируется непосредственно на датчике давления и имеет со стороны подвода измеряемой среды плоские поверхности и отверстия М10 для установки стандартных овальных переходных фланцев.
Импульсные линии подключаются к "+" и "-" камерам датчика через изолирующие вентили клапанного блока. При закрытых изолирующих "И" и уравнивающем "У" вентилях клапанного блока открывается запорная
трубопроводная арматура, установленная в "+" и "-" импульсных линиях на технологическом оборудовании.
При открытом уравнивающем вентиле поочередно открываются на 1,5-2 оборота изолирующие вентили для уравнивания давлений в камерах датчика, после чего уравнивающий вентиль закрывается.
При наличии дренажных устройств в конструкции клапанных блоков БКН возможно выполнить продувку не только измерительных камер датчика, но и импульсных линий, а также подключить контрольное и образцовое оборудование.
Рабочее давление среды |
Материал блоков: |
не более 40 МПа |
корпус - нержавеющая сталь |
|
12Õ18Í10Ò ÃÎÑÒ 5632; |
Диапазон температур рабочей среды |
øòîê-èãëà - 36ÍÕÒÞ ÃÎÑÒ 10994; |
îò -60 äî 170°Ñ |
уплотнение - фторопласт 4ПН |
|
|
Масса блоков не превышает: |
|
||||
|
|
|
ÁÊÍ3 |
2,0 êã |
|
|
|
|
|
|
ÁÊÍ5 |
2,6 êã |
|
|
|
ПРИМЕР ЗАПИСИ БЛОКОВ БКН3, БКН5 ПРИ ЗАКАЗЕ |
|
|
|||||
|
|
|
|
|
|
|
|
|
Блок клапанный БКН3-3-10К |
|
|
|
|||
|
|
|
|
|
|
|
|
Обозначения моделей блоков клапанных см.табл.3. |
|
|
|
|
|
||
|
|
|
|
|
|
|
Таблица 3 |
|
|
|
|
|
|
||
|
|
Обозначение модели |
|
||||
|
|
|
|
|
|
|
|
Индекс модели |
ÁÊÍ3 |
ÁÊÍ3-3-10 |
|
ÁÊÍ3-4-00 |
ÁÊÍ3-4-10 |
ÁÊÍ5-7-00 |
|
|
|
|
|
|
|
|
|
Код обозначения монтажных частей |
ÊÁ |
- |
|
|
- |
ÊÁ3 |
ÊÁ5 |
|
|
|
|
|
|
|
|
Примечания:
1.Ê - указывается при заказе блока для работы на газообразном кислороде.
2.Заказ клапанного блока отдельно от датчика давления проводить в соответствии с "Примером записи блоков БКН3, БКН5 при заказе".
3.Клапанные блоки, имеющие обозначение кода монтажных частей ÊÁ, ÊÁ3, ÊÁ5, могут заказываться в комплекте с датчиками давления Метран-100 в соответствии С ФОРМОЙ ЗАКАЗА, приведенной в каталоге "Датчики давления" ПГ "Метран".
|
Комплект поставки |
|
1. Блок клапанный |
1 øò. |
|
2. |
Паспорт, руководство по эксплуатации |
1 øò. |
3. |
Комплект монтажных частей: |
|
|
áîëò Ì10õ25 ÃÎÑÒ 7808-70 |
4 øò. |
|
шайба 10 ГОСТ 11371-78 |
4 øò. |
248

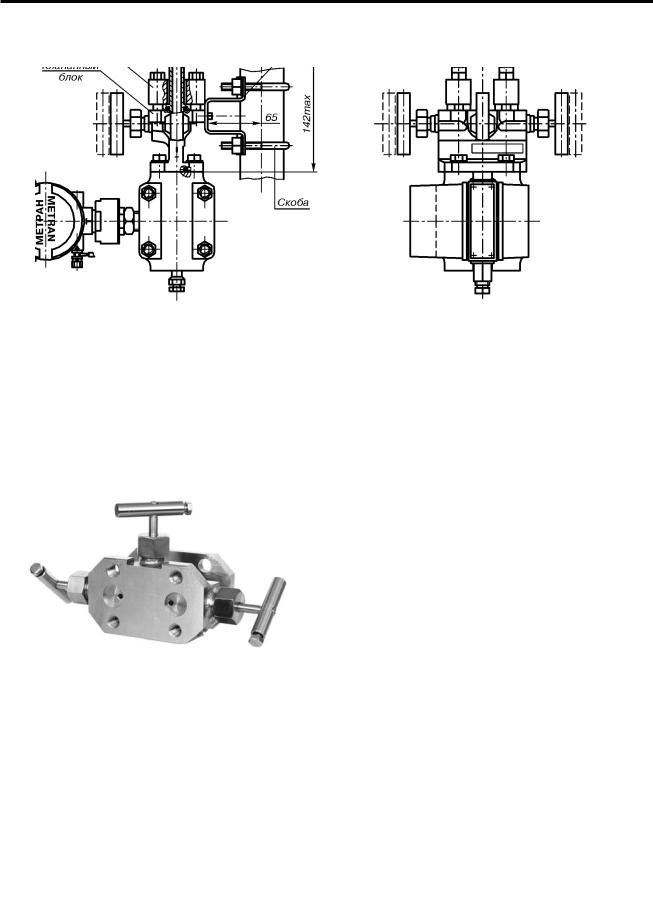

ПРИМЕР СХЕМЫ МОНТАЖА ДАТЧИКА ДАВЛЕНИЯ МЕТРАН-100-ДД С КЛАПАННЫМ БЛОКОМ
Ðèñ.5.
Блок клапанный трехвентильный БКН3 (рис.6) предназначен для подключения (или отсечки) датчика давления к измеряемой среде и уравнивания давлений в измерительных полостях при настройке "нуля".
У - уравнивающий клапан (вентиль), И - изолирующий клапан (вентиль).
* Размеры для справок.
Рис.6. Блок клапанный трехвентильный БКН3.
249
Блок клапанный трехвентильный ÁÊÍ3-3-10 (рис.7) имеет дополнительно два дренажных устройства, расположенных перед изолирующими вентилями.
У - уравнивающий клапан (вентиль), И - изолирующий клапан (вентиль).
* Размеры для справок.
Рис.7. Блок клапанный трехвентильный БКН3-3-10.
Для работы на загрязненной среде разработан блок клапанный трехвентильный ÁÊÍ3-4-00 (рис.8). В этом блоке, как и в блоке БКН3-3-10, имеются дренажные устройства, а специальная конфигурация проточной части позволяет снизить вероятность загрязнения предклапанных объемов.
У - уравнивающий клапан (вентиль), И - изолирующий клапан (вентиль).
* Размеры для справок.
Рис.8. Блок клапанный трехвентильный БКН3-4-00.
250
При необходимости подключения к датчику давления контрольного манометра, калибратора или дублирующего датчика используется блок клапанный трехвентильный ÁÊÍ3-4-10 (рис.9) c дренажными устройствами, расположенными
после изолирующих вентилей.
Подключение контрольных или образцовых приборов к БКН3-4-10 производится при закрытых изолирующих вентилях, когда датчик отключен от процесса.
У - уравнивающий клапан (вентиль), И - изолирующий клапан (вентиль).
* Размеры для справок.
Рис.9. Блок клапанный трехвентильный БКН3-4-10.

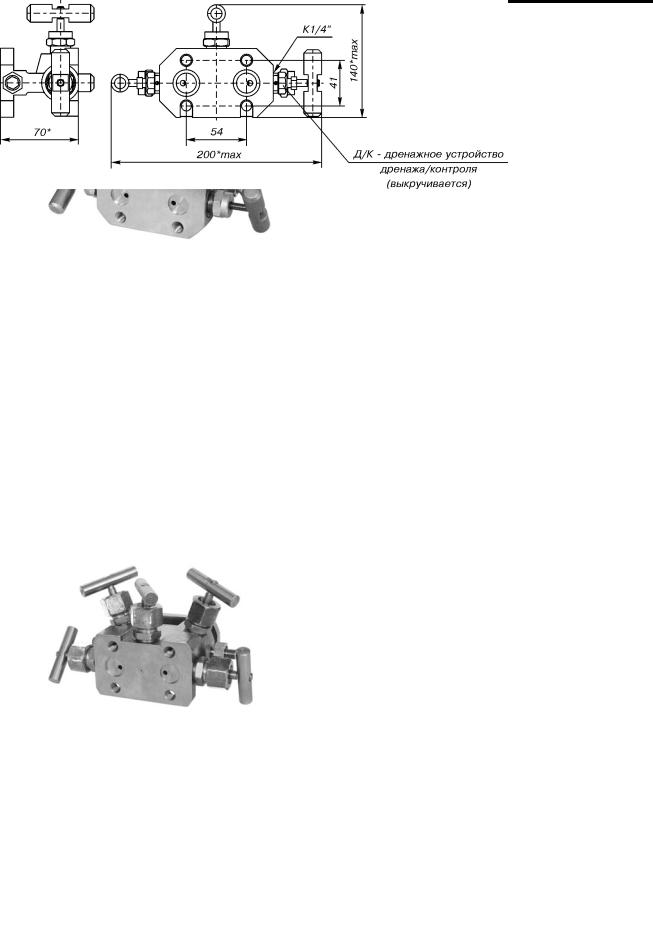

Блок клапанный пятивентильный ÁÊÍ5-7-00 (рис.10) является усовершенствованной моделью предыдущих блоков и позволяет осуществлять подключение контрольных или образцовых приборов без отключения датчиков от процесса.
У - уравнивающий клапан (вентиль), И - изолирующий клапан (вентиль).
* Размеры для справок.
Рис.10. Блок клапанный пятивентильный БКН5-7-00.
