1 Датчики давления 2005

Нижний предел измерений равен нулю.

K Пределы допускаемой основной погрешности: ±0,25%ВПИ (по согласованию), ±0,35%ВПИ (стандартно), ±0,5%ВПИ

Для датчиков, укомплектованных съемным индикаторным устройством, погрешность индикации значений входной измеряемой величины при температуре (23±2)°С не превышает ±0,2%ВПИ; значение дополнительной температурной погрешности увеличивается на ±0,1%/10°С

K Общие параметры для датчиков (устойчивость к воздействующим факторам - вибрации, относительной влажности, атмосферному давлению; степень защиты от пыли и влаги; масса; монтаж; надежность; поверка; комплект поставки) приведены в приложении 1; энергопотребление, схемы, варианты и таблицы электрических соединений датчиков - в приложении 2; варианты подключений давления - в приложении 3.

* Неразъемное соединение, монтируемое на заводе-изготовителе.

K Измеряемые среды:

жидкость, пар, газ

K Диапазон измеряемых давлений:

минимальный 0...4 кПа (избыточное),

0...10 кПа (абсолютное); максимальный

0...60 ÌÏà

K Погрешность измерений:

±0,25%ВПИ (ВПИ > 40 кПа); ±0,35%ВПИ (стандартно)(ВПИ>40 кПа); ±0,5%ВПИ (ВПИ ≤ 40 êÏà)

K Выходные сигналы:

4-20 ìÀ, 0-10 Â

K Температура измеряемой среды:

от минус 25 до плюс 125°С K Температура окружающей среды:

от 0 до 50°С (до 40 кПа); от 0 до 70°С (свыше 40 кПа)

дополнительно:

îò -20 äî 50°Ñ

K Исполнения по ГОСТ 12997:

обыкновенное, взрывозащищенное (ЕхiaIICT4)

K Внесены в Госреестр средств измерений,

сертификат ¹18375-03

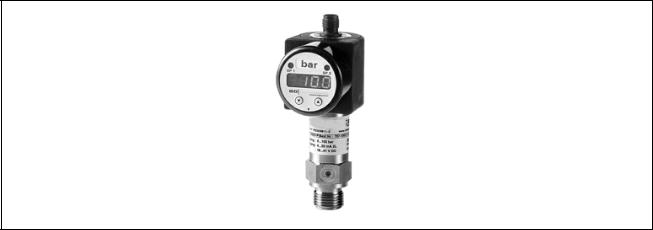

Многофункциональный датчик давления Метран-55-ДС 200 предназначен для работы во всех типах сред, неагрессивных к нержавеющей стали, и представляет собой удачное сочетание нескольких устройств:

-прецизионный датчик давления;

-программируемый переключатель давления с релейным выходом;

-цифровой дисплей.

Для пищевой, фармацевтической промышленности и других промышленных процессов возможно исполнение датчика Метран-55-ДС 200 с приварной торцевой мембраной из нержавеющей стали.

Достоинства:

K Различные варианты электрических и механических соединений

K Специальная конструкция с торцевой мембраной

Четырехразрядный программируемый светодиодный дисплей отображает давление в системе. Программирование осуществляется с помощью кнопок, расположенных на панели дисплея.

Программное обеспечение осуществляет такие функции как программная блокировка доступа,

конфигурирование дисплея и выходных каналов. Контрольные точки задаются в диапазоне от 0 до

100% от номинального давления.

Конструкция индикатора позволяет повернуть дисплей в удобное для наблюдателя положение в зависимости от положения установки датчика.

* Неразъемное соединение, монтируемое на заводе-изготовителе.

KИзмеряемые среды: жидкость, пар, газ

KДиапазон измеряемых давлений: минимальный

0...10 кПа (избыточное),

0...60 кПа (абсолютное); максимальный

0...4 МПа (избыточное),

0...2,5 МПа (абсолютное)

KПогрешность измерения: ±0,25%ВПИ (ВПИ > 40 кПа);

±0,35%ВПИ (стандартно)(ВПИ>40 кПа); ±0,5%ВПИ (ВПИ ≤ 40 êÏà)

KВыходные сигналы:

4-20 ìÀ, 0-10 Â

KТемпература измеряемой среды: от минус 25 до плюс 300°С

KТемпература окружающей среды: от 0 до 50°С (до 40 кПа);

от 0 до 70°С (свыше 40 кПа) дополнительно:

îò -20 äî 50°Ñ

KИсполнения по ГОСТ 12997: обыкновенное, взрывозащищенное (ЕхiaIICT4)

KВнесены в Госреестр средств измерений, сертификат ¹18375-03

KС а н и т а р н о - э п и д е м и о л о г и ч е с к о е заключение ¹74.50.01.510П.0014.20.09.04 от 08.03.04

Многофункциональный датчик давления Метран-55-ДС 200П предназначены для работы во всех типах сред, не агрессивных к нержавеющей стали, и представляет собой удачное сочетание нескольких устройств:

-прецизионный датчик давления;

-программируемый переключатель давления с релейным выходом;

-цифровой дисплей

Для пищевой, фармацевтической промышленности и других промышленных процессов возможно исполнение датчика Метран-55-ДС 200П с приварной торцевой мембраной из нержавеющей стали.

Достоинства:

K Различные варианты электрических и механических соединений

K Специальная конструкция с применением радиатора для измерения давления в средах с температурой от 150 до 300°C

K Специальная конструкция с торцевой мембраной

Четырехразрядный программируемый светодиодный дисплей отображает давление в системе. Программирование осуществляется с помощью кнопок, расположенных на панели дисплея.

Программное обеспечение осуществляет такие функции как программная блокировка доступа,

конфигурирование дисплея и выходных каналов. Контрольные точки задаются в диапазоне от 0 до

100% от номинального давления.

Конструкция индикатора позволяет повернуть дисплей в удобное для наблюдателя положение в зависимости от положения установки датчика.

Нижний предел измерений равен нулю.

K Предел допускаемой основной погрешности: ±0,25%; ±0,35%; ±0,5%ВПИ

Для датчиков, укомплектованных съемным индикаторным устройством, погрешность индикации значений входной измеряемой величины при температуре (23±2)°С не превышает ±0,2%ВПИ; значение дополнительной температурной погрешности увеличивается на ±0,1%/10°С

K Общие параметры для датчиков (устойчивость к воздействующим факторам - вибрации, относительной влажности, атмосферному давлению; степень защиты от пыли и влаги; масса; монтаж; надежность; поверка; комплект поставки) приведены в приложении 1; энергопотребление, схемы, варианты и таблицы электрических соединений датчиков - в приложении 2; варианты подключений давления - в приложении 3.
