Аналоги Люксметра

Современный вид имеет люксметр LS1010В: компактные корпуса прибора и датчика, цифровой индикатор с указанием диапазона, сигнализацией разряда источника питания. Измерения проводятся в трех диапазонах: 0…2000 лк с дискретностью 1 лк; 2000…19 990 лк с дискретностью 10 лк; 20 000…50 000 лк с дискретностью 100 лк. Погрешность прибора на всех диапазонах составляет 5 %.

Состав прибора:

Операционный усилитель TL072 Микроконтроллер ATmega8L и панелька DIP28 Дисплей 16x2 Winstar Подстроечный резистор на 100 кОм Подстроечный резистор на 10 кОм Фототранзистор или фоторезистор

Резисторы: 10 кОм - 1 шт. 5 кОм – 2 шт.

Конденсаторы электролитические: 1 мкФ – 2 шт. 4.7 мкФ – 1 шт.

Еще один портативный люксметр LX2 выпускается японской фирмой Sanwa. Люксметр имеет отсек для хранения, датчика, что повышает его эксплуатационные преимущества. Диапазон измеряемых величин разделен на 4 поддиапазона: 0,1…399,9 лк; 1…3999 лк; 0,01 клк…39,99 клк; 0,1 клк…399,9 клк. Погрешность измерений составляет 7 % при измерениях до 3000 лк и 10 % при измерениях более 3000 лк. К сервисным возможностям прибора следует отнести дополнительный измерительный «столбик» с 42 делениями (удобен при быстрых оценках), индикатор разряда батарей и автоматическое включение режима пониженного энергопотребления через 30 минут работы.

Схема прибора показан на рисунке ниже, его стоимость составляет в среднем $33, что весьма и весьма недорого. Что же предложено потребителю за такую сумму? По техническим характеристикам — полное соответствие LS1010B: те же три диапазона, та же дискретность и погрешность измерения, разве что цифровой дисплей выглядит проще. Преимущество же названного люксметра в том, что его легко приобрести у фирмы «Платан». При заказе одновременно нескольких приборов начинает действовать ощутимая скидка.

Другими словами, какой прибор лучше? Отвечаем: смотря для чего! Измерить освещенность, создаваемую далекими звездами, названные приборы явно не способны, но контролировать средние нормы общего освещения, они смогут отлично. Также следует учитывать, что разные источники света имеют разный спектральный состав. Поэтому при измерениях нужно умножать показания прибора на соответствующие коэффициенты, которые приводятся в руководстве по эксплуатации на конкретный люксметр.

Прототип Люксметра

На основе анализа всех возможных вариантов аналогов был разработан прототип, который представлен ниже:

Состав прибора:

Мультиметр-1 шт.

Солнечная батарея-1шт

Батарея Крона 9В-1шт

Провода

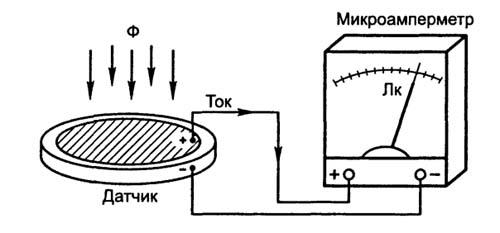

Люксметр состоит из двух основных узлов: фоточувствительного элемента, преобразующего световую энергию в электрическую, и измерительной головки, эту самую энергию регистрирующую.Принципиальная схема приведена ниже:

4
