Вставим еще один Регулировочный винт. Скопируем этот винт, выделив его щелчком левой кнопки мышки. Скопировать можно, щелкнув правой кнопкой мышки и выбрав в контекстном меню Копировать, или используя сочетание клавиш на клавиатуре Ctrl+C. Чтобы вставить эту деталь, необходимо на пустой части рабочего пространства щелкнуть правой кнопкой мышки и выбрать Вставить или использовать сочетание клавиш на клавиатуре Ctrl+V.

Для размещения детали в модели используйте команду Зависимость в сборке, как на предыдущем шаге.

Закрепим регулировочные винты, используя Библиотеку стандартных изделий: Крепежные изделия — Шайбы — Пружинные — Шайба с внутренним заклинивающимся зубом. Вызовем из Библиотеки эту шайбу, далее укажем цилиндрическую часть Регулировочного винта и плоскость, к которой он будет прилегать. На следующем рисунке иллюстрирован процесс вставки Шайбы.

Дополним сборку еще несколькими деталями. Заходим в Библиотеку стандартных изделий, Крепежные изделия — Болты винты — Специальные — Болт В ГОСТ 3033-79. Выполняем двойной щелчок на этом болте и указываем отверстие Регулировочного винта.

В диалоговом окне Размер резьбы — М6, номинальная длина 60 мм.

Далее щелкаем на кнопку ОК и вставляем эти винты в любом удобном месте на рабочем пространстве сборки. По окончанию ввода нажимаем правую кнопку мышки и выбираем Завершить.

Вызовем Зависимости в сборке, используем Совмещения по оси, совместим резьбовую часть

Регулировочного винта и Винт, вставленный из Библиотеки стандартных изделий.

Совместим оси проушины Винта и отверстия в Регулировочном ноже.

Такую же операцию проделаем с другой стороны. Теперь вставим Штифт в отверстие и законтрим ее Шайбой с внутренним заклинивающимся зубом. Диаметр Штифта 5 мм, длина 16 мм. После вставки штифта все должно получится, как на последнем рисунке.

Вставим в контекст сборки Ручку косилки. Ее надо разместить внутри кронштейна и закрепить Штифтом по стандарту IS 6863 и Шайбой с внутренним заклинивающим зубом.

Для удобства вставки Штифта и Шайбы необходимо отключить видимость подсборок, которые называются Колесо. Удерживая клавишу Ctrl указываем в Браузере обе подсборки Колесо. Далее щелчком правой кнопки мышки вызываем контекстное меню и убираем галочку напротив пункта Видимость.

Включить видимость объектов можно так же.

После вставки ручки газонокосилка должна выглядеть так:

Финальным элементом сборки газонокосилки будет вставка корпуса. Для этого вставьте в контекст сборки файл с названием Корпус.ipt

Используя сборочные зависимости, укажите плоскость на Корпусе, который мы вставили, и на Крышке колеса, как показано на рисунке.

После этого нажмите Применить. Указанные плоскости совместятся.

Совместите нижнюю часть Корпуса с Кронштейном. Для окончательного позиционирования Корпуса,

необходимо использовать Тип — Касательность, указать трубки Рамы газонокосилки и Корпус.

Осталось закрепить корпус. Для этого необходимо перейти на вкладку Проектирование, и выбрать на панели инструментов Болтовое соединение. Поверните модель, как показано на рисунке, и вызовите команду Болтовое соединение.

Укажите на плоскости Корпуса точку, примерно, как показано на рисунке зеленой стрелкой. Далее необходимо задать размеры, описывающие положение отверстия относительно Кронштейна. Укажите грани, как показано на рисунке. Ребро 2 и 3 положение отверстия относительно ребер Кронштейна. Ограничение

(4) — нижняя часть Кронштейна.

Поменяем диаметр отверстия с 10 на 5. Добавьте Крепеж, для этого необходимо щелкнуть в правой части диалогового окна. Добавьте Болт ГОСТ Р 50274-92 М5, шайбу ГОСТ 6402-70 под болт М5, Гайка ГОСТ 11860-85 М5. После этого нажмите Применить. Болт разместится на корпусе, в кронштейне появится отверстие, которое будет отражено и в модели.

На этом сборка Газонокосилки закончена, сохраните сборку.

Вариация зависимостей.

Для задания Динамической зависимости необходимо отключить Видимость деталей Корпус и Рама газонокосилки.

Сборка примет следующий вид.

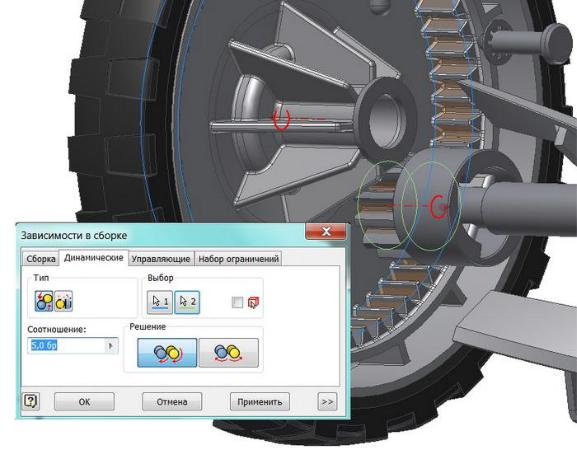

Давайте наложим динамическую зависимость на Колесо и Spur Gear. Для этого вызываем Зависимости в сборке, перейдем на вкладку Динамические. Укажем поверхность на Колесе и поверхность на зубчатом колесе, который называется Spur Gear, как показано на рисунке.

Выберете поверхности на Колесе и Spur Gear, которые в данной модели являются делительными диаметрами зубчатых колес, в окне Соотношение передаточное отношение поменяется на 5. Останется изменить направление вращения, на зависимое вращение.

То же самое делаем с другим колесом.

Теперь «возьмите» Колесо левой кнопкой мышки и потяните за него. Как вы можете увидеть, колесо вращается, и вращаются ножи газонокосилки. Теперь вернем видимость всем недостающим элементам.

Далее развернем подсборку Колесо. Найдем папку Начало и в ней плоскость XZ, выберем ее щелчком левой кнопки мышки. Вызовем Зависимости в сборке, Тип — Угол, Решение — Направленный угол. В качестве второй плоскости выберем плоскость на Корпусе газонокосилки.
