Цепи однофазного синусоидального тока Основные понятия
Мгновенные значения синусоидальных тока и напряжения определяются выражениями
i(t)= Im sin(ωt + ψi), u(t)= Um sin(ωt + ψu),
где Im,Um– амплитудные значения тока и напряжения;
(ωt+ ψ) – фаза колебания, аргумент синусоидальной функции;
ω[рад/с] – угловая частота, которая может быть определена какω=2πf= 2π/T;
f[Гц] – линейная частота; Т [c] – период колебаний;
ψi , ψu- начальные фазы тока и напряжения, которые отсчитываются от начала координат до ближайшей точки на оси абсцисс перехода синусоидальной функции через ноль от отрицательных к положительным ее значениям
На рис. 2.1 построены временные графики мгновенных значений тока и напряжения одинаковой частоты:
i(t)= Im sin(ωt + ψi), u(t)= Um sin(ωt + ψu).
Угол, на который синусоида тока сдвинута относительно синусоиды напряжения, называют углом сдвига фазφ и определяют как разность начальных фаз напряжения и тока:
φ= ψu–ψi.
Рис. 2.1
Действующие значения периодических токов, эдс и напряжений
Овеличине периодических ЭДС, напряжений
и токов обычно судят по их средним
квадратичным значениям за период,
которые называютсядействующими
значениямиЭДС, напряжения или тока
и обозначаются, соответственно, какE,U,I.

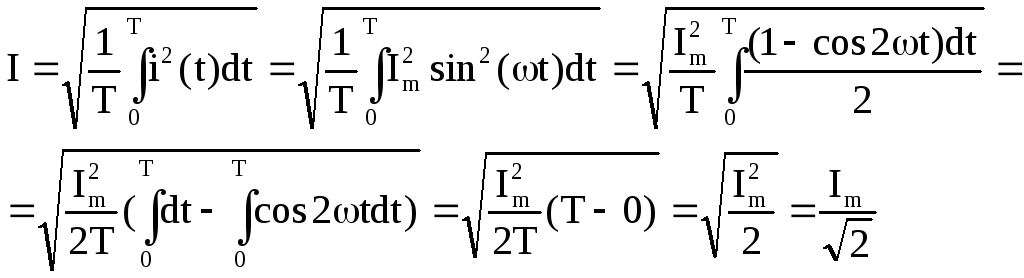

Под действующим значением синусоидального тока i(t)=Imsin(ωt+ ψi), понимают такой постоянный токI, который при протекании через резистор с сопротивлениемR(рис. 2.2) выделяет такое же количество тепла, что и синусоидальный ток за время, равное одному периоду синусоидального тока:
.
Откуда
Действующие значения ЭДС и напряжения определяются аналогичными соотношениями:
,
,
.
Большинство систем измерительных приборов измеряют действующие значения токов и напряжений, поэтому расчеты в цепях синусоидального тока чаще всего выполняют по действующим значениям.
Изображение синусоидальных величин векторами и комплексными числами
Синусоидальные ЭДС, напряжения и токи, имеющие частоту ω, можно изображать векторами, вращающимися с угловой скоростью, равной ω, причем длина вектора определяется в соответствующем масштабе амплитудой ЭДС, напряжения или тока.
Пусть мы имеем две синусоидальные ЭДС
и
.
Изобразим их в виде векторов в момент времени равный нулю (рис. 2.3). Начальные фазы этих синусоидальных ЭДС откладываются от горизонтальной оси против часовой стрелки, если они положительны, и по часовой стрелке, если они отрицательны. Длины векторов равны соответствующим амплитудным значениям.
Найдем ЭДС е(t), равную сумме ЭДС е1 и е2. Тогда эта ЭДС будет изображаться вращающимся вектором, равным геометрической сумме векторов, изображающих ЭДС е1и е2.
В любой момент времени взаимное расположение этих вращающихся векторов будет оставаться неизменным, поэтому достаточно построить вектора в момент времени равный нулю, и все операции выполнять над ними.
Совокупность векторов, характеризующих процессы, происходящие в той или иной цепи синусоидального тока, и построенных с соблюдением правильной ориентации их относительно друг друга по фазе для момента времени равного нулю, называют векторной диаграммой.
Так как обычно мы
интересуемся действующими значениями
синусоидальных функций, которые в
раз
меньше их амплитуд, то целесообразно
на векторной диаграмме длину векторов
выбирать равной, в избранном масштабе,
действующим значениям ЭДС, напряжений
или токов. На рис. 2.4 изображена векторная
диаграмма напряжения и тока, причем ток
отстает от напряжения на угол φ, который
на векторной диаграмме всегда показывается
стрелкой, направленной от вектора тока
к вектору напряжения.
Какую-либо синусоидальную функцию, например,
можно изобразить
вектором (рис. 2.5) на комплексной плоскости
или записать в виде комплексного числа
в показательной форме
,
где
-
модуль комплексного числа, равный
действующему значению синусоидальной
функции, который на векторной диаграмме
соответствует длине вектора в выбранном
масштабе напряжений;
ψ – аргумент комплексного числа, соответствующий начальной фазе синусоидальной функции, которая на комплексной плоскости откладывается от положительного направления оси действительных чисел;
j=-
мнимое число.
Комплексная величина в соответствии с формулой Эйлера может быть записана также в тригонометрической и алгебраической формах записи:
где
- действительная часть комплексного
числа;
- мнимая часть
комплексного числа.
Для
обратного перехода от алгебраической
к показательной форме записи необходимо
найти модуль этого комплексного числа
с помощью теоремы Пифагора (рис. 2.4) и
аргумент путем определения тангенса
соответствующего угла:
,
.
Полностью все формы записи комплексной величины и связь между ними можно записать:
