Структурные диаграммы состояния сплавов, имеющих превращения в твердом состоянии

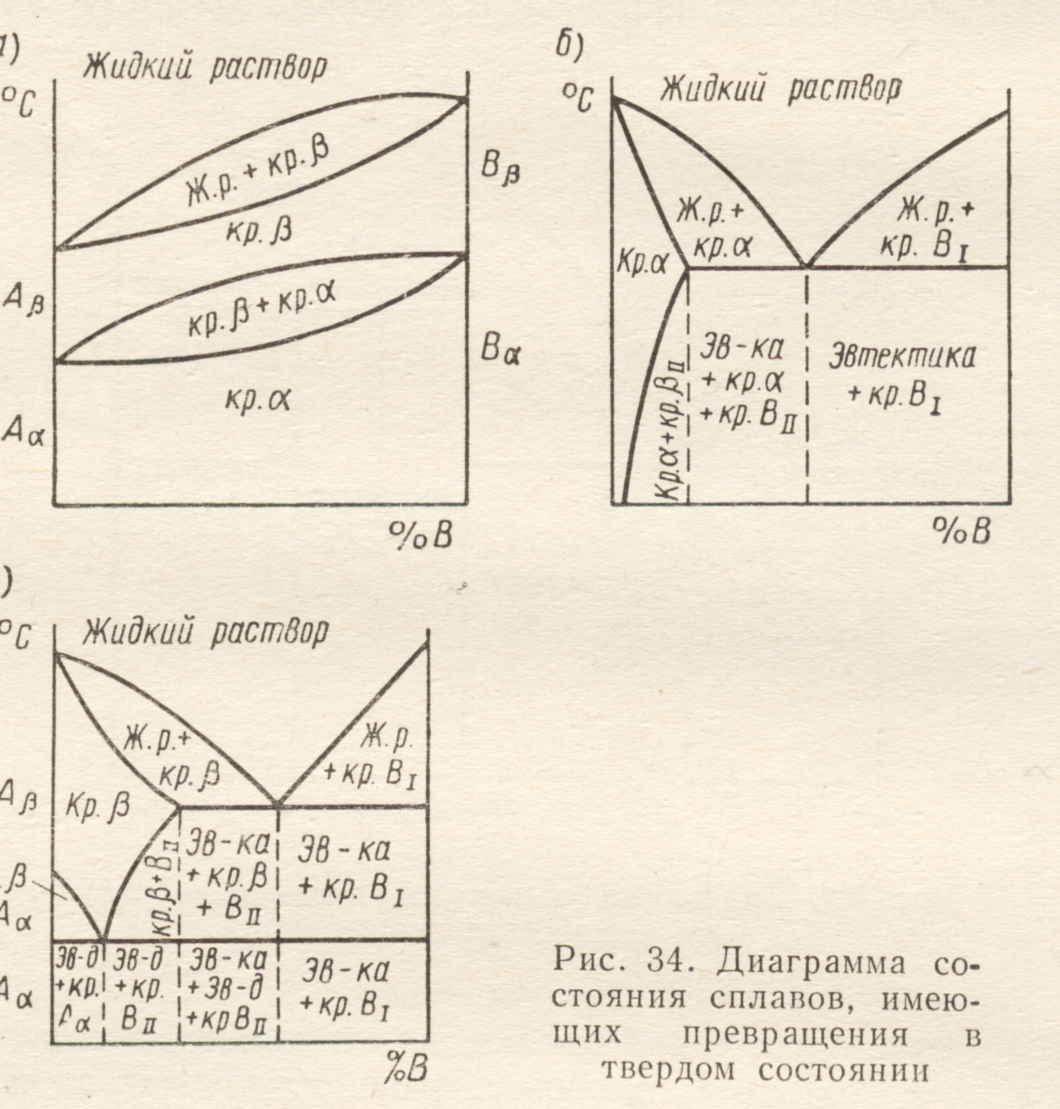

Сплавы, в которых протекает перекристаллизация, связанная с аллотропическими превращениями, частичным или полным распадом твердых растворов или упорядочением имеют диаграммы состояния, отличающиеся от типов диаграмм состояния, рассмотренных выше. Некоторые наиболее характерные диаграммы приведены на рис. 34.

На рис.34а приведена диаграмма состояния сплавов, компоненты которых существуют в двух аллотропических модификациях и образуют между собой твердые растворы при неограниченной растворимости компонентов. На рис.34.бприведена диаграмма состояния сплавов, в которых при понижении температуры происходит частичный распад твердого раствора α с выделением новой фазы – кристаллов β_II. На рис. 35,вприведена диаграмма состояния сплавов, в которых превращение в твердом состоянии связаны как с аллотропическим превращением одного из компонентов (А), так и с полным распадом твердого раствора на механическую смесь двух фаз, являющихся компонентами. Механическая смесь фаз, выделившихся при распаде твердого раствора, в отличие от механической смеси фаз, образовавшихся из жидкого раствора при первичной кристаллизации (эвтектики), называетсяэвтектоидом.

Во многих сплавах, к числу которых относятся и сплавы железа с углеродом, превращения пртекают и в твердом состоянии. Сплавы, имеющие превращения в твердом состоянии, могут быть подвергныты упрочняющей термической обработке – закалке с отпуском (старением).

Кроме рассмотренных фазовых превращений, в некоторых сплавах, находящихся в твердом состоянии, происходят магнитные превращения, которые в отличие от фазовых, не связаны с изменением атомно–кристаллического строения сплавов. Магнитные превращения протекающие в сплавах, также используются на практике.
