Рис. 5.53. Модель коттеджа, конвертированная в DXF-формат и открытая для просмотра в eDrawings Viewer
Примечание
Приложение eDrawings Viewer – бесплатная утилита, предоставляемая компанией Dassault Systems для просмотра и аннотирования трехмерных моделей, чертежей и документации всевозможных форматов
(поддерживаются форматы практически всех известных CAD-систем).
На компакт-диске, поставляемом с книгой, вы также найдете пример конвертирования чертежа плана в DXF-формат
(CH03\Export\DXFexport.dxf).
Сохранение проекта как HTML-страницы
Для сохранения проекта как HTML-страницы служит команда меню Файл → Сохранить в WEB-формате. После выполнения данной команды на экране появляется окно (рис. 5.54) с параметрами сохранения интернет-страницы.

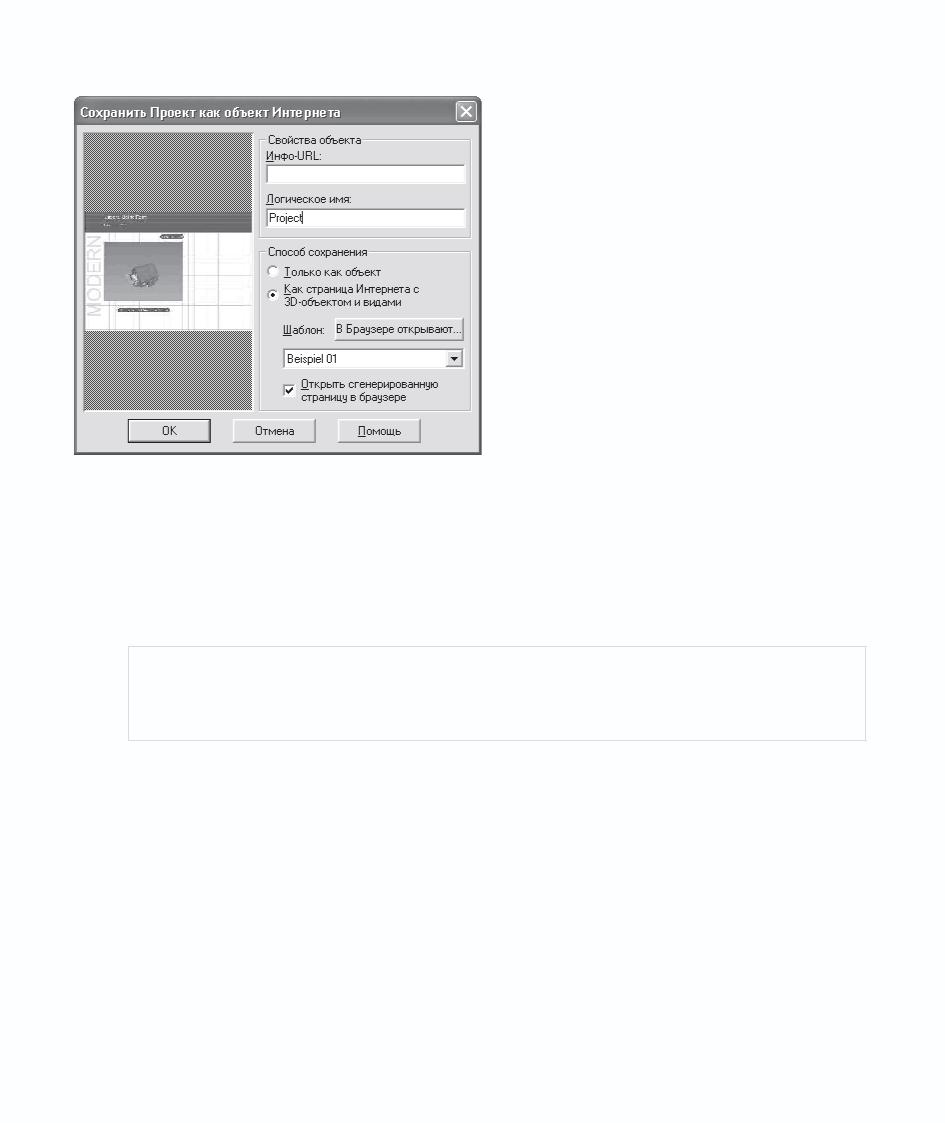

Рис. 5.54. Параметры сохранения проекта ArCon в HTML-формат
В поле Логическое имя задается название страницы, а в области Способ сохранения с помощью соответствующего положения переключателя выбирается один из вариантов сохранения: просто как объект ArCon или же как полноценный файл HTML-формата. В раскрывающемся списке Шаблон выбирается один из шаблонов оформления представления данных на интернет-странице. Флажок Открыть сгенерированную страницу в браузере позволяет мгновенно после сохранения проекта открыть его в окне браузера, установленного на вашем компьютере.
Примечание
Сохранение проекта в данный формат требует некоторого времени, поскольку программа одновременно сохраняет несколько видов для наиболее полного представления проекта в Интернете.
Можете открыть в программе одну из последних версий разработанного проекта двухэтажного коттеджа и попробовать сохранить ее в данный формат (рис. 5.55).

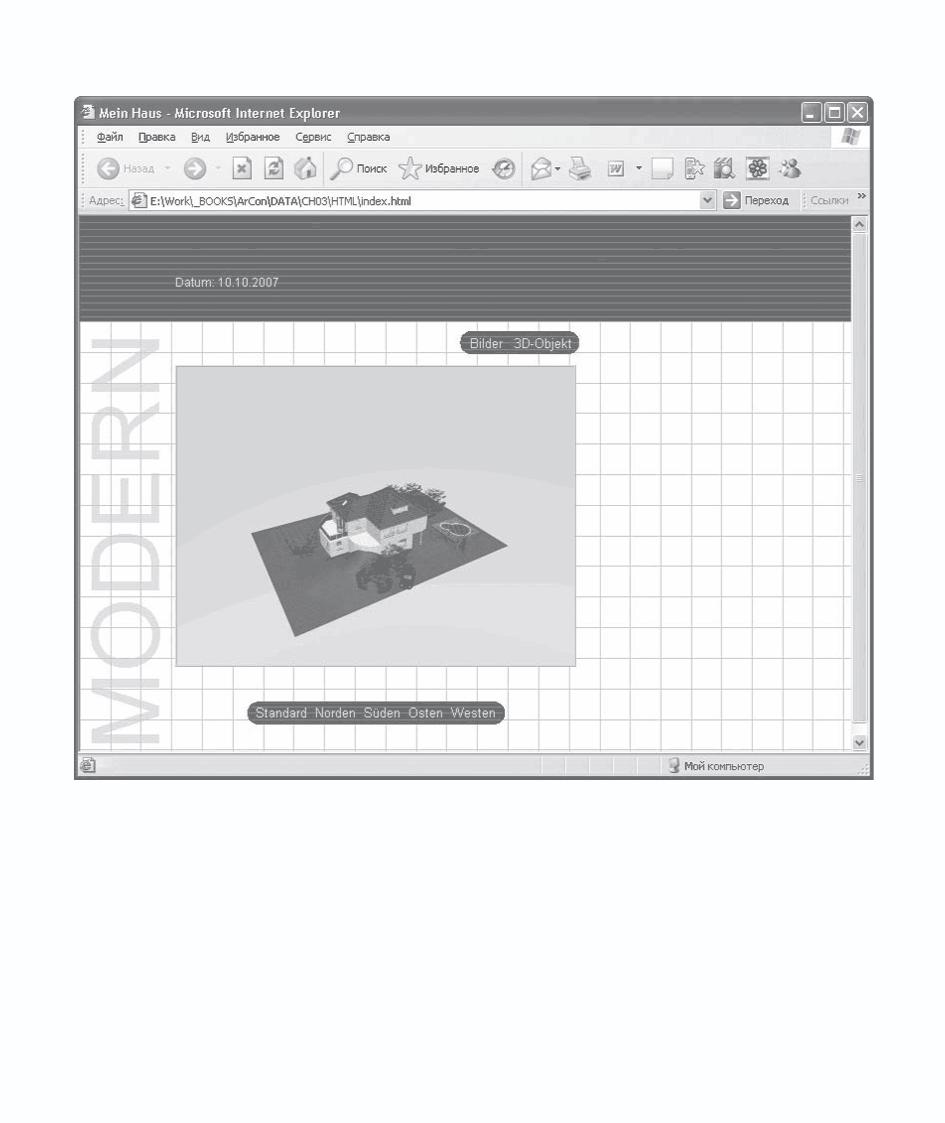

Рис. 5.55. Проект ArCon в HTML-формате
С помощью кнопок в нижней части открытой страницы можно переключаться между различными видами проекта (рис.
5.56).

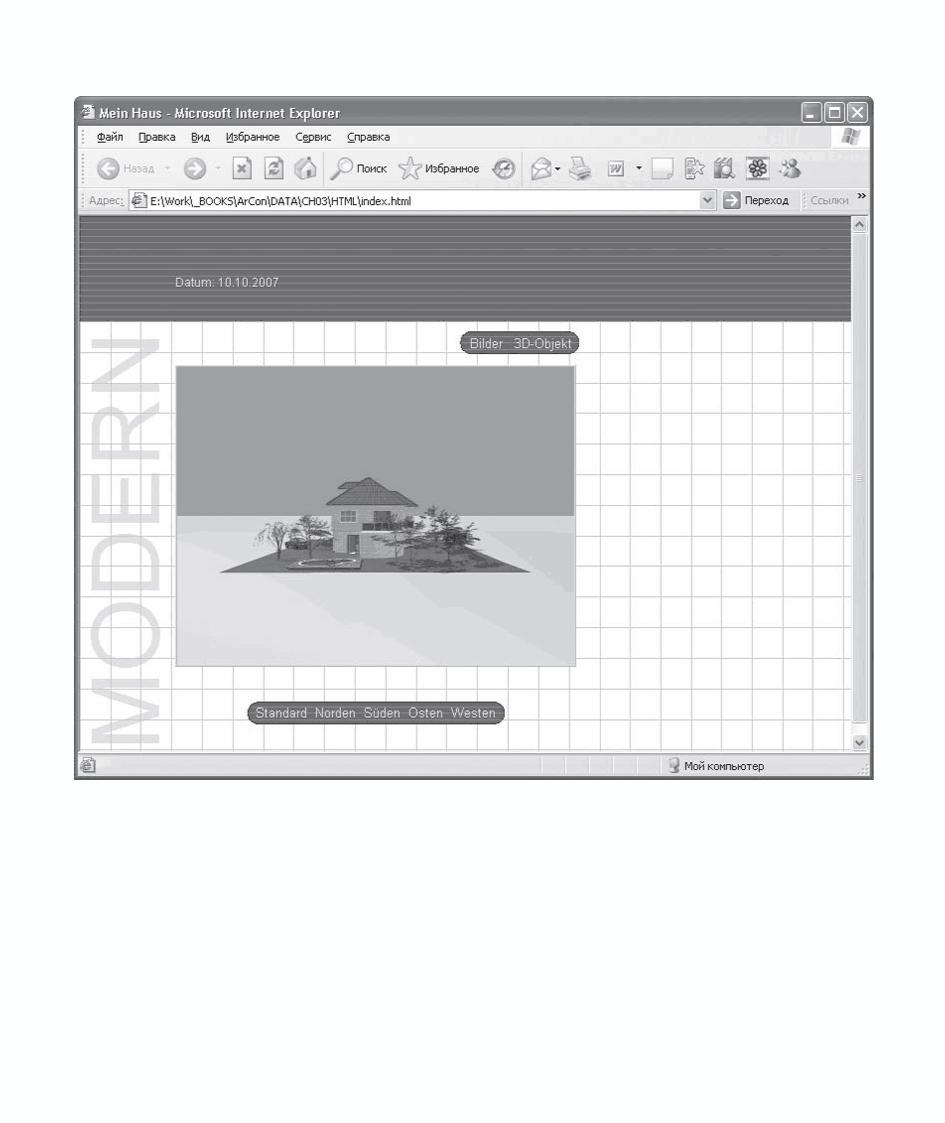

Рис. 5.56. Вид с востока на проект, сохраненный в качестве HTML-страницы
Пример сохраненного проекта вы найдете в директории CH03\HTML на компакт-диске. Для открытия проекта необходимо запустить файл index.html.
Сохранение проекта в виде исполняемого файла
Помимо всего прочего, система ArCon предоставляет очень мощную возможность для сохранения разработанного проекта в виде исполняемого EXE-файла. Данная возможность очень удобна для демонстрации проекта заказчику или другим сторонним лицам, у которых нет на компьютере установленной программы ArCon или каких-либо других CAD-систем, в
которых можно было бы ознакомиться с проектом.
