Привязка

Одноэтажные здания (здания двух- и многоэтажные с укрупненном пролетом в верхнем этаже)

1. Торцевые колонны крайнего ряда к поперечным осям (500 мм)

2. Крайние колонны к продольным осям

   1. (250мм) в зданиях с мостовыми кранами г/п до 20 т и шаге крайнего ряда колонн 12 м;

в зданиях с мостовыми кранами г/п более 20 т, при высоте пролета более 14,4 м с шагом колонн 6м;

при шаге колонн 12 м и высоте пролетов более 12 м.

2. (0 мм) в бескрановых зданиях с шагом колонн 6, 12 м

и в зданиях с подвесными или мостовыми кранами г/п до 20 т при высоте не более 14,4 м с шагом колонн 6 м.

3. Колонны среднего ряда – геометрическая ось колонны и разбивочной оси совпадают (см. оси 2)

4. Перепад высот (температурный шов)

4.1 Поперечный

Если высоты одинаковые, то Если есть перепад высот, то

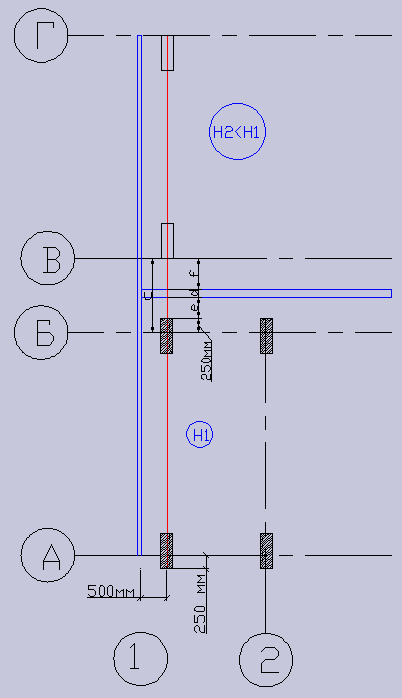

4.2. Продольный

С=f+d+e+250≥300 мм, е=30мм, d=160-300мм, f≥50мм и кратно 50. С=70+200+30+250=550 мм.

Также вставку С можно посмотреть по методичке.

е – расстояние м/у стеновой панелью и колонной более высокого здания

4.3. Перпендикулярный (вставка с считается аналогично)

Многоэтажных зданий

Каркасы одноэтажных зданий (колонны, фермы, покрытия, фундаменты)

Таблица 2 – Отметка верха консолей колонны в одноэтажных зданиях со сборным железобетонным каркасом, оборудованных мостовыми кранами

Пролет L, м			Высота помещений Н, м	Грузоподъемность крана Q, т			Отметка верха крановых консолей колонн h, м, при шаге колонн а
							6 м	12 м
18	24		8,4	10			5,2	4,6
18	24		9,6	10	20		5,8	5,4
18	24		10,8	10	20		7	6,6
18	24	30	12,6	10	20	30	8,5	8,1
18	24	30	14,4	10	20	30	10,3	9,9
24	30		16,2	30	50		11,5	11,1
24	30		18	30	50		13,3	12,9
