4.4 Машины для фрезерования закустаренных земель

Фрезерование растительности совместно с почвой позволяет получить земли, готовые для сельскохозяйственного использования. При этом отпадает необходимость в предварительном срезании и корчевке растительности, что удешевляет стоимость работ, несмотря на то, что древесина измельченного кустарника не используется.

Для фрезерования не засоренных камнями закустаренных земель, лугов и пастбищ наибольшее распространение в последнее время получили навесные – ФБН-1,5, ФКН-1,7 и полуприцепная МТП-44А фрезерные машины, агрегатируемые с энергетическим модулем (трактором) тягового класса 6 болотоходной модификации (таблица 4).

Таблица 4 Техническая характеристика фрезерных машин

Параметры	Марка машины
	МТП-44А	ФКН-1,7	ФБН-1,5	ФБК-2
Производительность при расчистке почв средней закустаренности, га/час	до 0,15	до 0,2	0,5-0,7	0,7-0,8
Ширина захвата, м	1,7	1,7	1,5	2,0
Рабочая скорость, м/с	0,05-0,37	0,14-0,53	-	-
Глубина, м: на минеральных почвах на торфяно-болотных	0,25 0,4	0,05-0,25 0,05-0,25	- 0,25	- 0,20
Максимальный диаметр измельченных стволов,см	13	6	-	-
Давление движителей на почву, кПа	31	33	-	-
Диаметр фрезы, мм	1030	712	670	800
Частота вращения фрезы, с-1	2,85	4,4 и 5,2	4,3	2,7-3,9
Габаритные размеры, мм: длина х ширина х высота	5400x2470 х200	2615x2365 х1980	1330x2170 х1660	4230x3870 х1270
Тип агрегатируемой машины	Полупри-цепная	Навесная	Навесная	Полупри-цепная
Дорожный просвет, мм	250	300	-	-
Масса машин с оборудованием, кг	22400	18520	1090	2960

4.4.1 Фреза болотная навесная ФБН-2 применяют при освоении осушенных болот и для ухода за лугами и пастбищами. Фреза состоит из рамы, фрезерного барабана и трансмиссии. Рама представляет жесткую сварную конструкцию из квадратных труб, уголков и листового проката.

Фрезерный барабан (рисунок 4а) состоит из вала 1, ведущих 2 и ведомых 3 дисков. К ведущим дискам 3 крепятся по пять изогнутых ножей 5 с заостренными режущими кромками (правые и левые). Несколько дисков, свободно смонтированных на валу 1, образуют барабан. Соединение ведущих и ведомых дисков фрикционное, что предохраняет рабочие органы фрезы от поломок при перегрузках. Момент срабатывания фрикционов регулируется сжатием пружин 4, вмонтированных в барабан. Регулирование сжатия дисков производится нажимной гайкой 6 барабана (с левой резьбой). Вращается барабан в двух подшипниковых опорах. При встрече с твердым предметом (камень, толстый корень и др.) ножевые диски пробуксовывают и предохраняются от поломки. После преодоления препятствия диски снова увлекаются во вращение. Привод барабана от ВОМ трактора осуществляется через карданную передачу, конический и цилиндрический редукторы 6 и 7.

1 – вал; 2, 3 - ведущие и ведомые диски; 4 – пружина; 5 - ножи (правые и левые); 6, 7 — редукторы; 8— кожух; 9— грабельная решетка; 10 — барабан; 11— регулятор глубины; 12— колесо; 13— навеска;

Рисунок 4 - Почвообрабатывающая фреза ФБН-2: а-фрезерный барабан; б – рабочий процесс; в – общий вид ФБН-2.

На заднем брусе рамы фрезы навешана решетка, предназначенная для задержания и дополнительного измельчения кусков дернины. Вал барабана устанавливают в подшипниках. Барабан сверху закрыт кожухом 8, к которому прикреплена грабельная решетка 9.

Рама фрезы в рабочем положении опирается на два колеса. Глубину обработки регулируют винтовым механизмом регулятора 11, изменяющим положение колес по высоте. В рабочем положении ножи фрезы участвуют одновременно в двух движениях: вращательном вместе с барабаном и поступательном вместе с машиной (рисунок 4б). Поэтому режущие кромки ножей отрезают клиновидные стружки почвы. Размер стружки зависит от соотношения окружной и поступательной скоростей ножей. Ножи увлекают стружку во вращение и отбрасывают назад (рисунок 4в). Ударившись о грабельную решетку, почва крошится, куски дернины и растительные остатки падают вниз, а сверху на них укладываются мелкие комочки почвы, прошедшие сквозь решетку.

4.4.2 Фрезерный культиватор-глубокорыхлитель КФГ-3,6 служит для предпосевной обработки почвы под овощные, технические и зерновые культуры, а также применяют при коренном улучшении мелиорируемых земель, лугов и пастбищ (рисунок 5).

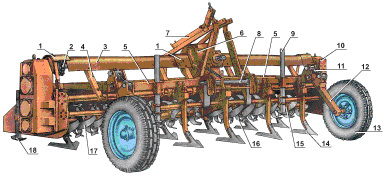

1 – ограждения цепных муфт; 2 – цепная муфта; 3 – ограждение промежуточного вала; 4 – кронштейн ограждения; 5 – правый и левый кожух рамы; 6 – центральный редуктор; 7 – приспособление для присоединения карданного вала; 8 – вал подвеса; 9 – передняя подставка; 10 – боковой редуктор; 11 – винт регулировки опорного колеса; 12 – кронштейн опорного колеса; 13 – опорное колесо; 14 – лапа со стойкой; 15 – фрезерный барабан; 16 – правый нож; 17 – левый нож; 18 – задняя подставка.

Рисунок 5 - Фрезерный культиватор-глубокорыхлитель КФГ-3,6

В передней части культиватора установлены стрельчатые лапы на жестких стойках 14. Ширина захвата до 3,6 м, диаметр барабана 480 мм частота вращения барабана до 480 об./мин, глубина обработки до 20 см, производительность до 2 га/ч. У КФГ-3,6 регулировка глубины осуществляется за счет изменения положения опорных колес, расположенных перед стрельчатыми лапами. Удельная масса полевых фрез до 600 кг на 1 м ширины захвата. Для соединения машины с навесной системой трактора служит навесное устройство. Культиватор агрегатируется с тракторами класса тяги 3.

4.4.2 Фрезерная машина ФКН-1,7 агрегатируется с тракторами Т-130БГ, Т-130Г-3 и другими, оборудованными ходоуменьшителем. В передней части трактора укрепляется отвал, с помощью которого производится наклон стволов кустарника по ходу движения агрегата. Отбойная плита выполнена заодно с рамой машины. Фрезерный барабан представляет полый цилиндр, на наружной поверхности которого на специальных кронштейнах крепятся криволинейные ножи, которые могут поворачиваться на 120^о вокруг оси по мере затупления. Привод фрезерного барабана осуществляется от ВОМ трактора через карданную передачу, конический и цилиндрический редукторы, устройство которых аналогично установленным на машине МТП-44А. Для заделки древесины и дернины служит отбойная решетка, а для регулирования глубины заделки и обработки - прикатывающий каток, положение которого относительно фрезерного барабана изменяется перестановкой штырей в регулируемых планках. Для соединения машины с навесной системой трактора служит переходная рама.

Если фрезерная машина МТП-44А предназначена для первичной обработки площадей, заросших крупным кустарником и мелколесьем, то фрезерная машина ФКН-1,7 - только для освоения слабозакустаренных торфяно-болотных и минеральных почв, а также для коренного улучшения лугов и пастбищ.

Фрезы ФБН-1,5, ФБН-0,9, ФБК-2, ФБ-2, ФБН-2, и КФГ-3,6 по конструктивной схеме в основном аналогичны между собой.
