3.2 Теодолитная съемка
3.2.1 Общие сведения
Теодолитная съемка относится к горизонтальным (контурным) съемкам и производится для получения плана местности без рельефа. В ходе полевых работ измеряют правые по ходу горизонтальные углы и расстояния между точками. Координаты начальной точки определяются привязкой хода к пунктам геодезической сети.
3.2.2 Исходные данные
Исходные данные для выполнения работы нужно взять из таблиц 3.2, 3.3, 3.4 и рисунка 3.2. Координаты начальной точки принять равной: Х1=800,0; У1=600,0. Номер варианта соответствует двум последним цифрам шифра.
Таблица 3.2 Измеренные углы и горизонтальные проложения линий
№ точек |
Измеренные углы |
Горизонтальные проложения, м |
Основной полигон | ||
1
2
3
4
5
6
7
1 |
121038/
145012/
74021/
219045/
102003/
132046/
104013/
|
341,18
345,86
196,76
341,71
373,32
393,82
452,48 |
Диагональный ход | ||
4
8
9
7 |
154014/
148052/
218022/
37021/ |
242,80
268,18
234,77 |
Таблица 3.3 Данные к съемке пашни полярным способом
Варианты |
Углы |
Расстояния, м | ||||||
6-5-б |
6-5-в |
6-5-г |
5-а |
5-б |
5-в |
5-г |
5-д | |
00-49 |
15000/ |
48000/ |
86000/ |
70,5 |
91,0 |
109,0 |
110,0 |
88,5 |
50-99 |
20030/ |
56000/ |
91000/ |
81,0 |
96,0 |
115,5 |
108,0 |
92,0 |
Таблица 3.4 Дирекционные углы
Десятки шифра |
Единицы шифра | |||||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
0 |
5010/ |
215040/ |
78022/ |
156056/ |
344044/ |
10036/ |
138042/ |
16029/ |
187003/ |
15057/ |
1 |
15020/ |
220041/ |
82022/ |
162026/ |
322022/ |
152000/ |
246026/ |
12039/ |
341028/ |
22048/ |
2 |
25030/ |
225042/ |
86022/ |
171017/ |
333033/ |
123026/ |
155055/ |
44035/ |
328058/ |
16002/ |
3 |
35040/ |
235043/ |
89022/ |
176006/ |
311012/ |
14030/ |
169049/ |
39011/ |
50052/ |
37049/ |
4 |
45050/ |
240044/ |
94022/ |
156056/ |
352052/ |
15021/ |
214037/ |
81039/ |
18026/ |
34012/ |
5 |
55000/ |
245045/ |
99022/ |
156056/ |
302020/ |
37049/ |
212000/ |
24053/ |
253057/ |
56054/ |
6 |
65010/ |
250046/ |
65022/ |
156056/ |
307027/ |
329029/ |
174001/ |
68002/ |
279015/ |
35012/ |
7 |
75020/ |
255047/ |
61022/ |
156056/ |
342029/ |
67045/ |
215056/ |
31012/ |
319042/ |
63042/ |
8 |
85030/ |
260048/ |
23022/ |
156056/ |
312058/ |
29055/ |
296052/ |
13048/ |
15026/ |
17058/ |
9 |
95040/ |
265049/ |
48022/ |
156056/ |
339039/ |
30000/ |
331035/ |
20000/ |
100037/ |
84021/ |

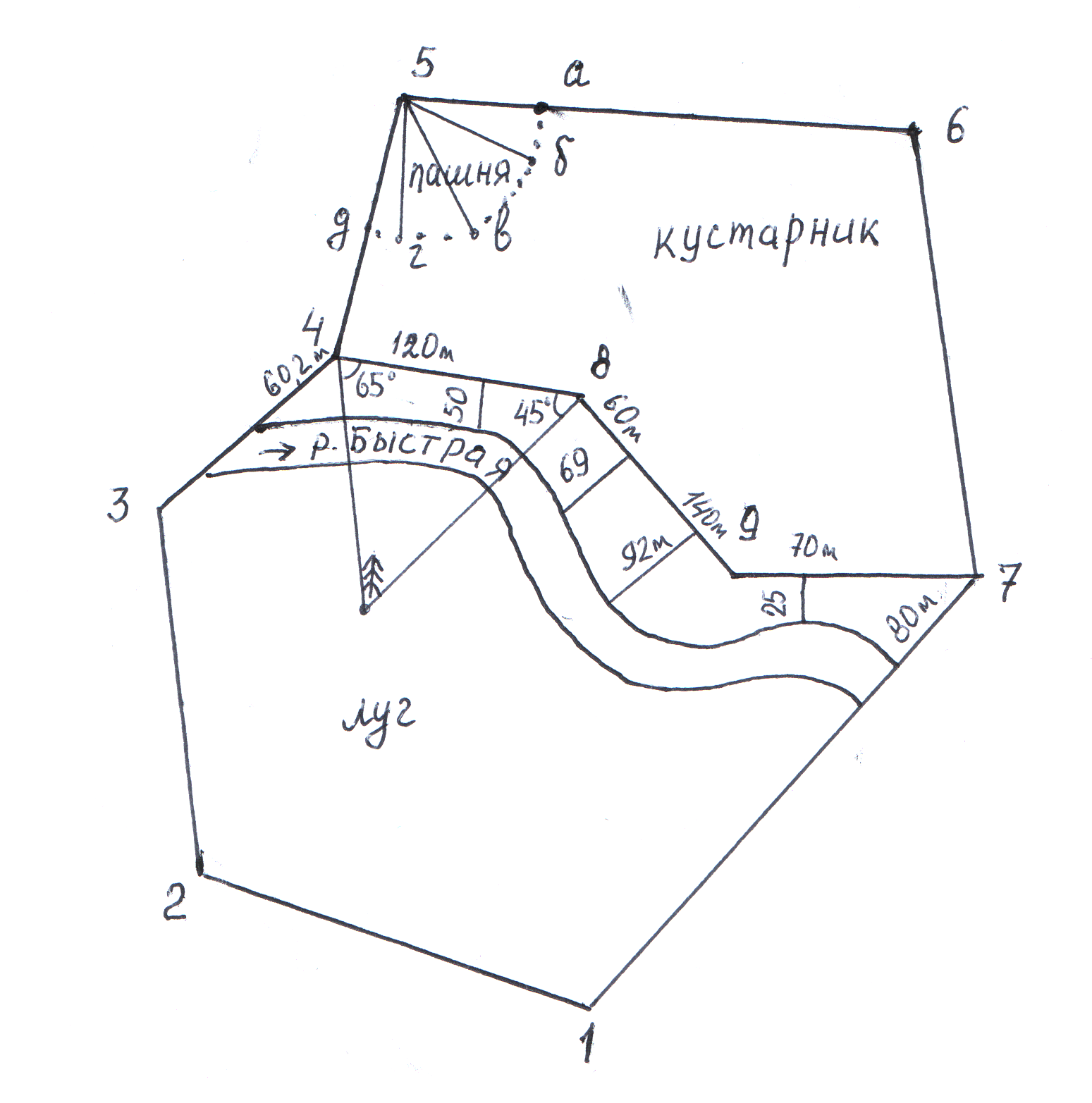

Рисунок 3.2 Абрис
Таблица 3.5 Ведомость вычисления координат
№ |
Горизонтальные углы |
Дирек- |
Румбы |
Гориз. |
Приращения координат |
Координаты | ||||||||||
то-чек |
изме-ренн |
попр. |
ис-правл |
цион. углы |
назван |
зна-чение |
проло-жения |
вычисл |
попр. к |
вычисл |
попр. к |
исправ |
исправ |
|
| |
основной полигон | ||||||||||||||||
1 |
153о29 |
0 |
153о29 |
|
|
|
|
|
|
|
|
|
|
5900,00 |
7900,00 | |
|
|
|
|
213о41 |
ЮЗ |
33о41 |
274,76 |
-228,63 |
-0,04 |
-152,28 |
-0,03 |
-228,57 |
-152,41 |
|
| |
2 |
95о59 |
0 |
95о59 |
|
|
|
|
|
|
|
|
|
|
5671,33 |
7747,59 | |
|
|
|
|
297о42 |
СЗ |
62о18 |
321,42 |
+149,41 |
-0,04 |
-284,53 |
-0,03 |
+149,37 |
-284,61 |
|
| |
3 |
83о08 |
0 |
83о08 |
|
|
|
|
|
|
|
|
|
|
5820,70 |
7462,93 | |
|
|
|
|
34о34 |
СВ |
34о34 |
253,48 |
+237,55 |
-0,04 |
+163,67 |
-0,03 |
+237,51 |
+163,64 |
|
| |
4 |
128о46 |
0 |
128о46 |
|
|
|
|
|
|
|
|
|
|
6058,21 |
7626,62 | |
|
|
|
|
85о48 |
СВ |
85о48 |
296,85 |
-21,74 |
-0,04 |
+296,05 |
-0,03 |
+21,70 |
+296,02 |
|
| |
5 |
78о37 |
+1 |
78о38 |
|
|
|
|
|
|
|
|
|
|
6079,91 |
7922,64 | |
|
|
|
|
187о10 |
ЮЗ |
7о10 |
131,30 |
-173,33 |
-0,03 |
-22,62 |
-0,02 |
-179,91 |
-22,64 |
|
| |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
5900,00 |
7900,00 | |
|
ИЗМ=539о59f = -1 |
|
Р= 362,81 |
= +0,19 |
= +0,14 |
f ДОП =12000 |
|
| ||||||||
|
ТЕОР =539о59 f = ±1,5n=4,4 |
f АБС =0,142+0,192= 0,23 |
f ОТН =f АБС Р = 11600 |
1160012000 |
|
| ||||||||||
диагональный ход | ||||||||||||||||
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
34о34 |
|
|
|
|
|
|
|
|
|
|
| |
4 |
53о40 |
0 |
53о40 |
|
|
|
|
|
|
|
|
|
|
6058,21 |
7626,62 | |
|
|
|
|
160о54 |
ЮВ |
13о06 |
120,62 |
-113,98 |
0 |
+39,47 |
+0,01 |
-113,98 |
+39,48 |
|
| |
6 |
219о41 |
0 |
219о41 |
|
|
|
|
|
|
|
|
|
|
5944,23 |
7666,10 | |
|
|
|
|
121о13 |
ЮВ |
58о47 |
103,85 |
-53,39 |
0 |
+88,92 |
+0,01 |
-53,89 |
+88,93 |
|
| |
7 |
119о16 |
0 |
119о16 |
|
|
|
|
|
|
|
|
|
|
5890,34 |
7755,03 | |
|
|
|
|
181о57 |
ЮЗ |
1о57 |
219,13 |
-219,00 |
-0,01 |
-7,45 |
+0,01 |
-219,01 |
-7,44 |
|
| |
2 |
64о14 |
+1 |
64о15 |
|
|
|
|
|
|
|
|
|
|
5671,33 |
7747,59 | |
|
|
|
|
297о42 |
|
|
|
fх =0,01 |
fy= -0,03 |
|
f АБС =0,012+0,032= 0,03 | |||||
3 |
ТЕОР =450о52 |
|
|
|
ВЫЧ = -386,87 |
ВЫЧ = +120,94 |
f ОТН =f АБС Р = 115000 | |||||||||
|
ИЗМ=450о51 f = -1 |
|
|
ТЕОР = -386,88 |
ТЕОР = +120,97 |
f ДОП =12000 |
