Конструкции линий электрических сетей

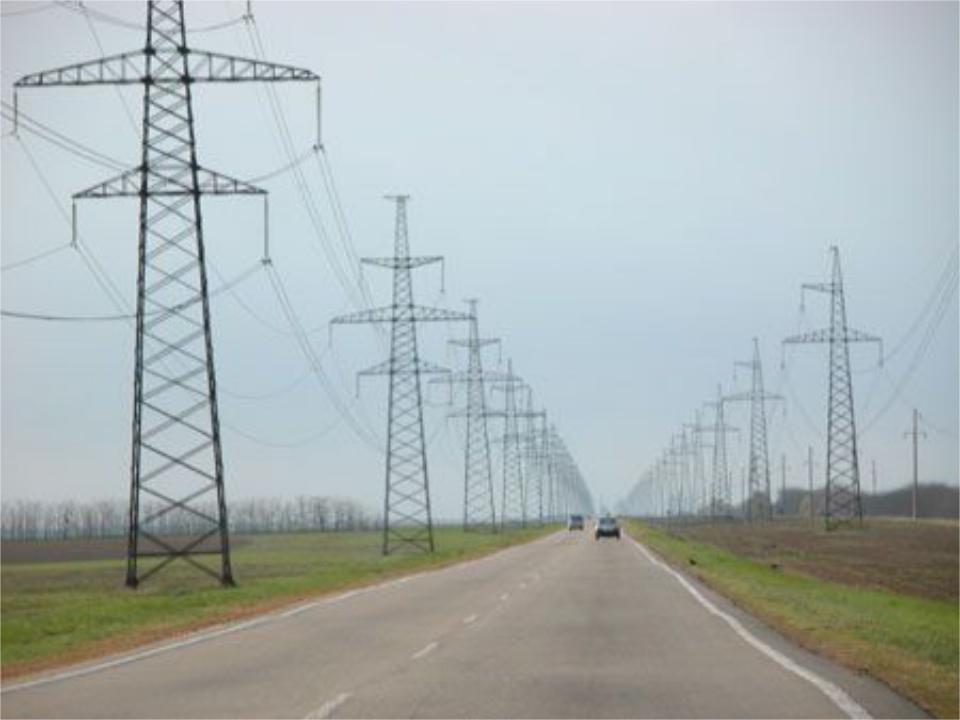

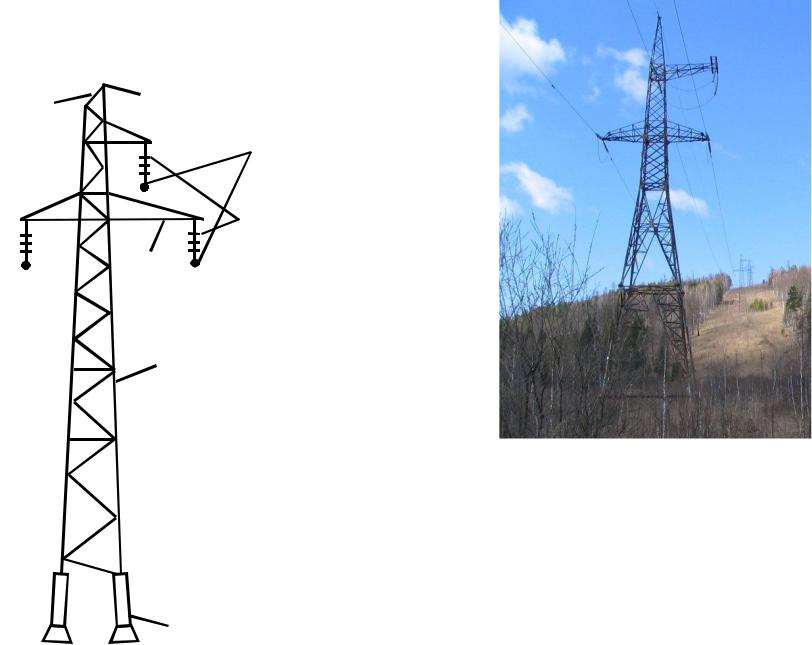

Основные элементы ВЛ
6 |
4 |
|
1
2
5
3
|
|
|
1. |
провода |
5. траверсы |
|
|
|
2. |
изоляторы |
6. тросостойка |
|
|
|
|||
|
|
|
3. |
опора |
7. фундамент |
|
|
|
4. |
грозозащитные тросы |
|
7 |
|||||
Конструктивная часть ВЛ характеризуется
•номинальным напряжением;
•длинами промежуточного и анкерного пролетов;
•типами опор;
•марками проводов и грозозащитных тросов.

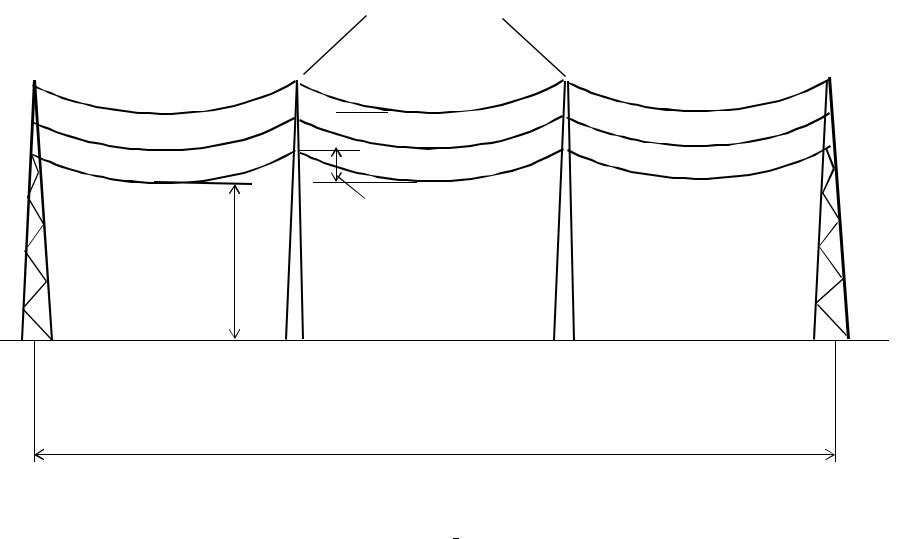

Основные конструктивные характеристики ВЛ
Анкерная |
Промежуточные опоры |
|
Анкерная |
||
опрора |
||
прора |
||
|
fт
fп
hг
l
la
Основные конструктивные характеристики ВЛ
l - длина промежуточного пролета; lа - длина анкерного пролета;
fп - стрела провеса проводов;
fт - стрела провеса грозозащитных тросов; hг - габаритное расстояние.
Механические силы, воздействующие на конструктивные элементы ВЛ
•механические силы веса всех частей ВЛ, веса гололедно-изморозевых отложений на проводах, тросах и опорах;
•давление ветра на провода, тросы и опоры;
•тяжения по проводам и тросам.
Требования, предъявляемые к материалам и конструкциям ВЛ
•хорошая электрическая проводи-
мостью для материалов проводов;
•экономическая приемлемость для сооружений массового типа;
•высокая механической прочностью;
•стойкостью по отношению к корро-
зии и химическим воздействиям;
•экологическая безопасность;
•минимально возможное отчуждение
территории;
•соответствие требованиям технической эстетики.
Классификация опор ВЛ
ØПо материалу опоры.
ØПо количеству трехфазных цепей.
ØПо основному назначению опоры
в составе линии (типу опоры).
ØПо способу обеспечения устойчивости вертикального положения опоры.
