Транспозиция проводов ВЛ

На ВЛ 110 кВ и выше длиной более 100 км для ограничения несимметрии токов и напряжений должен выполняться один полный цикл транспозиции.

A

B

C

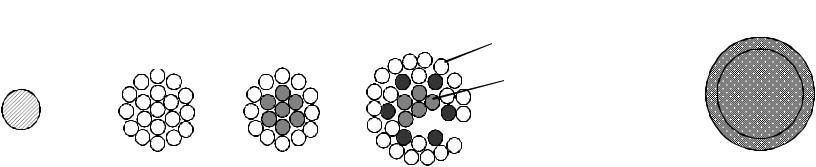

Конструкции неизолированных проводов ВЛ

Алюминий

Сталь

Наполнитель

а) однопроволочный провод; б) многопроволочный провод из одного металла;

в) многопроволочный провод из двух металлов; г) провод с наполнителем из диэлектрика; д) пустотелый провод.

Маркировка проводов

•Медные М ( М-35)

•Алюминиевые А (А-70)

•Стальные С (С-25)

•Сталеалюминиевые АС (АС-300/66)

Недостатки традиционных неизолированных проводов

•повышенную опасность для населения из-за большого числа случаев обрывов проводов;

•возможность прикосновения людей к неизолированным проводам и случайных прикосновений негабаритных

предметов;

•частые отключения ВЛ из-за механических набросов на

провода, схлеста проводов при ветре и перекрытии ветвями деревьев;

•подверженность гололедно-ветровым воздействиям,

приводящим зачастую к авариям и длительным отключениям потребителей;

•необходимость регулярного проведения обрезки ветвей

деревьев и нанесение вреда деревьям ценных пород.

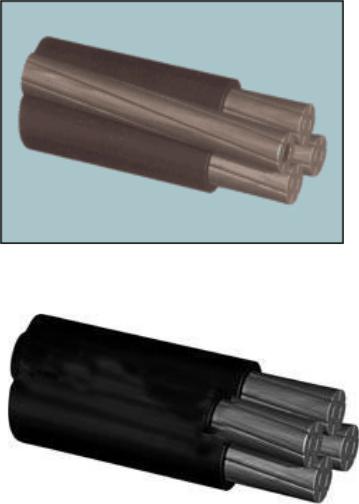

Самонесущие изолированные провода

•СИПы с неизолированным несущим нулевым проводом

•СИПы с изолированным несущим нулевым проводом

Преимущества СИПов:

•провода защищены от схлестывания;

•на проводах практически не образуется гололед;

•существенно ограничен несанкционированный отбор электроэнергии;

•исключено воровство проводов, так как они не подлежат вторичной переработке;

•возможно подключение абонентов и новые ответвления под напряжением!;

•нет необходимости в вырубке просеки перед прокладкой и в процессе эксплуатации;

•простота монтажных работ и соответственно уменьшение сроков их проведения;

•высокая механическая прочность проводов и соответственно невозможность их обрыва;

•пожаробезопасность, основанная на исключении короткого замыкания при схлестывании;

•снижение энергопотерь в ЛЭП за счет уменьшения реактивного сопротивления изолированного провода по сравнению с «голым»;

•возможность прокладки СИП по фасадам зданий, а также совместной подвески с проводами низкого, высокого напряжения, линиями связи, что дает существенную экономию на опорах.
