Применение установок меньших габаритов
Эффективным направлением снижения аварийности УЭЦН в искривленных скважинах является уменьшение габаритов оборудования, так как при прохождении искривленных участков ствола скважины в элементах конструкции малого габарита возникающие от их деформации напряжения меньше, чем в установках больших габаритов. Установка уменьшенного габарита и меньшей длинны в искривленных скважинах будет испытывать меньшие нагрузки от деформации. В настоящее время в России выпускаются погружные установки с минимальным поперечным габаритом 113,5 мм. ОКБ БН “КОННАС” разработал конструкции УЭЦН 4 и УЭЦН 3, позволяющие эксплуатировать скважины с колонной обсадных труб, имеющих внутренний диаметр 112 и 98,3 мм, соответственно.
Использование регулируемого привода УЭЦН рассматривается в основном как средство регулирования производительности и напора в процессе работы скважины. Плавный запуск установки снижает механические нагрузки насоса, и тем самым уменьшаются отрицательные последствия "жесткого" запуска. Также регулируемый привод позволяет стабилизировать динамический уровень жидкости в скважине, что необходимо для нормальной работы УЭЦН.
Рассмотренные пути и средства повышения долговечности УЭЦН дают представление о сложности, рассматриваемой проблемы. В то же время анализ показывает, что в настоящее время наиболее эффективным средством повышения долговечности безаварийности насосов может стать использование промежуточных опор.
Искривление ствола скважины
Кривизна скважины существенно влияет на надёжность работы насосного оборудования УЭЦН. В процессе бурения из-за несоблюдения технологии иногда происходит сверхнормативное искривление ствола скважин (более 2^ на 10 м), что ухудшает условия работы насосного оборудования, а в некоторых случаях ограничивает глубину его возможного спуска.
В наклонно-направленых скважинах за счёт изменения гидродинамических потоков, действия гравитационных сил (по сравнению с вертикальной скважиной) возникают условия, как правило, усиливающие негативные влияния ряда других факторов. К ним относятся:
коррозийные и эрозийные процессы;
парафино и солеотложения;
повышенные механические нагрузкиза счёт сил трения;
в значительной мере осложняются условия работы узлов оборудования в наклонном положении.
Результаты статистического анализа опыта эксплуатации УЭЦН показывают, что влияние искривления ствола скважины в зоне подвески насоса на МРП начинает проявляться при достижении значения около 12” на 10 м, а при приближении к рубежу 1^ на 10 м это влияние начинает преобладать над влиянием других параметров.
Не менее важное значение имеет учёт искривления в зоне спуско-подъёмных операций (СПО). При больших (более 2 на 10 м) искривлениях ствола в интервале спуска-подъёма, в особенности при высокой скорости СПО, повышается вероятность обрыва УЭЦН или возникновения остаточных деформаций узлов установки, что сокращает МРП.
Перед спуском насоса в скважину рекомендуется произвести поинтервальный (10м) расчёт параметров кривизны скважин для выполнения «опасных» участков по компьютерной программе «Трасса», разработанной ОАО «Томск НИПИнефть». При выявлении опасных участков необходимо соблюдать меры предосторожности при спуско-подъёмных операциях с УЭЦН.
Для определения предельно допустимой кривизны скважины рекомендуется применять шаблон – калибратор с самописцем, позволяющем регистрировать максимальные усилия при спуске по всей глубине скважины.
Анализ причин их падения показывает, что наибольшее число аварий обусловлено разрушением НКТ и соединительных элементов УЭЦН. Основной причиной разрушения соединительных элементов является их ослабление при прохождении ЭЦН при спуске в скважину участков максимального искривления. При этом на часть болтов нагрузка возрастает, и они разрушаются. В этих скважинах чаще происходит падение установок на забой.

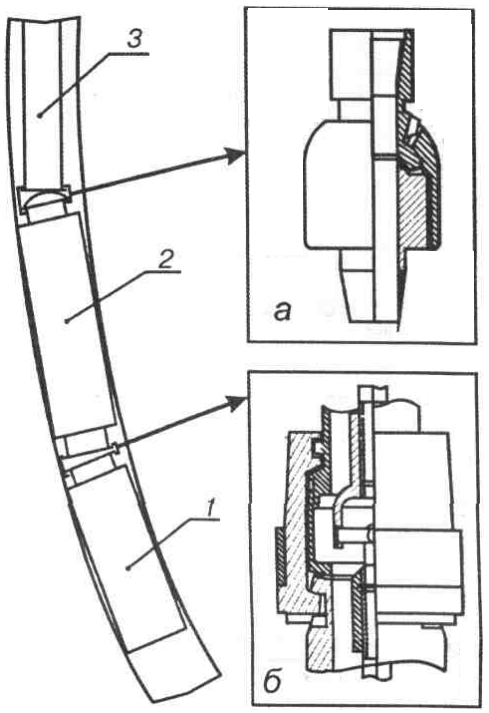

В НГДУ «Арланнефть» разработаны и внедрены устройства для повышения устойчивости работы УЭЦН в скважинах со сверхнормативным искривлением ствола. Устройства обеспечивают снятие изгибающих нагрузок, действующих на установку как при прохождении интервалов с интенсивным набором кривизны при спуске, так и в период ее эксплуатации в зоне с набором кривизны выше допустимого. Для устранения изгибающего момента, передаваемого от НКГ к ЭЦН, разработано шарнирное устройство, размещаемое в точке подвеса установки к НКТ (рис.).
Рис. 3.2.
Шарнирное устройство допускает перекос оси установки относительно оси НКТ до 5’. Особое внимание уделено совершенствованию узла соединения насоса с электродвигателем, на долю которого приходится наибольшее число разрушений.
Вместо стандартного соединения насоса с протектором предложена шарнирно - кулачковая муфта, состоящая из карданного и сферического шарниров, кулачковой муфты, объединенных в одну сбоку. Муфта допускает отклонение осей насоса и электродвигателя до 4°, что исключает возникновение изгибающих нагрузок ЭЦН. оснащенный комплектом из шарнирного устройства и шарнирно-кулачковой муфты, свободно проходит по стволу искривленной скважины, в результате повышается устойчивость его работы.
Образование сульфидсодержащих осадков
Арланское нефтяное месторождение вступило в позднюю стадию разработки, характеризующуюся высокой обводненностью скважин, интенсификацией процессов коррозии оборудования, образованием в скважинах и глубиннонасосном оборудовании различных отложений и др. Все это приводит к значительным издержкам производства и увеличению себестоимости добычи нефти. В таких условиях одним из основных способов повышения эффективности эксплуатации скважин являлось увеличение их межремонтного периода (МПР), в первую очередь скважин, оснащенных УЭЦН, на которые приходится основная доля добываемой продукции (табл.1). Поэтому в НГДУ «Арланнефтъ» действует комплексная система по обеспечению эффективной эксплуатации скважин, оборудованных УЭЦН, охватывающая всю технологическую цепочку по схеме пласт-скважина-УЭЦН.
По результатам работы в 1998 г. произошло снижение МРП на 45 сут. из-за значительного влияния некоторых факторов, осложняющих эксплуатацию УЭЦН. в первую очередь связанных с образованием сульфидосодержащих осадков.
На 1.01.98 г. в НГДУ «Арланнефгь» насчитывалось 460 скважин с УЭЦН. Проведенный анализ показал, что МРП по ним изменяется в очень широких пределах: от 450 до 1000 сут. и более. Наименьший МРП (488 сут) и наибольшее чисто преждевременных отказов УЭЦН (47,1%) наблюдались по скважинам Николо-Березовской площади. В 45 скважинах было проведено по два и более текущих ремонта, связанных с восстановлением надежности работы УЭЦН. МРП по ним составит 40 -120 сут. Из них в 38 скважинах наблюдалось интенсивное отложение солей, причем в скважинах с преимущественным содержанием сульфида железа. Ингибиторы солеотложения, например инкредол, дифонат, хорошо зарекомендовавшие себя для предотвращения отложений гипса и карбонатов, оказались малоэффективными в условиях сульфидосодержащих осадков. Поэтом в НГДУ «Арланнефть» были проведены исследования по установлению закономерностей отложения твердых осадков в рабочих органах УЭЦН, их влияния на основные эксплуатационные показатели, по подбору композиций химических реагентов для борьбы с отложениями солей.
Для предотвращения образования сульфидосодержащих осадков была разработана композиция химических реагентов на основе ингибитора солеотложений, бактерицида и активизирующей добавки. Последняя увеличивает адсорбционную способность ингибитора солеотложений и нейтрализует сероводород, что в итоге сокращает расход ингибитора солеотложений на 10 - 20% и увеличивает продолжительность защитного эффекта. Технология обработки скважин предложенной композицией предусматривает предварительную очистку призабойной зоны пласта от сульфидосодержащих осадков путем закачки в него 5 - 7,5%-ного раствора соляной кислоты. Раствор соляной кислоты предварительно выдерживается в интервале перфорации для растворения накопившихся осадков сульфида железа, затем продавливается в пласт водой. Далее в скважину закачивается расчетный объем композиции из 2 - 4%-ного раствора ингибитора солеотложений и 0.1 - 0,5%-ного раствора активизирующей добавки и продавливается в пласт водой из расчета 5 - 6мЗ на 1 м толщины пласта. На завершающем этапе обработки в скважину закачивается 10 м3 1%-ного раствора бактерицида с последующей продавкой в пласт. Скважина выдерживается в течение 24 ч для адсорбции химических реагентов на поверхности пор породы, после она вводится в эксплуатацию.
Для удаления сульфидосодержащих отложений из рабочих органов ЭЦН без подъема насосов разработана и внедрена технология с применением композиции, растворяющей осадки и включающей соляную кислоту, ингибиторы коррозии и солеотложений, а также бактерицид. Обработка осуществляется путем закачки в остановленную скважину композиции, состоящей из 0,05 -0,1 м3 5 - 7,5%-ного раствора соляной кислоты и 0,01 - 0,02 м3 ингибитора коррозии, с доведением ее в насос и последующей выдержкой в течение 4 - 6 ч для растворения осадков. Затем осуществляется запуск насоса и переключение устьевых задвижек для направления жидкости обратно в скважину. Перекачка жидкости по замкнутому контуру выполняется из расчета достижения 1,5 -2-кратного объема скважины. Далее в затрубное пространство закачивается смесь объемом 0,2 - 0,4 м3 20 - 25%-ного раствора ингибитора солеотложений, ингибитора коррозии и бактерицида по 0,01 м3 каждого. Результаты промысловых испытаний этой технологии в 10 скважинах НГДУ "Лрланнефть" показали ее высокую эффективность. Производительность установки восстанавливается на 89 - 98%, продолжительность межочистного периода увеличивается до 3 мес. и более.
Также наиболее простым и эффективным методом борьбы с солеотложениями является применение химических реагентов (ингибиторов солеотложений), которые дозируются в поток или задавливаются в призабойную зону «солеотлогающих скважин». Подбор ингибиторов может осущестляться на основании методики прогнозирования выпадения солей на ЭВМ. Испытанными ингибиторами отечественного производства являются ОЭДФ, ИСБ-1Н,
СНПХ-5306, ПАФ-13А и ингибиторы зарубежных фирм – SP-181,SP-203, деквест 2000, деквест 2042, Visko-953R, корексит 7642.
Из физических методов борьбы с солеотложениями рекомендуется применение магнитоактиваторов, устанавливаемых для фонтанных скважин – на башмаке НКТ и для УЭЦН ниже приёма насоса, в результате чего скорость солеобразования снижается в 2-3 раза.
Для расчёта параметров солеотложения в скважине рекомендуется использовать программу Zem 3, разработанную Уфимским филиалом ЮганскНИПИнефть.
Коррозионный износ
В некоторых скважинах МРП снижается из-за поступления в рабочие органы ЭЦН продуктов коррозии обсадных и насосно-компрессорных труб.
В случае возникновения проблемы рекомендуется:
Использовать НКТ повышенной группы прочности – Е и Р;
глушение скважины производить солевым раствором NaCL, KCL и K2CO3 (поташ); применение CaCL2, обладающего повышенной коррозийной активностью, допускается только в исключительных случаях;
применение ингибиторов коррозии ВИСКО-938, СНПХ-6301 «КЗ», Нефтехим 1 с помощю дозировочных устройств;
применение магнитоактиваторов (МАС), снижающие скорость коррозии в 2,5 и более раз. Устанавливаются под приёмом УЭЦН, в фонтанном лифте – на башмаке НКТ.
Проводимые химические обработки для защиты от коррозии подземного оборудования скважин обеспечивают его защиту только в интервале от уровня жидкости до приема насоса. Для полного охвата защитой от коррозии подземного оборудования в НГДУ «Арланнефть» разработан новый способ, в соответствии, с которым в затрубное пространство подается ингибирующая композиция в виде мелкодисперсной высокоустойчивой пены. Основными компонентами являются дегазированная нефть, ингибиторы коррозии и солеотложений. Вспененная композиция длительное время сохраняет свою структуру и защищает подземное оборудование. При медленном разрушении пены происходит длительное и равномерное поступление реагентов в нефть, находящуюся в затрубном пространстве, из которого они направляются на прием насоса. Пену получают пеногенератором с использованием технического азота и закачивают в скважину шестеренчатым насосом. Этим способом обработаны две скважины, продолжительность эффекта составила 82 и 94 сут, что в 2,5 - 3 раза больше, чем при обычных обработках скважин ингибиторами. При этом расход химических реагентов на одну обработку снижается в 2 -4 раза в зависимости от дебита скважины.
